Freze frontale heptagon – M3024-063-B22-05-06

Freze frontale heptagon M3024.152-B38-12-04-M3024.152-B38-12-04-0780407724 Freze frontale heptagon – M3024-125-B40-08-06
Freze frontale heptagon M3024.152-B38-12-04-M3024.152-B38-12-04-0780407724 Freze frontale heptagon – M3024.102-B31-07-06

4.169,99 lei fără TVA - 5.045,69 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6941639Familie produs: M3024 SKU: M3024-063-B22-05-06 UPC: 0821342724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,755 kg
Dimensiuni 113 × 73 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul corpului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M3024 pt. tip plăcuţă XNMU0906..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)75,86mm
A2
Diametru muchie așchietoare 275,86mm
A3
Diametrul corpului74,809mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere6mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj13mm
B71
Lungime funcțională40mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă85001/min
D7
Masă (greutate)0,61kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.1,5mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM3024-063-B22-05-06
J22
Codificare produs5145
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$XN0906**3N*AN**
J42
Codificare plăcuță așchietoare, poz. AXNGU 09 06 12
J45
Codificare plăcuță așchietoare, poz. AXNGU 09 06 12
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului74,809mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 275,86mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare1400
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă85001/min
SC
Insert shape codeX
SSC
Insert seat size code7
TSYC
Identificator imagineM3024-B1-06
ULDR
Usable length diameter ratio1,53
WT
Masă (greutate)0,61kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

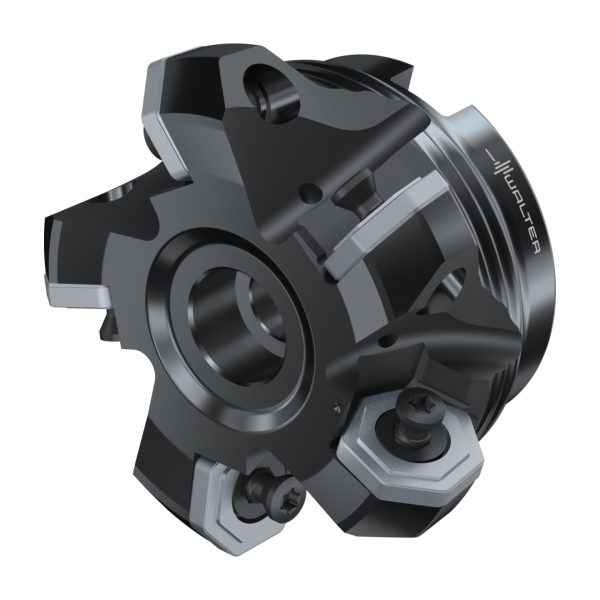

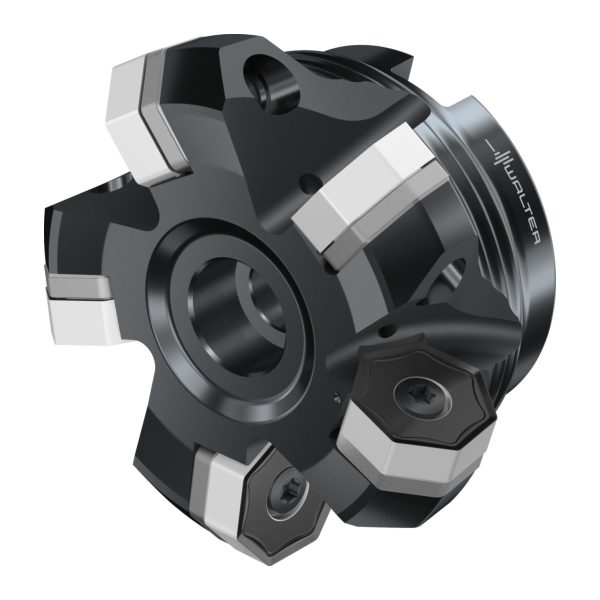

Freze frontale heptagon M3024 • Walter BLAXX • antrenare transversală cu gaură cilindrică DIN 138 • κ=45° • metric • XN .. 0906 .. • Dc=63mm • Z=5

Descriere unealtă

Freze frontale Walter BLAXX 45° M3024
Protecție la coroziune și uzură prin tratamentul special al suprafeței Walter BLAXX

Domenii de utilizare

Frezare plană în toate materialele din oțel și fontă, precum și în oțeluri inoxidabile
Perfect pentru prelucrarea pieselor în producția de masă, de exemplu, turbocompresoare
Domenii de utilizare: Industria constructoare de mașini și alte ramuri

Avantajele Dvs.

Eficiență economică ridicată chiar și pe mașini cu putere redusă
Așchiere lină și volum mare de așchii îndepărtate datorită geometriei pozitive a muchiei așchietoare
Fiabilitate ridicată datorită plăcuțelor amovibile stabile
Plăcuța de așezare din carbură metalică permite o așezare optimă și un avans mare pe dinte

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul maxim de tăiere75,86mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăM3024-063-B22-05-06
TipPlăcuțe amovibile posibileXN . U0906 ..; XNGX0906ANN
GreutateGreutatea0,61kg
ZNumărul de dinți5
Nr. PlăcuțeNumărul de plăcuțe amovibile5
