Freze High-Feed - M4002-020-TC10-02-01 - imagine 3

Freze High-Feed – M4002-020-TC10-02-01

Freze frontale M5009.305-B64-20-06-AP-M5009.305-B64-20-06-AP-4063466292521 Freze frontale – M5009.305-B64-20-06-AP
Freze High-Feed M4002-035-TC16-04-01BOW-M4002-035-TC16-04-01BOW-4063465925994 Freze High-Feed – M4002-025-TC12-02-01,5

1.718,31 lei fără TVA - 2.079,16 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7785470Familie produs: M4002 SKU: M4002-020-TC10-02-01 UPC: 0993290724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,063 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M4002 pentru tipul de plăcuţă SD..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)20mm
A2
Diametru muchie așchietoare 220mm
A3
Diametrul corpului19,072mm
B2
Lungimea muchiei așchietoare, max.30mm
B3
Lungime în consolă30mm
B4
Lungime utilă30mm
B5
Cantitate rezerve de reascuțire49,5mm
B6
Lungime cap30mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii18,5mm
C4
Lungime coadă19,5mm
D6
Turație, maximă283001/min
D7
Masă (greutate)0,063kg
D9
Ajustabilitate0
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,5°
E5
Adâncimea de plonjare, max.0,76mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4002-020-TC10-02-01
J22
Codificare produs5144
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SD06T2**3R*ZD**
J6
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului19,072mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)8,4mm
DCX
Diametru muchie așchietoare 220mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază30mm
LF
Lungime funcțională30mm
LS
Lungime coadă19,5mm
LU
Lungime utilă30mm
NOI
Număr de posibilități de utilizare120
OAL
Cantitate rezerve de reascuțire49,5mm
OHX
Lungime în consolă30mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,5°
RPMX
Turație, maximă283001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4002-TC
ULDR
Usable length diameter ratio2,7
WT
Masă (greutate)0,063kg
XYWD
xyw plane distance-30mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

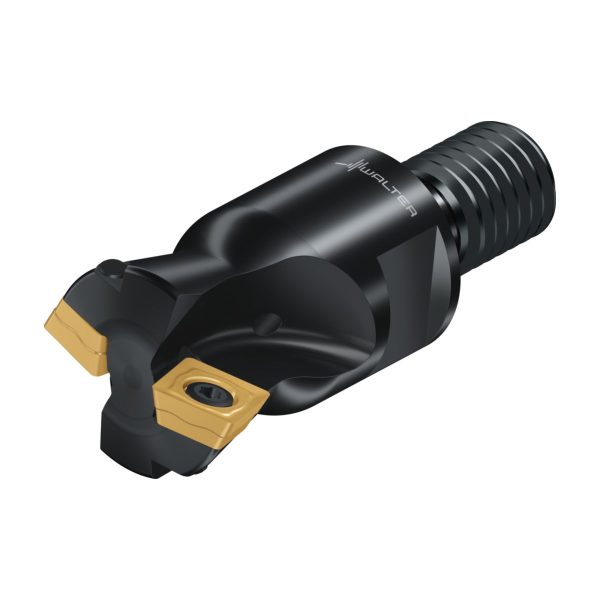

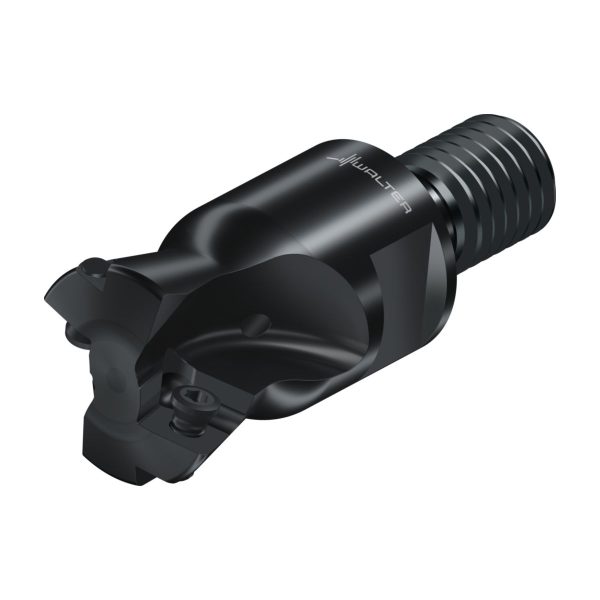

Freze High-Feed M4002 • Cilindric modular • κ=15° • metric • SD .. 06T2 .. • Dc=8mm • Z=2

Descriere unealtă

Interfață cilindrică-modulară
Centrarea sculelor pe partea cilindrică a adaptorului
Adecvate pentru adaptoare obișnuite cu interfață cilindric-modulară

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1mm
a<sub>r</sub>Adâncimea radială maximă de tăiere5,7mm
D<sub>c</sub>Diametrul muchiei așchietoare8,4mm
d<sub>1</sub>Diametrul de îmbinare18,5mm
D<sub>a</sub>Diametrul maxim de tăiere20mm
l<sub>4</sub>Lungimea funcțională30mm
CodificareCodificare sculăM4002-020-TC10-02-01
TipPlăcuțe amovibile posibileSD .. 06T2 ..; SDM . 06T2ZDR
GreutateGreutatea0,06kg
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
