Freze High-Feed – M4002.051-B19-07-01

Freze High-Feed M4002-100-B32-09-02BOW-M4002-100-B32-09-02BOW-4063465925925 Freze High-Feed – M4002.076-B26-06-02
Freze High-Feed M4002-100-B32-09-02BOW-M4002-100-B32-09-02BOW-4063465925925 Freze High-Feed – M4002.051-B19-04-02

3.067,27 lei fără TVA - 3.711,40 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 6795885Familie produs: M4002 SKU: M4002.051-B19-07-01 UPC: 0787246724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,384 kg
Dimensiuni 90 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M4002 pentru tipul de plăcuţă SD.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)50,8mm
A2
Diametru muchie așchietoare 250,8mm
A3
Diametrul corpului48,693mm
A4
Diametrul butucului15,88mm
A5
Diametru de teșire, gaură de montaj15,88mm
B2
Adâncime de așchiere1mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj12mm
B71
Lungime funcțională40mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii750
C3
Diametru de prindere, pe partea mașinii19,05mm
D4
Ajustabilitate0
D6
Turație, maximă178001/min
D7
Masă (greutate)0,384kg
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,2°
E5
Adâncimea de plonjare, max.0,85mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință7
F22
Număr de muchii așchietoare active, pe partea frontală7
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A7
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4002.051-B19-07-01
J22
Codificare produs5144
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SD06T2**3R*ZD**
J6
Codare loc de separare pe partea mașiniiFDA12R7500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului48,693mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12R7500$$$$
CICT
Cutting item count7
CICT (F)
Număr de plăcuțe amovibile poziția A7
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii750
DC
Diametru muchie așchietoare 1 (diametru nominal)39,2mm
DCX
Diametru muchie așchietoare 250,8mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,2°
RPMX
Turație, maximă178001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4002-UB1
ULDR
Usable length diameter ratio1,99
WT
Masă (greutate)0,384kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală7
ZEFP
Număr de muchii așchietoare active, pe circumferință7

Descriere

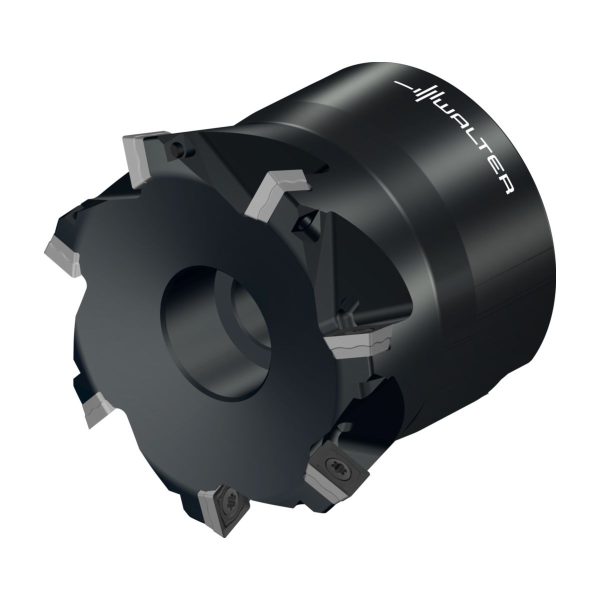

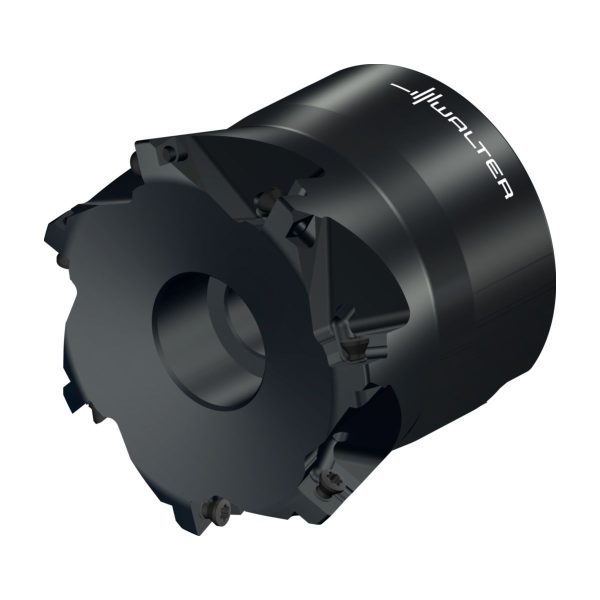

Freze High-Feed M4002 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • inch • SD .. 06T2 .. • Dc=39mm • Z=7

Descriere unealtă

Cu interfață cu alezaj

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,039inch
a<sub>r</sub>Adâncimea radială maximă de tăiere0,224inch
D<sub>c</sub>Diametrul muchiei așchietoare1,543inch
d<sub>1</sub>Diametrul de îmbinare0,75inch
D<sub>a</sub>Diametrul maxim de tăiere2inch
l<sub>4</sub>Lungimea funcțională1,575inch
CodificareCodificare sculăM4002.051-B19-07-01
TipPlăcuțe amovibile posibileSD .. 06T2 ..; SDM . 06T2ZDR
GreutateGreutatea0,847lbs
ZNumărul de dinți7
Nr. PlăcuțeNumărul de plăcuțe amovibile7
