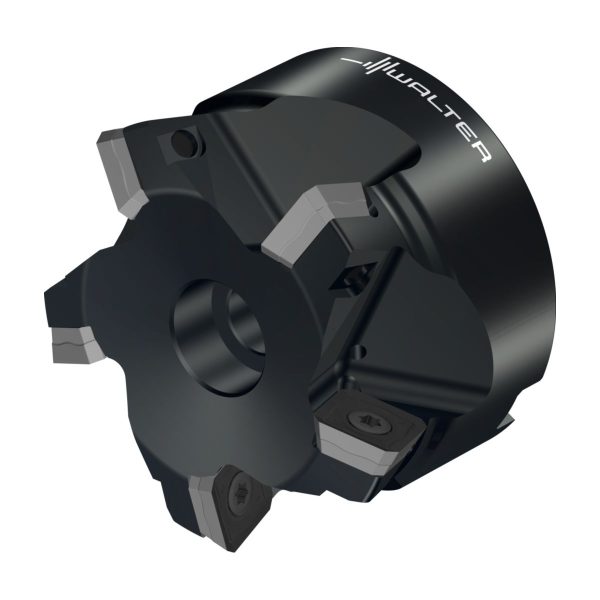

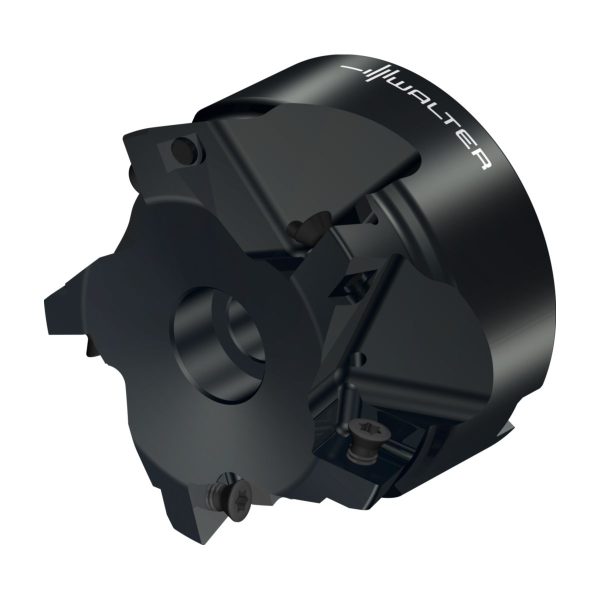

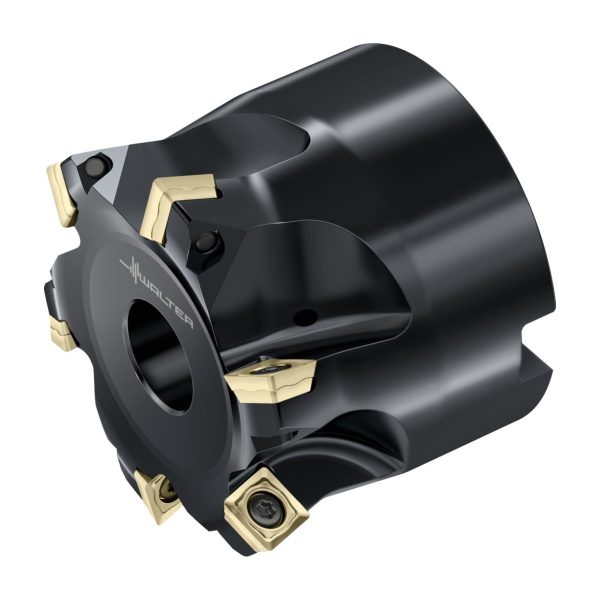

Freze High-Feed – M4002-063-B22-05-02
3.281,39 lei fără TVA - 3.970,48 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,442 kg |
|---|---|
| Dimensiuni | 98 × 70 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M4002 pentru tipul de plăcuţă SD.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 63 | mm |
A2 | Diametru muchie așchietoare 2 | 63 | mm |
A3 | Diametrul corpului | 60,555 | mm |
A4 | Diametrul butucului | 16,35 | mm |
A5 | Diametru de teșire, gaură de montaj | 16,35 | mm |
B2 | Adâncime de așchiere | 2 | mm |
B5 | Cantitate rezerve de reascuțire | 40 | mm |
B6 | Lungime adâncire, gaură de montaj | 13 | mm |
B71 | Lungime funcțională | 40 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 220 | |
C3 | Diametru de prindere, pe partea mașinii | 22 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 16000 | 1/min |
D7 | Masă (greutate) | 0,4 | kg |
E1 | Unghiul de atac | 15 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 2 | ° |
E5 | Adâncimea de plonjare, max. | 1,3 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 5 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 5 | |
F23 | Number of insert mounting levels | 1 | |
G13 | Număr de plăcuțe amovibile poziția A | 5 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4002-063-B22-05-02 | |
J22 | Codificare produs | 5144 | |
J3 | Codificare produs | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD1204**3R*ZD** | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2200$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 2 | mm |
BD | Diametrul corpului | 60,555 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2200$$$$ | |
CICT | Cutting item count | 5 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 5 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 11,44 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 220 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 40,2 | mm |
DCX | Diametru muchie așchietoare 2 | 63 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 15 | ° |
LB | Lungime corp de bază | 40 | mm |
LF | Lungime funcțională | 40 | mm |
NOI | Număr de posibilități de utilizare | 320 | |
OAL | Cantitate rezerve de reascuțire | 40 | mm |
OHX | Lungime în consolă | 40 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 2 | ° |
RPMX | Turație, maximă | 16000 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4002-B1 | |
ULDR | Usable length diameter ratio | 1,6 | |
WT | Masă (greutate) | 0,4 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 5 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 5 |
Plăcuțe de finisare – SDHT120408-G88 WK10SKU: SDHT120408-G88 WK10146,67 lei fără TVA - 177,47 lei cu TVA- Plăcuțe de finisare – SDHT120408-G88 WXN15SKU: SDHT120408-G88 WXN15183,61 lei fără TVA - 222,17 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WSM35GSKU: SDMX1205ZDR-E57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WKP35GSKU: SDMX1205ZDR-E57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WSM45XSKU: SDMX1205ZDR-E57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WSM35GSKU: SDMX1205ZDR-E27 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WPP35GSKU: SDMX1205ZDR-E27 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E57 WSP45GSKU: SDMX1205ZDR-E57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WKP35GSKU: SDMX1205ZDR-E27 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WKP35SSKU: SDMX1205ZDR-E27 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMX1205ZDR-E27 WSP45GSKU: SDMX1205ZDR-E27 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKK25GSKU: SDMW120425-A57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WPP35GSKU: SDMW120408-A57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35SSKU: SDMW120408-A57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WKP35GSKU: SDMW120425-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP35GSKU: SDMW120408-A57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMW120408-A57 WKP25SSKU: SDMW120408-A57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMW120425-A57 WSP45GSKU: SDMW120425-A57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WPP35GSKU: SDMT120408-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WPP35GSKU: SDMT120412-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WPP35GSKU: SDMT120425-F57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM35GSKU: SDMT120408-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM35GSKU: SDMT120425-F57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35SSKU: SDMT120408-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35SSKU: SDMT120425-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSM45XSKU: SDMT120425-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSM45XSKU: SDMT120408-F57 WSM45X182,54 lei fără TVA - 220,87 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WAK15SKU: SDMT120408-F57 WAK15116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP25SSKU: SDMT120408-F57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WKP35GSKU: SDMT120408-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WKP35GSKU: SDMT120425-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35GSKU: SDMT120412-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35GSKU: SDMT120416-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35GSKU: SDMT120420-F57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WKP35SSKU: SDMT120416-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WKP35SSKU: SDMT120420-F57 WKP35S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120420-F57 WSP45GSKU: SDMT120420-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120425-F57 WSP45GSKU: SDMT120425-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WKP35SSKU: SDMT120412-F57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120416-F57 WSP45GSKU: SDMT120416-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-F57 WSP45GSKU: SDMT120408-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120412-F57 WSP45GSKU: SDMT120412-F57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WPP35GSKU: SDMT120408-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKK25GSKU: SDMT120408-D57 WKK25G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSM35GSKU: SDMT120408-D57 WSM35G122,16 lei fără TVA - 147,81 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35SSKU: SDMT120408-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP35GSKU: SDMT120408-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WKP25SSKU: SDMT120408-D57 WKP25S116,32 lei fără TVA - 140,75 lei cu TVA
- Pătrate pozitive – SDMT120408-D57 WSP45GSKU: SDMT120408-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WPP35GSKU: SDMT1204ZDR-D57 WPP35G122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WKP35GSKU: SDMT1204ZDR-D57 WKP35G139,71 lei fără TVA - 169,05 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WKP35SSKU: SDMT1204ZDR-D57 WKP35S122,32 lei fără TVA - 148,01 lei cu TVA
- Pătrate pozitive – SDMT1204ZDR-D57 WSP45GSKU: SDMT1204ZDR-D57 WSP45G122,32 lei fără TVA - 148,01 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.22SKU: AK155M.0.63.030.222.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.50.025.22SKU: AK155M.0.50.025.222.349,97 lei fără TVA - 2.843,46 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C4.055.22SKU: AK155.8.C4.055.222.285,73 lei fără TVA - 2.765,73 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.22SKU: AK155.8.C8.030.222.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.22SKU: AK155.8.C6.025.222.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-160SKU: AB001-S40-B22-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.025.22SKU: AK155.8.C5.025.221.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-035SKU: AB001-S40-B22-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B22-100SKU: AB001-S40-B22-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-035SKU: AB001-S50-B22-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-100SKU: AB001-S50-B22-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B22-160SKU: AB001-S50-B22-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-160SKU: AB001-J50-B22-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-055SKU: AB001-J50-B22-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B22-100SKU: AB001-J50-B22-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-160SKU: AB001-J40-B22-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-035SKU: AB001-J40-B22-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B22-100SKU: AB001-J40-B22-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-160SKU: AB001-H63-B22-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-050SKU: AB001-H63-B22-0501.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B22-100SKU: AB001-H63-B22-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-050SKU: AB001-H100-B22-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-100SKU: AB001-H100-B22-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B22-160SKU: AB001-H100-B22-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B22-210SKU: AC001-J40-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B22-210SKU: AC001-J50-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B22-210SKU: AC001-S50-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S40-B22-210SKU: AC001-S40-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B22-210SKU: AC001-C6-B22-21029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B22-210SKU: AC001-H63-B22-21027.798,13 lei fără TVA - 33.635,74 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B22-210SKU: AC001-H100-B22-21031.422,11 lei fără TVA - 38.020,75 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B22-210SKU: AC001-C8-B22-21032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Cheie – FS1485SKU: FS1485138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2014SKU: FS201452,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS1453SKU: FS145327,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze High-Feed M4002 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • metric • SD .. 1204 .. • Dc=40mm • Z=5

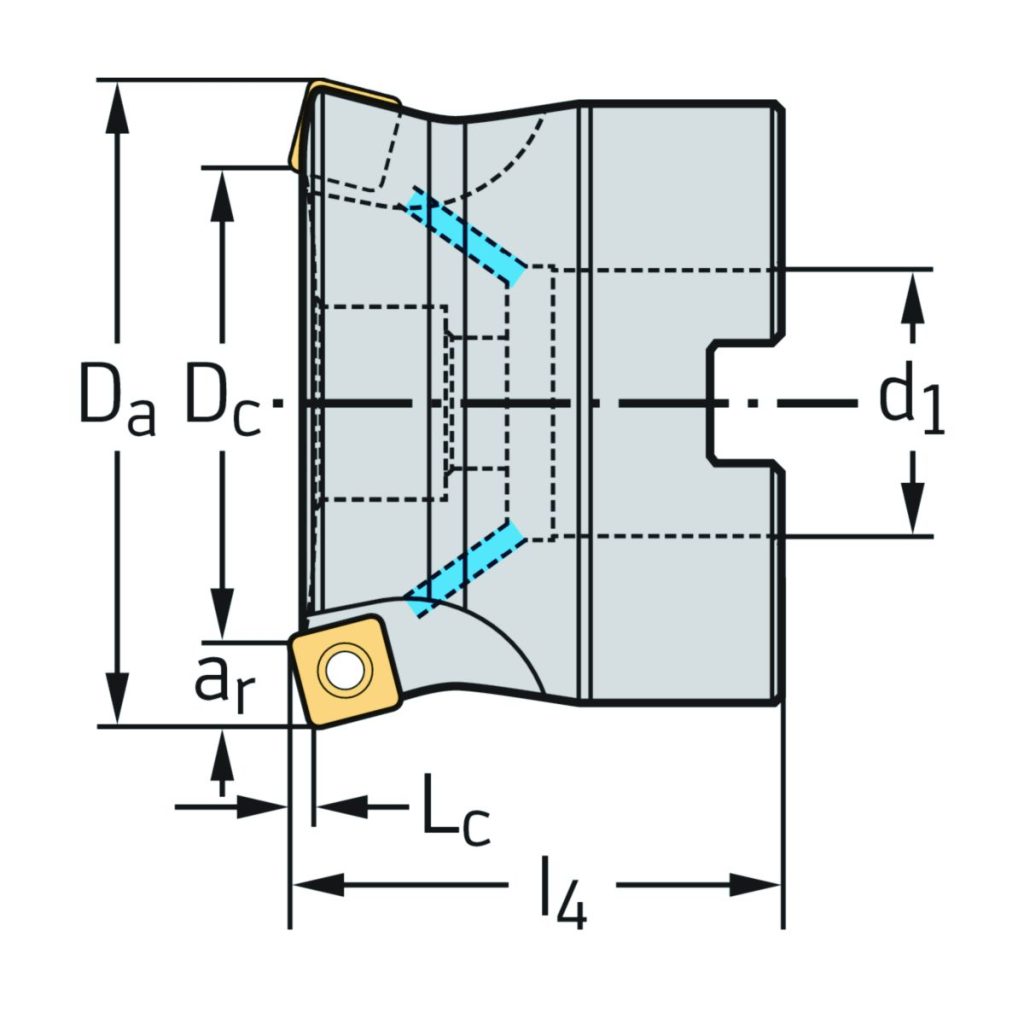

Descriere unealtă
Cu interfață cu alezaj
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 2 | mm |
| a<sub>r</sub> | Adâncimea radială maximă de tăiere | 11,4 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 40,2 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 22 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 63 | mm |
| l<sub>4</sub> | Lungimea funcțională | 40 | mm |
| Codificare | Codificare sculă | M4002-063-B22-05-02 | |
| Tip | Plăcuțe amovibile posibile | SD .. 1204 ..; SDMX1205ZDR | |
| Greutate | Greutatea | 0,4 | kg |
| Z | Numărul de dinți | 5 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 5 |
