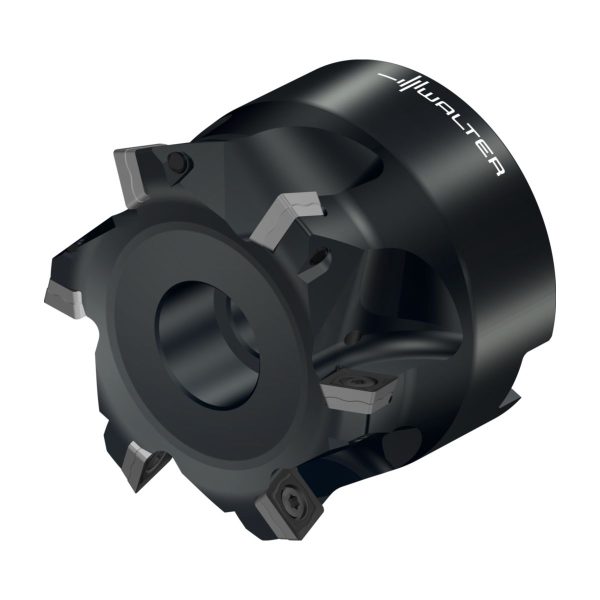

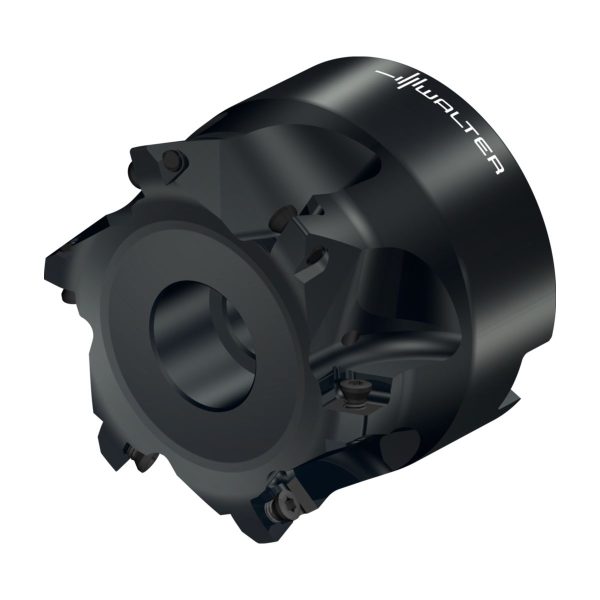

Freze High-Feed – M4002-066-B27-06-01,5
3.431,27 lei fără TVA - 4.151,84 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● | ●● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,791 kg |
|---|---|
| Dimensiuni | 90 × 70 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Diametrul corpului | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Freze frontale M4002 pentru tipul de plăcuţă SD.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 66 | mm |
A2 | Diametru muchie așchietoare 2 | 66 | mm |
A3 | Diametrul corpului | 63,473 | mm |
A4 | Diametrul butucului | 20 | mm |
A5 | Diametru de teșire, gaură de montaj | 20 | mm |
B2 | Adâncime de așchiere | 1,5 | mm |
B5 | Cantitate rezerve de reascuțire | 50 | mm |
B6 | Lungime adâncire, gaură de montaj | 16 | mm |
B71 | Lungime funcțională | 50 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | ||
C15 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 270 | |
C3 | Diametru de prindere, pe partea mașinii | 27 | mm |
D4 | Ajustabilitate | 0 | |
D6 | Turație, maximă | 21400 | 1/min |
D7 | Masă (greutate) | 0,787 | kg |
E1 | Unghiul de atac | 15 | ° |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 0 | ° |
E4 | Unghi de plonjare, max. | 1,4 | ° |
E5 | Adâncimea de plonjare, max. | 1,2 | mm |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 6 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 6 | |
F23 | Number of insert mounting levels | 1 | |
G13 | Număr de plăcuțe amovibile poziția A | 6 | |
G21 | Tip de fixare plăcuță amovibilă | S | |
G22 | Cutting item type count | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | M4002-066-B27-06-01,5 | |
J22 | Codificare produs | 5144 | |
J3 | Codificare produs | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$SD0904**3R*ZD** | |
J6 | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-88 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 1,5 | mm |
BD | Diametrul corpului | 63,473 | mm |
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G2700$$$$ | |
CICT | Cutting item count | 6 | |
CICT (F) | Număr de plăcuțe amovibile poziția A | 6 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CWX | Lățime maximă de așchiere | 8,37 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 270 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 49,3 | mm |
DCX | Diametru muchie așchietoare 2 | 66 | mm |
FMT | Form type machine side | INT | |
HAND | Sensul de așchiere | R | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 15 | ° |
LB | Lungime corp de bază | 50 | mm |
LF | Lungime funcțională | 50 | mm |
NOI | Număr de posibilități de utilizare | 200 | |
OAL | Cantitate rezerve de reascuțire | 50 | mm |
OHX | Lungime în consolă | 50 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 1,4 | ° |
RPMX | Turație, maximă | 21400 | 1/min |
SC | Insert shape code | S | |
TSYC | Identificator imagine | M4002-B1 | |
ULDR | Usable length diameter ratio | 1,71 | |
WT | Masă (greutate) | 0,787 | kg |
XYWD | xyw plane distance | -50 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 6 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 6 |
Plăcuțe de finisare – SDHT09T308-G88 WXN15SKU: SDHT09T308-G88 WXN15156,31 lei fără TVA - 189,14 lei cu TVA- Plăcuțe de finisare – SDHT09T308-G88 WK10SKU: SDHT09T308-G88 WK10124,89 lei fără TVA - 151,12 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E57 WKP35GSKU: SDMX0904ZDR-E57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E57 WSM45XSKU: SDMX0904ZDR-E57 WSM45X145,60 lei fără TVA - 176,18 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E57 WSM35GSKU: SDMX0904ZDR-E57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E27 WSM35GSKU: SDMX0904ZDR-E27 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E57 WSP45GSKU: SDMX0904ZDR-E57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E27 WKP35GSKU: SDMX0904ZDR-E27 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMX0904ZDR-E27 WSP45GSKU: SDMX0904ZDR-E27 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T320-A57 WKK25GSKU: SDMW09T320-A57 WKK25G97,42 lei fără TVA - 117,88 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WPP35GSKU: SDMW09T308-A57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP25SSKU: SDMW09T308-A57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35SSKU: SDMW09T308-A57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T308-A57 WKP35GSKU: SDMW09T308-A57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMW09T320-A57 WSP45GSKU: SDMW09T320-A57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMW09T320-A57 WKP35GSKU: SDMW09T320-A57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T320-F57 WPP35GSKU: SDMT09T320-F57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WPP35GSKU: SDMT09T308-F57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM35GSKU: SDMT09T308-F57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T320-F57 WSM35GSKU: SDMT09T320-F57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T320-F57 WKP35SSKU: SDMT09T320-F57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP25SSKU: SDMT09T308-F57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35SSKU: SDMT09T308-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WAK15SKU: SDMT09T308-F57 WAK1592,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSM45XSKU: SDMT09T308-F57 WSM45X145,60 lei fără TVA - 176,18 lei cu TVA
- Pătrate pozitive – SDMT09T320-F57 WKP35GSKU: SDMT09T320-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T320-F57 WSM45XSKU: SDMT09T320-F57 WSM45X145,60 lei fără TVA - 176,18 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WKP35GSKU: SDMT09T308-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T312-F57 WKP35GSKU: SDMT09T312-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T316-F57 WKP35GSKU: SDMT09T316-F57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T312-F57 WKP35SSKU: SDMT09T312-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T316-F57 WKP35SSKU: SDMT09T316-F57 WKP35S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-F57 WSP45GSKU: SDMT09T308-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T320-F57 WSP45GSKU: SDMT09T320-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T312-F57 WSP45GSKU: SDMT09T312-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WPP35GSKU: SDMT09T308-D57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T316-F57 WSP45GSKU: SDMT09T316-F57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKK25GSKU: SDMT09T308-D57 WKK25G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSM35GSKU: SDMT09T308-D57 WSM35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35SSKU: SDMT09T308-D57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP25SSKU: SDMT09T308-D57 WKP25S92,77 lei fără TVA - 112,25 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WKP35GSKU: SDMT09T308-D57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T308-D57 WSP45GSKU: SDMT09T308-D57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T3ZDR-D57 WPP35GSKU: SDMT09T3ZDR-D57 WPP35G97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T3ZDR-D57 WKP35GSKU: SDMT09T3ZDR-D57 WKP35G111,18 lei fără TVA - 134,53 lei cu TVA
- Pătrate pozitive – SDMT09T3ZDR-D57 WKP35SSKU: SDMT09T3ZDR-D57 WKP35S97,37 lei fără TVA - 117,82 lei cu TVA
- Pătrate pozitive – SDMT09T3ZDR-D57 WSP45GSKU: SDMT09T3ZDR-D57 WSP45G97,37 lei fără TVA - 117,82 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.63.030.27SKU: AK155M.0.63.030.272.398,14 lei fără TVA - 2.901,75 lei cu TVA
- Dorn pentru freză frontală – AK155M.0.80.030.27SKU: AK155M.0.80.030.272.564,09 lei fără TVA - 3.102,55 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C8.030.27SKU: AK155.8.C8.030.272.622,97 lei fără TVA - 3.173,79 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C6.025.27SKU: AK155.8.C6.025.272.028,79 lei fără TVA - 2.454,84 lei cu TVA
- Dorn pentru freză frontală – AK155.8.C5.030.27SKU: AK155.8.C5.030.271.932,43 lei fără TVA - 2.338,24 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-035SKU: AB001-S40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-100SKU: AB001-S40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-100SKU: AB001-S50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-160SKU: AB001-S50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B27-035SKU: AB001-S50-B27-0351.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B27-160SKU: AB001-S40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-055SKU: AB001-J50-B27-0551.472,08 lei fără TVA - 1.781,22 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-100SKU: AB001-J50-B27-1001.696,90 lei fără TVA - 2.053,25 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J50-B27-160SKU: AB001-J50-B27-1601.921,73 lei fără TVA - 2.325,29 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-035SKU: AB001-J40-B27-035936,78 lei fără TVA - 1.133,50 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-100SKU: AB001-J40-B27-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Dorn pentru freză frontală MAS-BT JIS B 6339 – AB001-J40-B27-160SKU: AB001-J40-B27-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-060SKU: AB001-H63-B27-0601.134,84 lei fără TVA - 1.373,16 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-100SKU: AB001-H63-B27-1001.311,49 lei fără TVA - 1.586,90 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H63-B27-160SKU: AB001-H63-B27-1601.488,13 lei fără TVA - 1.800,64 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-100SKU: AB001-H100-B27-1001.852,14 lei fără TVA - 2.241,09 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-160SKU: AB001-H100-B27-1602.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B27-050SKU: AB001-H100-B27-0501.605,90 lei fără TVA - 1.943,14 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B27-260SKU: AC001-J40-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B27-260SKU: AC001-J50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor SK – cu amortizor de vibrații – AC001-S50-B27-260SKU: AC001-S50-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H100-B27-260SKU: AC001-H100-B27-26032.990,54 lei fără TVA - 39.918,55 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C8-B27-260SKU: AC001-C8-B27-26034.644,62 lei fără TVA - 41.919,99 lei cu TVA
- Adaptor HSK – cu amortizor de vibrații – AC001-H63-B27-260SKU: AC001-H63-B27-26029.184,56 lei fără TVA - 35.313,32 lei cu TVA
- Walter CaptoTM Adaptor – Vibrații amortizate – AC001-C6-B27-260SKU: AC001-C6-B27-26030.645,93 lei fără TVA - 37.081,58 lei cu TVA
- Cheie – FS2003SKU: FS20031.322,19 lei fără TVA - 1.599,85 lei cu TVA
- Cheie – FS2267SKU: FS2267138,64 lei fără TVA - 167,75 lei cu TVA
- Cheie – FS2268SKU: FS226852,41 lei fără TVA - 63,42 lei cu TVA
- Cheie – FS2248SKU: FS22482.483,79 lei fără TVA - 3.005,39 lei cu TVA
- Şuruburi cu cap – FS2266SKU: FS226627,14 lei fără TVA - 32,84 lei cu TVA
Descriere
Freze High-Feed M4002 • antrenare transversală cu gaură cilindrică DIN 138 • κ=15° • metric • SD .. 09T3 .. • Dc=49mm • Z=6
Descriere unealtă
Cu interfață cu alezaj
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 1,5 | mm |
| a<sub>r</sub> | Adâncimea radială maximă de tăiere | 8,4 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 49,3 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 27 | mm |
| D<sub>a</sub> | Diametrul maxim de tăiere | 66 | mm |
| l<sub>4</sub> | Lungimea funcțională | 50 | mm |
| Codificare | Codificare sculă | M4002-066-B27-06-01,5 | |
| Tip | Plăcuțe amovibile posibile | SD .. 09T3 ..; SDMX0904ZDR | |
| Greutate | Greutatea | 0,79 | kg |
| Z | Numărul de dinți | 6 | |
| Nr. Plăcuțe | Numărul de plăcuțe amovibile | 6 |
