Piesă frontală pentru freze știulete – M4258-063-P30-02-36-F

Piesă frontală pentru freze știulete M4258-080-P40-03-36-F-M4258-080-P40-03-36-F-0915668724 Piesă frontală pentru freze știulete – M4258-050-P20-02-25-F
Piesă frontală pentru freze știulete M4258-080-P40-03-36-F-M4258-080-P40-03-36-F-0915668724 Piesă frontală pentru freze știulete – M4258-080-P40-03-36-F

4.394,81 lei fără TVA - 5.317,72 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 7457941Familie produs: M4258 SKU: M4258-063-P30-02-36-F UPC: 0915666724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,396 kg
Dimensiuni 90 × 83 mm
Domeniu de utilizare

Aplicație principală

, ,

Lungime în consolă

Unghi de plonjare, max.

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Piese frontale M4258 (SD..1204.. şi LD..1704..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)35mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35,1mm
B4
Lungime utilă36,9mm
B5
Cantitate rezerve de reascuțire36,9mm
BLD
Identificator imagine6
D6
Turație, maximă150001/min
D7
Masă (greutate)0,396kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere°°
F1
Unghi de plonjare, max.0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G15
Număr de plăcuțe amovibile poziția B6
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4258-063-P30-02-36-F
J22
Codificare produs6832
J41
Codare loc de separare plăcuță amovibilăWR$$LD1704083R***12
J51
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFEC
LPR
Lungime în consolă35,1mm
NSM
Număr standard caracteristicăDIN4000-87
OAL
Cantitate rezerve de reascuțire36,9mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.35mm
BMC
Execuția sculeiS
CICT
Cutting item count6
CICT (F)
Număr de plăcuțe amovibile poziția A2
CICT (S)
Număr de plăcuțe amovibile poziția B6
CNSC
Intrare agent de lubrifiere/răcire0
CXSC
Ieșire agent de lubrifiere/răcire3
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 2mmmm
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LF
Lungime funcțională35,1mm
LU
Lungime utilă35,1mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire36,9mm
OHX
Lungime în consolă35,1mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă150001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4258-C-FRONT
WT
Masă (greutate)0,396kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

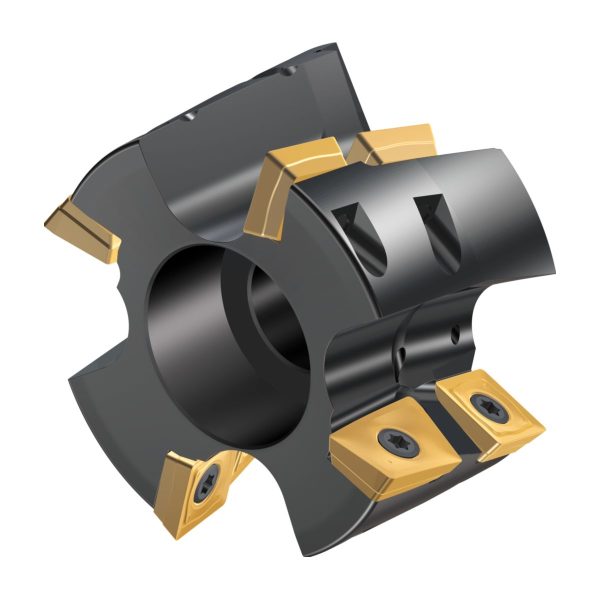

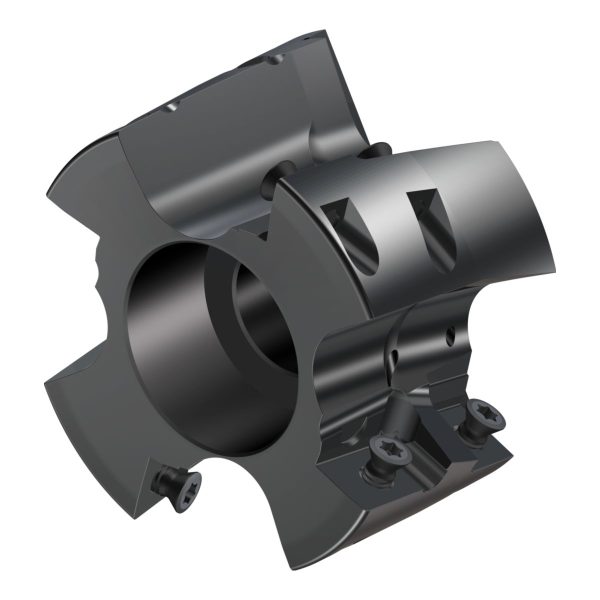

Piesă frontală pentru freze știulete M4258 • κ=90° • metric • LD .. 1204 .. • Dc=63mm • Z=2

Descriere unealtă

Construcție modulară: piesă frontală interschimbabilă
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4258
M4258 echipat cu SD..1204.. și LD..1704..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Construcție modulară: Piesă frontală interschimbabilă în cazul uzurii corpului în zona frontală
Fiabilitate înaltă datorită alimentării interne cu lichid de răcire – și în piesa frontală
Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare35mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială6
D<sub>c</sub>Diametrul muchiei așchietoare63mm
l<sub>4</sub>Lungimea maximă în consolă35,1mm
CodificareCodificare sculăM4258-063-P30-02-36-F
TipPlăcuțe amovibile posibileLDM . 1704 .. R
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea0,4kg
ZNumărul de dinți2
