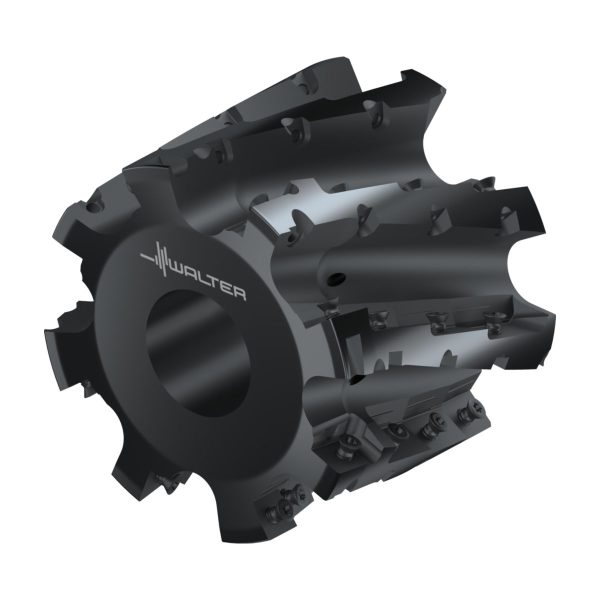

Freze știulete - M4258.102-B38-04-77 - imagine 2

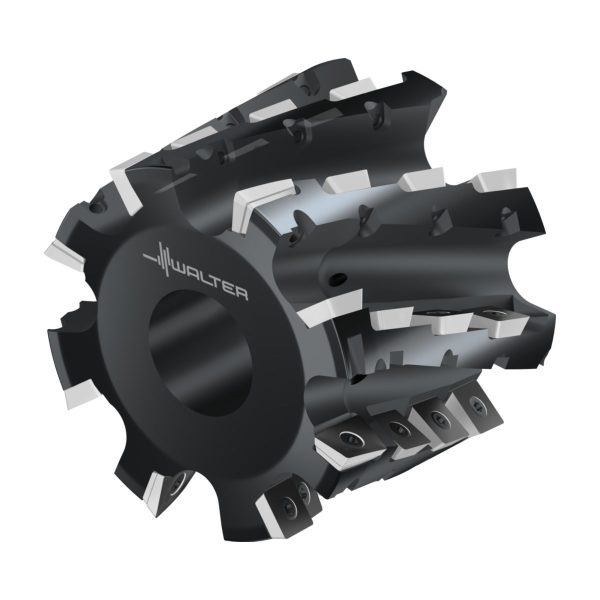

Freze știulete - M4258.102-B38-04-77 - imagine 3

Freze știulete – M4258.102-B38-04-77

Freze știulete M4257-063-B27-03-54-M4257-063-B27-03-54-0812020724 Freze știulete – M4258.076-B31-03-67
Piesă frontală pentru freze știulete M4258-080-P40-03-36-F-M4258-080-P40-03-36-F-0915668724 Piesă frontală pentru freze știulete – M4258-050-P20-02-25-F

15.181,11 lei fără TVA - 18.369,14 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6903695Familie produs: M4258 SKU: M4258.102-B38-04-77 UPC: 0812037724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,686 kg
Dimensiuni 145 × 95 mm
Domeniu de utilizare

Aplicație principală

, ,

Diametrul butucului

Număr de posibilități de utilizare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M4256, M4257, M4258 pentru LD.. şi SD..) inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)99,735mm
A3
Diametrul corpului99,735mm
A4
Diametrul butucului100mm
B11
Lățime minimă de așchiere0,8mm
B2
Adâncime de așchiere0,8mm
B5
Cantitate rezerve de reascuțire80mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii
D11
Diametru de prindere, pe partea mașinii38,1mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă113001/min
D7
Masă (greutate)2,686kg
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level28
G13
Număr de plăcuțe amovibile poziția A4
G15
Număr de plăcuțe amovibile poziția B28
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4258.102-B38-04-77
J22
Codificare produs5178
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$LD1704083R***12
J51
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.37,73mm
BD
Diametrul corpului99,735mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12S1500$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CICT (S)
Număr de plăcuțe amovibile poziția B28
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideS
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1500
DC
Diametru muchie așchietoare 1 (diametru nominal)101,6mm
DCX
Diametru muchie așchietoare 2101,6mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază80mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire80mm
OHX
Lungime în consolă80mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,4°
RPMX
Turație, maximă113001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4258-UB1
ULDR
Usable length diameter ratio1,195
WT
Masă (greutate)2,686kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze știulete M4258 • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • inch • SD .. 1204 .. • Dc=102mm • Z=4

Descriere unealtă

Cu interfață cu alezaj
Plăcuțe pătrate specifice sistemului de frezare M4000, utilizabile ca plăcuțe periferice în frezele știulete
Plăcuțe amovibile rombice, utilizabile ca plăcuțe frontale in frezele știulete
Freza știulete cu dantură înjumătățită M4258
M4258 echipat cu SD..1204.. și LD..1704..

Domenii de utilizare

Pentru frezare cilindro-frontală și canelare prin frezare
Pentru oțel, fontă, oțel inoxidabil, precum și materiale greu prelucrabile

Avantajele Dvs.

Concept care menajează resursele
Eficiență economică ridicată datorită celor 4, respectiv 2 muchii așchietoare pe fiecare plăcuță amovibilă
Consum de putere redus datorită geometriilor pozitive
Costuri reduse pentru achiziție și depozitare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3,031inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală4
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială28
D<sub>c</sub>Diametrul muchiei așchietoare4inch
d<sub>1</sub>Diametrul de îmbinare1,5inch
l<sub>4</sub>Lungimea maximă în consolă3,15inch
CodificareCodificare sculăM4258.102-B38-04-77
TipPlăcuțe amovibile posibileLDM . 1704 .. R
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea5,922lbs
ZNumărul de dinți4
