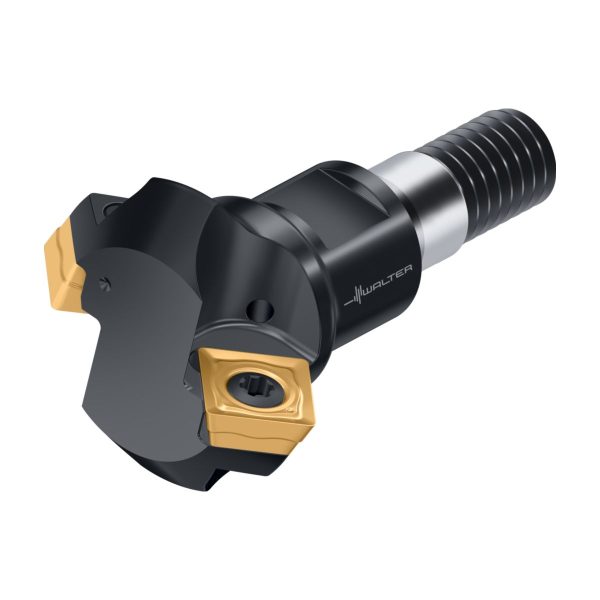

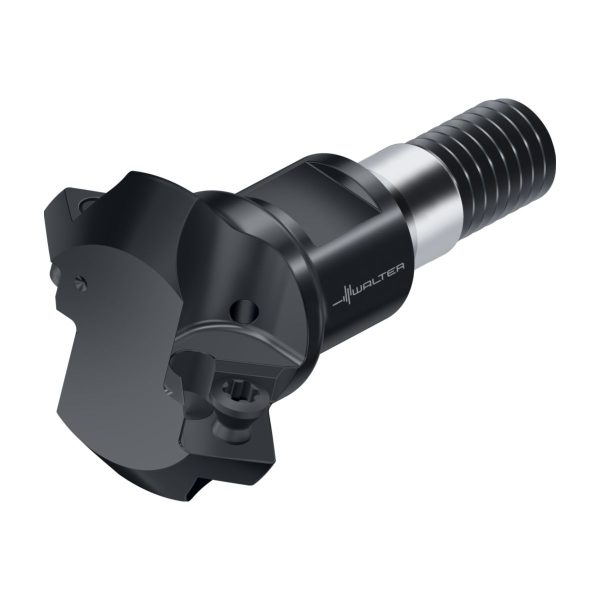

Freze pentru teșire – M4574-012-TC06-02-03

Freze pentru teșire M4574.019-A19-02-05-60-M4574.019-A19-02-05-60-0630179724 Freze pentru teșire – M4574.019-A19-02-05-60
Freze pentru teșire M4574-032-TC16-03-07BOW-M4574-032-TC16-03-07BOW-4063465926526 Freze pentru teșire – M4574-016-TC08-03-03

1.541,66 lei fără TVA - 1.865,41 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7785491Familie produs: M4574 SKU: M4574-012-TC06-02-03 UPC: 0993311724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,025 kg
Dimensiuni 110 × 25 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime corp de bază

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru teşire M4574
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)20,3mm
A2
Diametru muchie așchietoare 220,3mm
B2
Lungimea muchiei așchietoare, max.3,5mm
B3
Lungime în consolă20mm
B4
Lungime utilă20mm
B5
Cantitate rezerve de reascuțire34,5mm
B6
Lungime cap20mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii9,7mm
C4
Lungime coadă14,5mm
D6
Turație, maximă281001/min
D7
Masă (greutate)0,025kg
D9
Ajustabilitate0
E1
Unghiul de atac45°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G13
Număr de plăcuțe amovibile poziția A2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H22
Ieșire agent de lubrifiere/răcire4
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4574-012-TC06-02-03
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
J6
Codare loc de separare pe partea mașiniiSAW02A0060$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPR
NSM
Procedee de prelucrareDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.3,5mm
AZ
Adâncimea de plonjare, max.1mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii2
CCMS
Codare loc de separare pe partea mașiniiSAW02A0060$$$$
CCTMS
Coadă, pe partea mașiniiSAW
CICT
Cutting item count2
CNSC
Intrare agent de lubrifiere/răcire1
CPDF
Diviziune
CUB
Connection unit basisC
CXSC
Ieșire agent de lubrifiere/răcire4
DC
Diametru muchie așchietoare 1 (diametru nominal)12mm
DCX
Diametru muchie așchietoare 220,3mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$SD06T2043R***04
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază20mm
LF
Lungime funcțională20mm
LPR
Lungime în consolă20mm
LS
Lungime coadă14,5mm
LU
Lungime utilă20mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire34,5mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă281001/min
S
Înălțime muchie așchietoare2,78mm
SC
Insert shape codeS
TSYC
Identificator imagine2
WT
Masă (greutate)0,025kg
XYWD
xyw plane distance-20mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze pentru teșire M4574 • Cilindric modular • metric • κ=45° • Dc=12mm • Z=2 • SD .. 06T2 ..

Descriere unealtă

Interfață cilindrică-modulară
Centrarea sculelor pe partea cilindrică a adaptorului
Adecvate pentru adaptoare obișnuite cu interfață cilindric-modulară
Freze pentru teșire Walter M4574

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3,5mm
D<sub>c</sub>Diametrul muchiei așchietoare12mm
d<sub>1</sub>Diametrul de îmbinare9,7mm
D<sub>a</sub>Diametrul muchiei așchietoare20,3mm
l<sub>4</sub>Lungimea maximă în consolă20mm
CodificareCodificare sculăM4574-012-TC06-02-03
TipPlăcuțe amovibile posibileSDM . 06T204
GreutateGreutatea0,03kg
ZNumărul de dinți2
Nr. PlăcuțeNumărul de plăcuțe amovibile2
