Freze pentru teșire M4574-032-TC16-03-07BOW-M4574-032-TC16-03-07BOW-4063465926526
Freze pentru teșire M4574-032-TC16-03-07BOW-M4574-032-TC16-03-07BOW-4063465926526
Freze pentru teșire - M4574-025-TC12-03-05 - imagine 2
Freze pentru teșire - M4574-025-TC12-03-05 - imagine 3

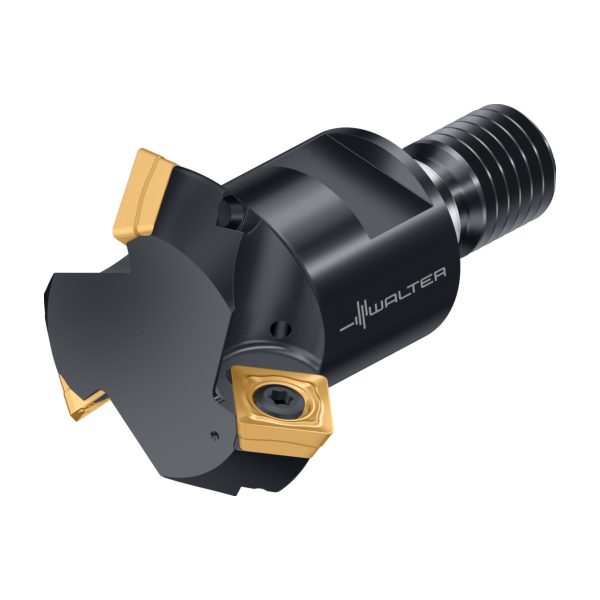

Freze pentru teșire – M4574-025-TC12-03-05

Freze pentru teșire M4574-032-TC16-03-07BOW-M4574-032-TC16-03-07BOW-4063465926526 Freze pentru teșire – M4574-032-TC16-03-07
Freze pentru teșire M4574-040-A32-03-07BOW-M4574-040-A32-03-07BOW-4063465926472 Freze pentru teșire – M4574.038-A38-03-07

1.948,49 lei fără TVA - 2.357,67 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7785494Familie produs: M4574 SKU: M4574-025-TC12-03-05 UPC: 0993314724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,122 kg
Dimensiuni 85 × 35 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Poziție unghiulară, adaptor, pe partea piesei

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru teşire M4574
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)37,8mm
A2
Diametru muchie așchietoare 237,8mm
A3
Diametrul corpului35,176mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire57mm
B6
Lungime cap35mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii22mm
C4
Lungime coadă22mm
D6
Turație, maximă250001/min
D7
Masă (greutate)0,122kg
D9
Ajustabilitate0
E1
Unghiul de atac45°
E5
Adâncimea de plonjare, max.1mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire4
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM4574-025-TC12-03-05
J22
Codificare produs213
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
J6
Codare loc de separare pe partea mașiniiSAW02A0120$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPR
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5,5mm
AZ
Adâncimea de plonjare, max.1mm
BD
Diametrul corpului35,176mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii2
CCMS
Codare loc de separare pe partea mașiniiSAW02A0120$$$$
CCTMS
Coadă, pe partea mașiniiSAW
CICT
Cutting item count3
CNSC
Intrare agent de lubrifiere/răcire
CPDF
Diviziune0
CUB
Connection unit basisC
CXSC
Ieșire agent de lubrifiere/răcire4
DC
Diametru muchie așchietoare 1 (diametru nominal)32mm
DCN
Diametru muchie așchietoare, minim32mm
DCX
Diametru muchie așchietoare 237,8mm
EPSR
Unghi de colț plăcuță amovibilă90°
HAND
Sensul de așchiereR
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$SD09T3083R***08
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază35mm
LF
Lungime funcțională35mm
LPR
Lungime în consolă35mm
LS
Lungime coadă22mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire57mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă250001/min
SC
Insert shape codeS
TSYC
Identificator imagine2
WT
Masă (greutate)0,122kg
XYWD
xyw plane distance-35mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze pentru teșire M4574 • Cilindric modular • metric • κ=45° • Dc=32mm • Z=3 • SD .. 09T3 ..

Descriere unealtă

Interfață cilindrică-modulară
Centrarea sculelor pe partea cilindrică a adaptorului
Adecvate pentru adaptoare obișnuite cu interfață cilindric-modulară
Freze pentru teșire Walter M4574

Avantajele Dvs.

Eficiență economică ridicată
Efort redus la achiziție și depozitare datorită plăcuțelor amovibile specifice sistemului, cu utilizare universală
4, respectiv 2 muchii așchietoare per plăcuță amovibilă
Concept care menajează resursele
Consum de putere redus datorită geometriilor înalt pozitive
Producție cu compensare de CO2 prin proiecte de protecție climatică

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5,5mm
D<sub>c</sub>Diametrul muchiei așchietoare25mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul muchiei așchietoare37,8mm
l<sub>4</sub>Lungimea maximă în consolă35mm
CodificareCodificare sculăM4574-025-TC12-03-05
TipPlăcuțe amovibile posibileSDM . 09T308
GreutateGreutatea0,12kg
ZNumărul de dinți3
Nr. PlăcuțeNumărul de plăcuțe amovibile3
