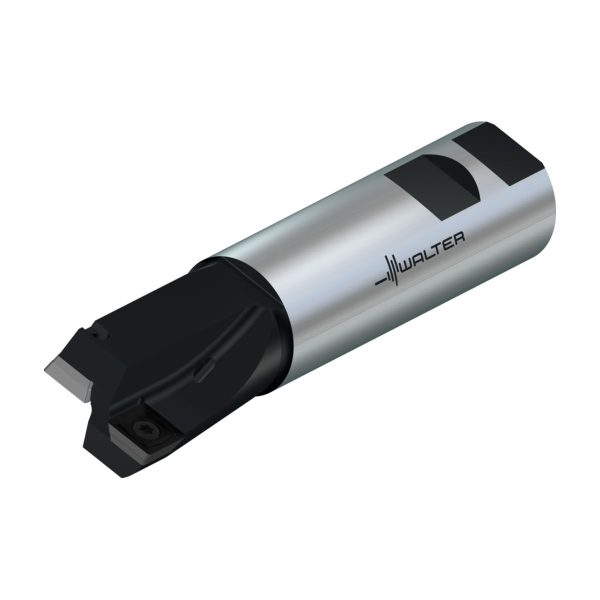

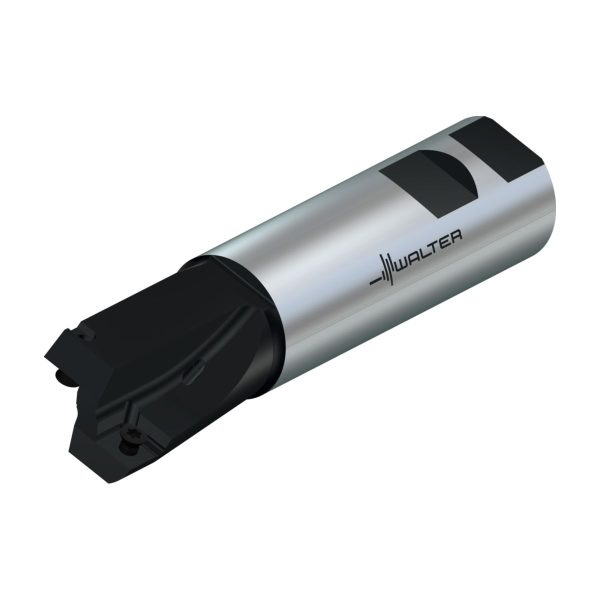

Freze cilindro-frontale – M4791.038-W31-01-12

Freze cilindro-frontale M4791.038-W31-01-12-M4791.038-W31-01-12-0905168724 Freze cilindro-frontale – M4791.031-W31-01-12
Freze cilindro-frontale M5130-025-TC12-05-05-M5130-025-TC12-05-05-0975925724 Freze cilindro-frontale – M5130-032-TC16-08-05

2.237,55 lei fără TVA - 2.707,44 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 7413874Familie produs: M4791 SKU: M4791.038-W31-01-12 UPC: 0905168724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,719 kg
Dimensiuni 150 × 50 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime utilă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze pentru canelare M4791 pentru tipul de plăcuţă SD.. inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)36,03mm
A3
Diametrul corpului36,03mm
B2
Lungimea muchiei așchietoare, max.11,6mm
B3
Lungime în consolă76,76mm
B4
Lungime utilă76,76mm
B5
Cantitate rezerve de reascuțire139,7mm
B6
Lungime cap11,811mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii10
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1250
C3
Diametru de prindere, pe partea mașinii31,75mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
D6
Turație, maximă55001/min
D7
Masă (greutate)0,678kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.15°
E5
Adâncimea de plonjare, max.1,7mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință1
F22
Număr de muchii așchietoare active, pe partea frontală1
F23
Number of insert mounting levels2
F24
Number of inserts per mounting level1
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count2
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO3338-2
J11
Număr standard sub formă de litereWE
J21
Număr articolM4791.038-W31-01-12
J22
Codificare produs6701
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$SD1204083R***08
J6
Codare loc de separare pe partea mașiniiZYL10S1250h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.11,6mm
BD
Diametrul corpului36,03mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL10S1250h$06
CICT
Cutting item count1
CICT (F)
Număr de plăcuțe amovibile poziția A1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere12mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii1250
DC
Diametru muchie așchietoare 1 (diametru nominal)38,1mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază11,811mm
LF
Lungime funcțională110,728mm
LU
Lungime utilă76,76mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire139,7mm
OHX
Lungime în consolă81,76mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.15°
RPMX
Turație, maximă55001/min
SC
Insert shape codeS
TSYC
Identificator imagineM4791-UW
WT
Masă (greutate)0,678kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală1
ZEFP
Număr de muchii așchietoare active, pe circumferință1

Descriere

Freze cilindro-frontale M4791 • coadă DIN 1835 B • κ=90° • inch • SD .. 1204 .. • Dc=38mm • Z=1

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,457inch
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală1
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială1
D<sub>c</sub>Diametrul muchiei așchietoare1,5inch
d<sub>1</sub>Diametrul de îmbinare1,25inch
l<sub>1</sub>Lungimea totală5,5inch
l<sub>4</sub>Lungimea maximă în consolă3,219inch
CodificareCodificare sculăM4791.038-W31-01-12
TipPlăcuțe amovibile posibileSDM . 120408
GreutateGreutatea1,495lbs
ZNumărul de dinți1
