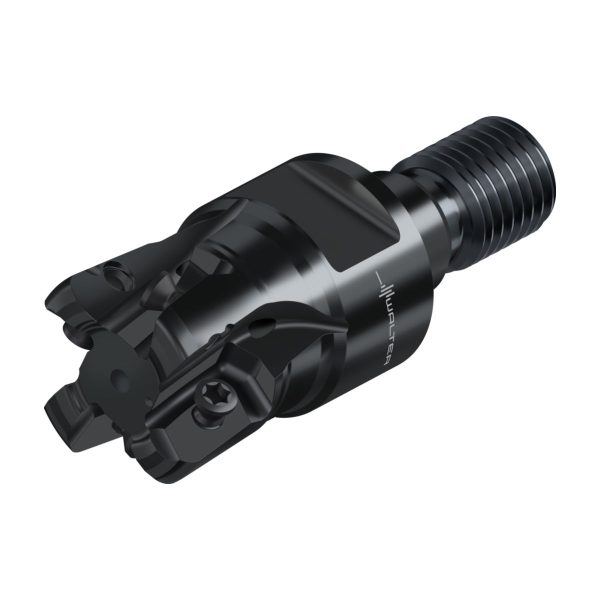

Freze High-Feed – M5008-020-TC10-04-01

Freze High-Feed M5008-042-TC16-08-01-M5008-042-TC16-08-01-0687781724 Freze High-Feed – M5008-020-TC10-03-01
Freze High-Feed M5008-042-TC16-08-01-M5008-042-TC16-08-01-0687781724 Freze High-Feed – M5008-025-TC12-04-01

2.216,14 lei fără TVA - 2.681,53 lei cu TVA

PMKNSHO
●●●●●●●●●●
Numărul articolului: 7721757Familie produs: M5008 SKU: M5008-020-TC10-04-01 UPC: 0977284724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,056 kg
Dimensiuni 107 × 22 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5008 pentru tipul de plăcuţă ENMX08T3..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)20mm
A2
Diametru muchie așchietoare 220mm
A3
Diametrul corpului18,9mm
B2
Lungimea muchiei așchietoare, max.30mm
B3
Lungime în consolă30mm
B4
Lungime utilă30mm
B5
Cantitate rezerve de reascuțire49,5mm
B6
Lungime cap30mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii18,5mm
C4
Lungime coadă19,5mm
D6
Turație, maximă292001/min
D7
Masă (greutate)0,044kg
D9
Ajustabilitate0
E1
Unghiul de atac15°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,519°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5008-020-TC10-04-01
J22
Codificare produs7251
J3
Siglă companieW
J41
Siglă companieWR$$EN08T3**3R*****
J6
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.1mm
BD
Diametrul corpului18,9mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW02A0100$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere2,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)14,1mm
DCX
Diametru muchie așchietoare 220mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac15°
LB
Lungime corp de bază30mm
LF
Lungime funcțională30mm
LS
Lungime coadă19,5mm
LU
Lungime utilă30mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire49,5mm
OHX
Lungime în consolă30mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,519°
RPMX
Turație, maximă292001/min
SC
Insert shape codeE
SSC
Insert seat size code8
TSYC
Identificator imagineM5008-TC-01
ULDR
Usable length diameter ratio2,26
WT
Masă (greutate)0,044kg
XYWD
xyw plane distance-30mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

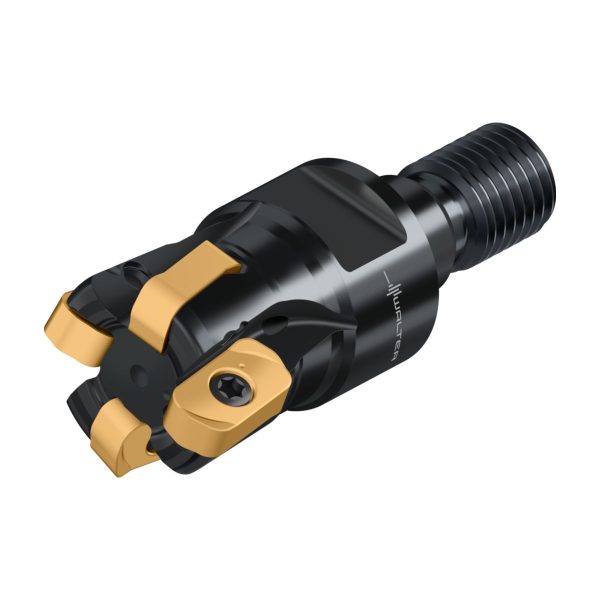

Freze High-Feed M5008 • Xtra·tec® XT • Cilindric modular • κ=15° • metric • EN .. 08T3 .. • Dc=14mm • Z=4

Descriere unealtă

Cu adaptoare cilindric-modulare
Freze Xtra·tec® XT High-Feed M5008
Unghi de atac 0–15°
Adâncime de așchiere de 1 mm

Domenii de utilizare

Frezare plană cu avans ridicat, plonjare oblică și frezare prin interpolare circulară
Pentru oțel, oțeluri inoxidabile, fontă, precum și materiale greu prelucrabile
Domenii de utilizare: Industria energetică, fabricarea de ștanțe și matrițe ș.a.

Avantajele Dvs.

Productivitate optimă datorită sculelor cu pas extrem de mic
Volum mare de așchiere datorită combinației dintre adâncimile mici de așchiere și avansurile mari pe dinte
Siguranță ridicată a procesului datorită plăcuței amovibile stabile
Costuri reduse ale procesului datorită sorturilor Tiger·tec® și a celor 4 muchii așchietoare

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare1mm
a<sub>r</sub>Adâncimea radială maximă de tăiere2,9mm
D<sub>c</sub>Diametrul muchiei așchietoare14,1mm
d<sub>1</sub>Diametrul de îmbinare18,5mm
D<sub>a</sub>Diametrul maxim de tăiere20mm
l<sub>4</sub>Lungimea funcțională30mm
CodificareCodificare sculăM5008-020-TC10-04-01
TipPlăcuțe amovibile posibileENMX08T316R
GreutateGreutatea0,04kg
ZNumărul de dinți4
Nr. PlăcuțeNumărul de plăcuțe amovibile4
