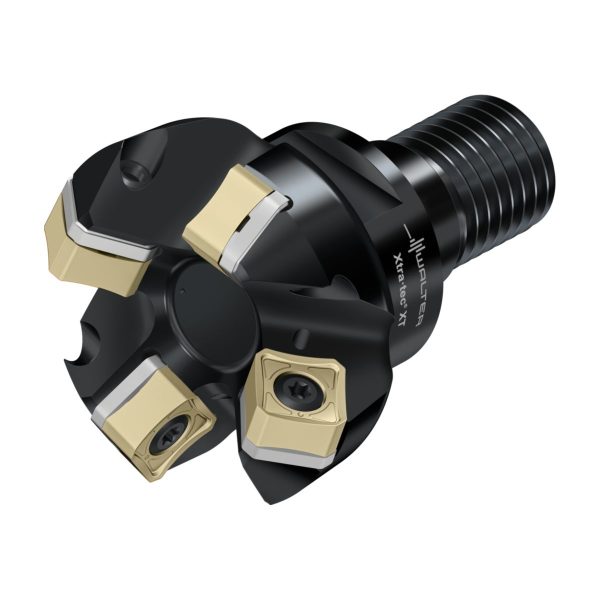

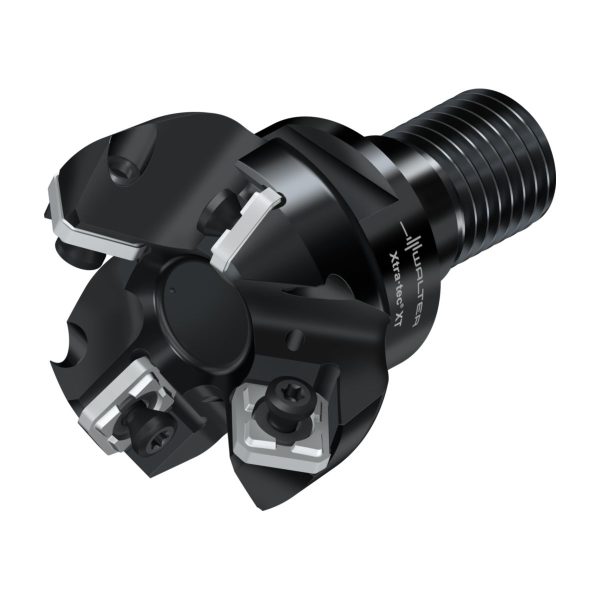

Freze frontale – M5009-040-T36-04-06-AP

Freze frontale M5009.064-B26-06-06-AP-M5009.064-B26-06-06-AP-0612918724 Freze frontale – M5009.064-B26-06-06-AP
Freze frontale M5009-063-B22-09-05-M5009-063-B22-09-05-0961220724 Freze frontale – M5009.064-B26-09-05

2.853,15 lei fără TVA - 3.452,31 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7871970Familie produs: M5009 SKU: M5009-040-T36-04-06-AP UPC: 0612947724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,449 kg
Dimensiuni 90 × 70 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime utilă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze frontale M5009 pentru plăcuţe SN.X1205..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)54mm
A2
Diametru muchie așchietoare 254mm
A3
Diametrul corpului54mm
B2
Lungimea muchiei așchietoare, max.40mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire75mm
B6
Lungime cap40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii360
C3
Diametru de prindere, pe partea mașinii36mm
D6
Turație, maximă200001/min
D7
Masă (greutate)0,369kg
D9
Ajustabilitate0
E1
Unghiul de atac45°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0°
E5
Adâncimea de plonjare, max.2mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level4
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5009-040-T36-04-06-AP
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$SN1205**3N*AN**
J6
Codare loc de separare plăcuță amovibilăSAW01C0360$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6mm
BD
Diametrul corpului54mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW01C0360$$$$
CICT
Cutting item count4
CICT (F)
Număr de plăcuțe amovibile poziția A4
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii360
DC
Diametru muchie așchietoare 1 (diametru nominal)40mm
DCX
Diametru muchie așchietoare 254mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare480
OAL
Cantitate rezerve de reascuțire75mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0°
RPMX
Turație, maximă200001/min
SC
Insert shape codeS
TSYC
Identificator imagineM5009-T-06-AP
ULDR
Usable length diameter ratio1,88
WT
Masă (greutate)0,369kg
XYWD
xyw plane distance-40mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze frontale M5009 • Xtra·tec® XT • ScrewFit • κ=45° • metric • SN .. 1205 .. • Dc=40mm • Z=4

Descriere unealtă

Freze frontale cu plăcuțe amovibile pătrate, cu două fețe
Plăcuțe amovibile cu accesibilitate îmbunătățită la șurubul de strângere pentru manevrare mai simplă
Şurub de strângere oblic pentru un număr maxim de dinți

Domenii de utilizare

Pentru toate tipurile de oțel și fontă, oțeluri inoxidabile, respectiv materiale greu prelucrabile, precum și pentru metale neferoase
Pentru frezare plană, degroșare și finisare de degroșare cu plăcuțe pentru finisare
Şi pe mașini cu putere redusă, datorită unei așchieri line, pozitive

Avantajele Dvs.

Avansuri, durabilități și productivitate maxime datorită plăcuțelor amovibile mici și numărului mare de dinți
Manevrare foarte bună datorită șurubului de strângere înclinat, ușor accesibil (sunt evitate erorile tipice de montaj)
Stabilitate mare – optim la adaosuri de prelucrare mici și condiții variabile
Foarte rentabilă datorită costurilor reduse pentru sort

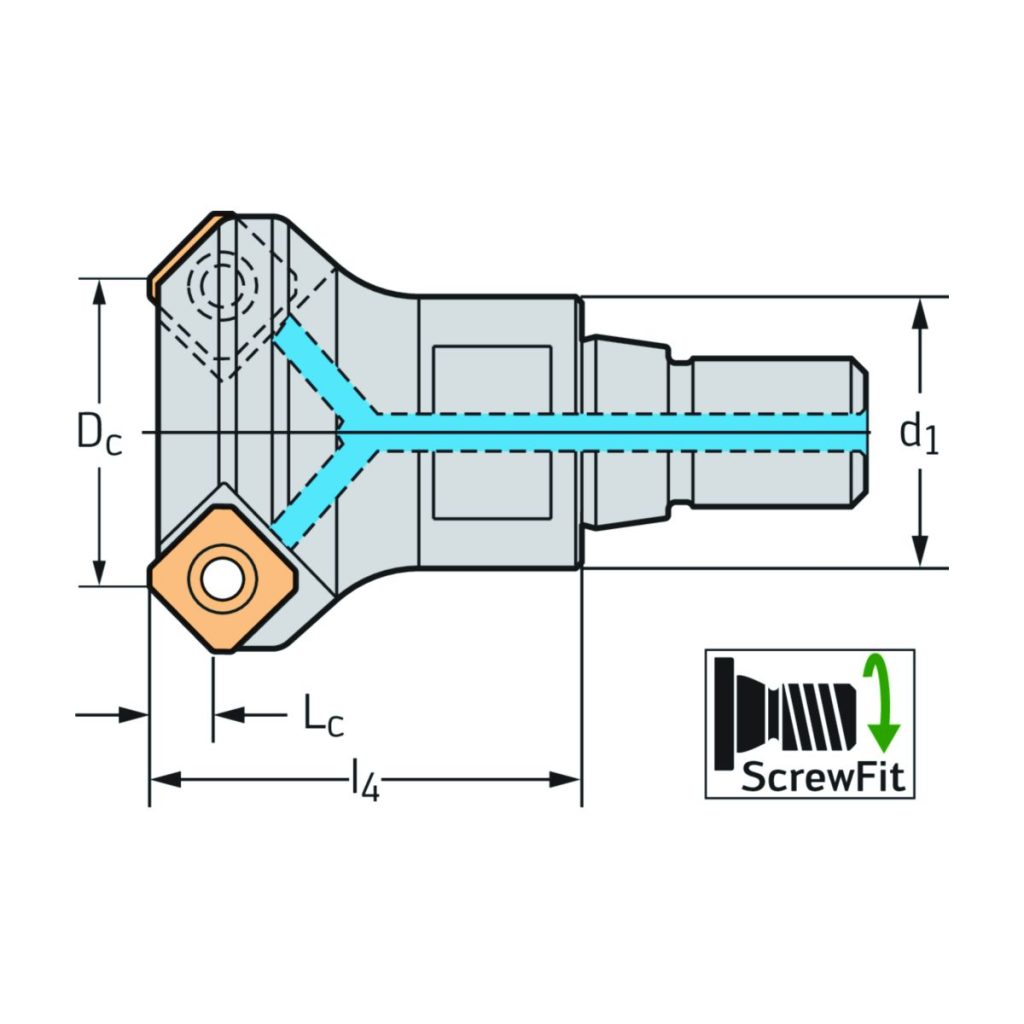

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare6mm
D<sub>c</sub>Diametrul muchiei așchietoare40mm
d<sub>1</sub>Diametrul de îmbinare36mm
l<sub>4</sub>Lungimea funcțională40mm
CodificareCodificare sculăM5009-040-T36-04-06-AP
TipPlăcuțe amovibile posibileSN . X1205 ..; XNGX1205ANN
GreutateGreutatea0,37kg
ZNumărul de dinți4
Nr. PlăcuțeNumărul de plăcuțe amovibile4
