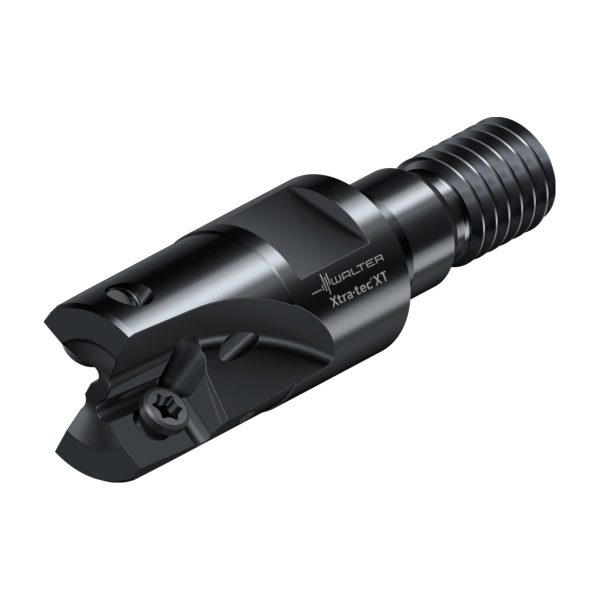

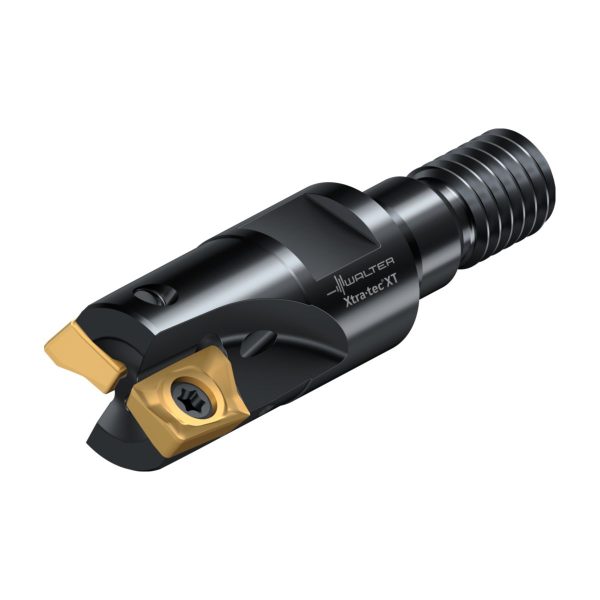

Freze cilindro-frontale – M5130-010-TC06-02-05

Freze cilindro-frontale M5130-025-TC12-05-05-M5130-025-TC12-05-05-0975925724 Freze cilindro-frontale – M5130-040-TC16-10-05
Freze cilindro-frontale M5130-025-TC12-05-05-M5130-025-TC12-05-05-0975925724 Freze cilindro-frontale – M5130-012-TC06-03-05

1.573,78 lei fără TVA - 1.904,27 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7714609Familie produs: M5130 SKU: M5130-010-TC06-02-05 UPC: 0975919724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,024 kg
Dimensiuni 105 × 21 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (AC..0602..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,5mm
A3
Diametrul corpului9,5mm
B2
Lungimea muchiei așchietoare, max.5mm
B3
Lungime în consolă20mm
B4
Lungime utilă20mm
B5
Cantitate rezerve de reascuțire34,5mm
B6
Lungime cap20mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii60
C3
Diametru de prindere, pe partea mașinii9,7mm
C4
Lungime coadă14,5mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,022kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.6,7°
E5
Adâncimea de plonjare, max.0,77mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130-010-TC06-02-05
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$AC0602**3R*****
J6
Codare loc de separare plăcuță amovibilăSAW02A0060$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului9,5mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW02A0060$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere2,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii60
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază20mm
LF
Lungime funcțională34mm
LS
Lungime coadă14,5mm
LU
Lungime utilă20mm
NOI
Număr de posibilități de utilizare80
OAL
Cantitate rezerve de reascuțire34,5mm
OHX
Lungime în consolă20mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6,7°
RPMX
Turație, maximă400001/min
SC
Insert shape codeA
SSC
Insert seat size code6
TSYC
Identificator imagineM5130-TC-05
ULDR
Usable length diameter ratio2,47
WT
Masă (greutate)0,022kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale M5130 • Xtra·tec® XT • Cilindric modular • κ=90° • metric • AC .. 0602 .. • Dc=10mm • Z=2

Descriere unealtă

Cu adaptoare cilindric-modulare
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare10mm
d<sub>1</sub>Diametrul de îmbinare9,7mm
l<sub>4</sub>Lungimea maximă în consolă20mm
CodificareCodificare sculăM5130-010-TC06-02-05
TipPlăcuțe amovibile posibileAC .. 0602 .. R
GreutateGreutatea0,02kg
ZNumărul de dinți2
