Freze cilindro-frontale - M5130-016-TC08-02-09 - imagine 2
Freze cilindro-frontale - M5130-016-TC08-02-09 - imagine 3

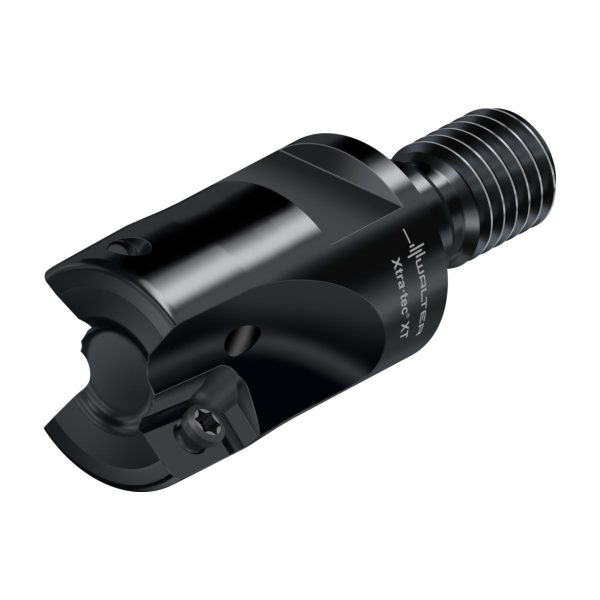

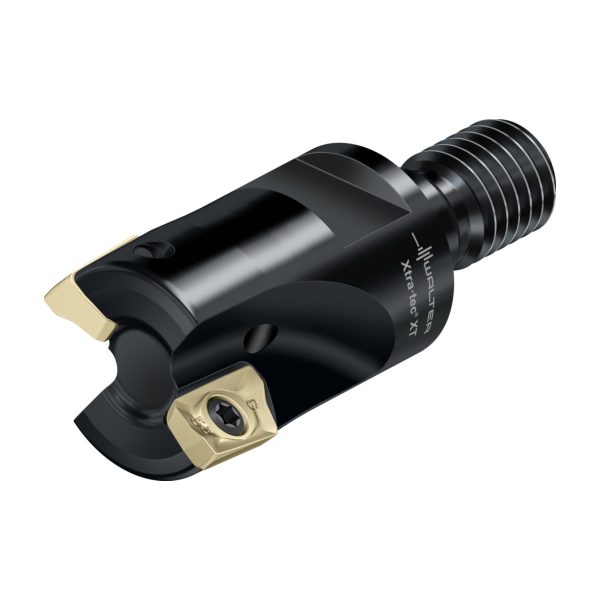

Freze cilindro-frontale – M5130-016-TC08-02-09

Freze cilindro-frontale M5130-032-TC16-04-09-M5130-032-TC16-04-09-0981491724 Freze cilindro-frontale – M5130-032-TC16-05-09
Freze cilindro-frontale M5130-032-TC16-04-09-M5130-032-TC16-04-09-0981491724 Freze cilindro-frontale – M5130-020-TC10-02-09

1.798,61 lei fără TVA - 2.176,32 lei cu TVA

Numărul articolului: 7737986Familie produs: M5130 SKU: M5130-016-TC08-02-09 UPC: 0981486724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,036 kg
Dimensiuni 105 × 25 mm
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..0903..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)14,85mm
A3
Diametrul corpului14,85mm
B2
Lungimea muchiei așchietoare, max.9mm
B3
Lungime în consolă25mm
B4
Lungime utilă25mm
B5
Cantitate rezerve de reascuțire42,5mm
B6
Lungime cap25mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii14,5mm
C4
Lungime coadă17,5mm
D6
Turație, maximă400001/min
D7
Masă (greutate)0,036kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.8,389°
E5
Adâncimea de plonjare, max.0,937mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level2
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130-016-TC08-02-09
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC0903**3R*****
J6
Codare loc de separare plăcuță amovibilăSAW02A0080$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.9mm
BD
Diametrul corpului14,85mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW02A0080$$$$
CICT
Cutting item count2
CICT (F)
Număr de plăcuțe amovibile poziția A2
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere5,9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii80
DC
Diametru muchie așchietoare 1 (diametru nominal)16mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază25mm
LF
Lungime funcțională25mm
LS
Lungime coadă17,5mm
LU
Lungime utilă25mm
NOI
Număr de posibilități de utilizare160
OAL
Cantitate rezerve de reascuțire42,5mm
OHX
Lungime în consolă25mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.8,389°
RPMX
Turație, maximă400001/min
SC
Insert shape codeB
SSC
Insert seat size code9
TSYC
Identificator imagineM5130-TC-09
ULDR
Usable length diameter ratio2,25
WT
Masă (greutate)0,036kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze cilindro-frontale M5130 • Xtra·tec® XT • Cilindric modular • κ=90° • metric • BC .. 0903 .. • Dc=16mm • Z=2

Descriere unealtă

3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare9mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală2
D<sub>c</sub>Diametrul muchiei așchietoare16mm
d<sub>1</sub>Diametrul de îmbinare14,5mm
l<sub>4</sub>Lungimea maximă în consolă25mm
CodificareCodificare sculăM5130-016-TC08-02-09
TipPlăcuțe amovibile posibileBC .. 0903 .. R
GreutateGreutatea0,04kg
ZNumărul de dinți2
