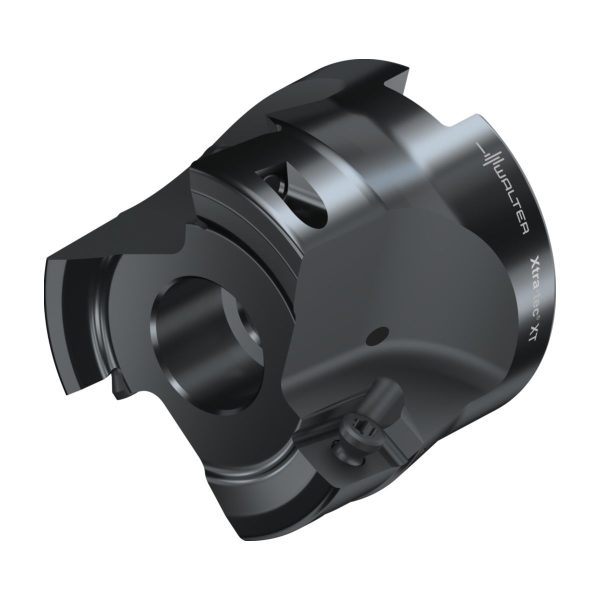

Freze cilindro-frontale - M5130-050-B22-03-15 - imagine 2
Freze cilindro-frontale - M5130-050-B22-03-15 - imagine 3

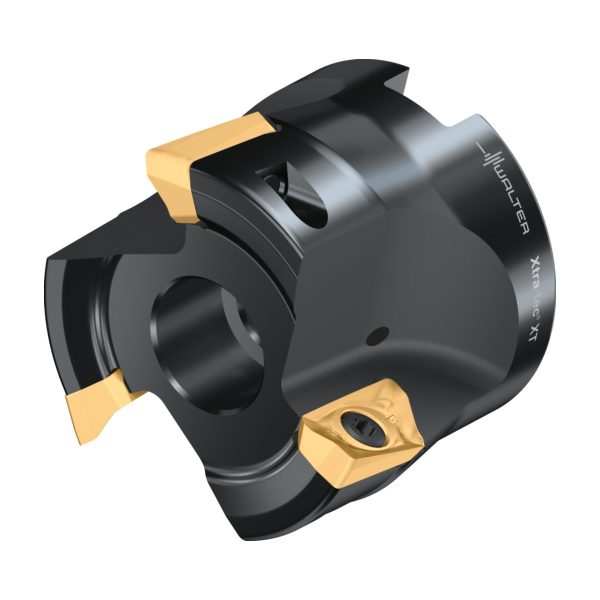

Freze cilindro-frontale – M5130-050-B22-03-15

Freze cilindro-frontale M5130-040-T36-05-12-M5130-040-T36-05-12-4063465247010 Freze cilindro-frontale – M5130.026-T22-04-12
Freze cilindro-frontale M5130.076-B26-07-15-M5130.076-B26-07-15-4063465247157 Freze cilindro-frontale – M5130-063-B22-07-15

2.842,44 lei fără TVA - 3.439,35 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7539490Familie produs: M5130 SKU: M5130-050-B22-03-15 UPC: 0934395724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,426 kg
Dimensiuni 105 × 75 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..1605..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)50mm
A2
Diametru muchie așchietoare 250mm
A3
Diametrul corpului47,88mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere15mm
B3
Lungime în consolă40mm
B4
Lungime utilă40mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj15mm
B71
Lungime funcțională40mm
BLD
Identificator imagine
C12
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii12
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă149001/min
D7
Masă (greutate)0,421kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.3°
E5
Adâncimea de plonjare, max.0,806mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală3
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G13
Număr de plăcuțe amovibile poziția A3
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Execuția sculei-
J21
Număr articolM5130-050-B22-03-15
J22
Codificare produs7021
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului47,88mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
DCX
Diametru muchie așchietoare 250mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
LU
Lungime utilă40mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.3°
RPMX
Turație, maximă149001/min
SC
Insert shape codeB
SSC
Insert seat size code16
TSYC
Identificator imagineM5130-B1-15
ULDR
Usable length diameter ratio2,4
WT
Masă (greutate)0,421kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze cilindro-frontale M5130 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • BC .. 1605 .. • Dc=50mm • Z=3

Descriere unealtă

Cu interfață cu alezaj
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăM5130-050-B22-03-15
TipPlăcuțe amovibile posibileBC .. 1605 .. R
GreutateGreutatea0,42kg
ZNumărul de dinți3
