Freze cilindro-frontale – M5130-085-B27-05-15

Freze cilindro-frontale M5130.076-B26-07-15-M5130.076-B26-07-15-4063465247157 Freze cilindro-frontale – M5130-066-B27-04-15
Freze cilindro-frontale M5130.076-B26-07-15-M5130.076-B26-07-15-4063465247157 Freze cilindro-frontale – M5130-125-B40-10-15

4.164,63 lei fără TVA - 5.039,20 lei cu TVA

PMKNSHO
●●●●●●●●●●●●
Numărul articolului: 7540043Familie produs: M5130 SKU: M5130-085-B27-05-15 UPC: 0934688724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,272 kg
Dimensiuni 135 × 75 mm
Domeniu de utilizare

Aplicație principală

, , ,

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5130 (BC..1605..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)85mm
A2
Diametru muchie așchietoare 285mm
A3
Diametrul corpului82,76mm
A4
Diametrul butucului20mm
A5
Diametru de teșire, gaură de montaj20mm
B2
Adâncime de așchiere15mm
B5
Cantitate rezerve de reascuțire50mm
B6
Lungime adâncire, gaură de montaj14mm
B71
Lungime funcțională50mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii270
C3
Diametru de prindere, pe partea mașinii27mm
D4
Ajustabilitate0
D6
Turație, maximă112001/min
D7
Masă (greutate)1,028kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.1,7°
E5
Adâncimea de plonjare, max.0,798mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A5
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5130-085-B27-05-15
J22
Codificare produs7021
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3R*****
J6
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFZI
NSM
Număr standard caracteristicăDIN4000-88
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.15mm
BD
Diametrul corpului82,76mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2700$$$$
CICT
Cutting item count5
CICT (F)
Număr de plăcuțe amovibile poziția A5
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere9mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii270
DC
Diametru muchie așchietoare 1 (diametru nominal)85mm
DCX
Diametru muchie așchietoare 285mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază50mm
LF
Lungime funcțională50mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire50mm
OHX
Lungime în consolă50mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.1,7°
RPMX
Turație, maximă112001/min
SC
Insert shape codeB
SSC
Insert seat size code16
TSYC
Identificator imagineM5130-B1-15
ULDR
Usable length diameter ratio1,536
WT
Masă (greutate)1,028kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

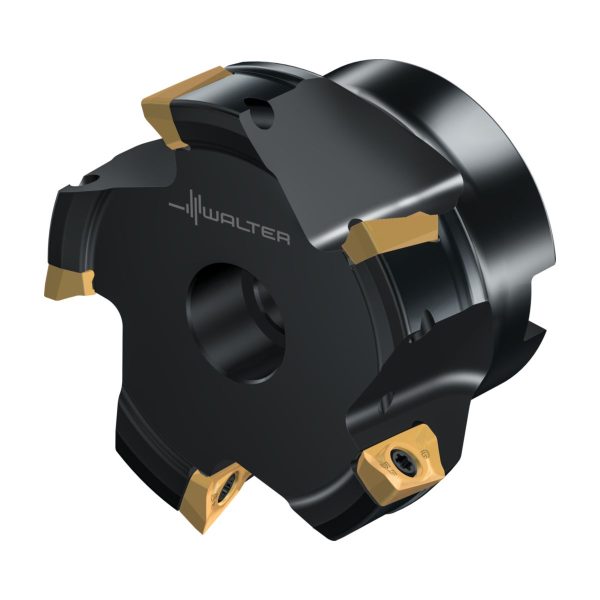

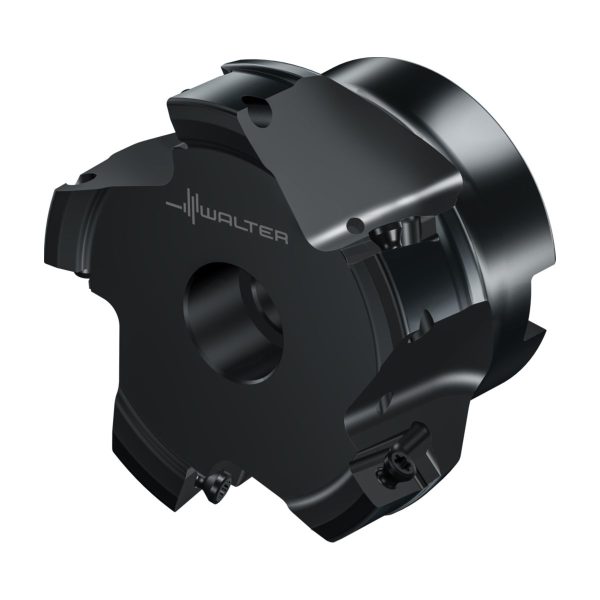

Freze cilindro-frontale M5130 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • BC .. 1605 .. • Dc=85mm • Z=5

Descriere unealtă

Cu interfață cu alezaj
3 variante de pas pentru diferite utilizări​
Secțiune stabilă a plăcuțelor și spate întărit al flancului
Freze cilindro-frontale Xtra·tec® XT M5130
Unghi de atac exact de 90°

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Freze de dimensiuni majorate pentru prelucrări pe umeri adânci
Utilizare universală în ISO P, K, M, N și H
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală

Plăcuțe

2 muchii așchietoare per plăcuță
Rombice pozitive
Secțiuni stabile datorită unghiului de așezare redus
Cu contur sinterizat (ACMT.., BCMT..)
Cu rectificare periferică (ACGT.., BCGT.. respectiv ACHT.., BCHT..)
Plăcuțe cu inserții PCD brazate (1 muchie așchietoare)

Avantajele Dvs.

Regimuri de așchiere și durabilități maxime pentru productivitate maximă
Fiabilitate maximă datorită stabilității mari
Adaptate perfect la prelucrare datorită programului vast de produse
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare15mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală5
D<sub>c</sub>Diametrul muchiei așchietoare85mm
d<sub>1</sub>Diametrul de îmbinare27mm
l<sub>4</sub>Lungimea maximă în consolă50mm
CodificareCodificare sculăM5130-085-B27-05-15
TipPlăcuțe amovibile posibileBC .. 1605 .. R
GreutateGreutatea1,03kg
ZNumărul de dinți5
