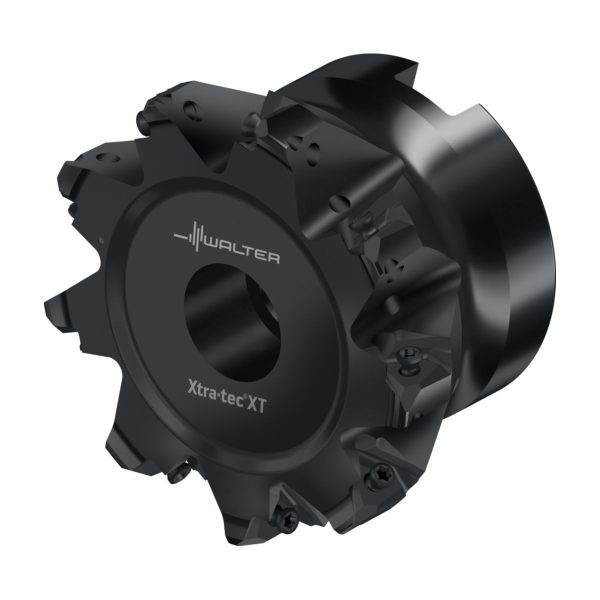

Freze cilindro-frontale - M5137-063-B22-09-05 - imagine 2

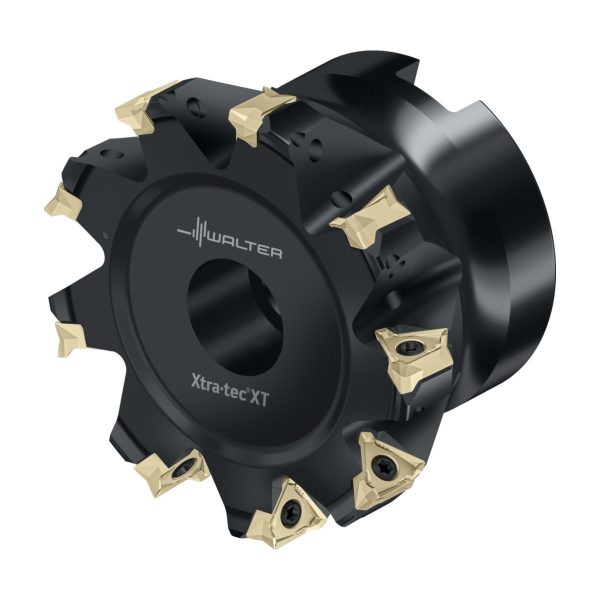

Freze cilindro-frontale - M5137-063-B22-09-05 - imagine 3

Freze cilindro-frontale – M5137-063-B22-09-05

Freze cilindro-frontale M5137.064-B26-09-05-M5137.064-B26-09-05-4063464646241 Freze cilindro-frontale – M5137-063-B22-07-05
Freze cilindro-frontale M5137-125-B40-13-08-M5137-125-B40-13-08-4063466110627 Freze cilindro-frontale – M5137.051-B19-04-08

4.143,22 lei fără TVA - 5.013,30 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 7951789Familie produs: M5137 SKU: M5137-063-B22-09-05 UPC: 0635226724 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,683 kg
Dimensiuni 140 × 75 mm
Domeniu de utilizare

Aplicație principală

Diametrul corpului

Lungime funcțională

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5137 (TNMU11T3..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)63mm
A2
Diametru muchie așchietoare 263mm
A3
Diametrul corpului62mm
A4
Diametrul butucului16,35mm
A5
Diametru de teșire, gaură de montaj16,35mm
B2
Adâncime de așchiere5mm
B5
Cantitate rezerve de reascuțire40mm
B6
Lungime adâncire, gaură de montaj14,3mm
B71
Lungime funcțională40mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiFDA
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii0
C2
Mărime adaptor, pe partea mașinii220
C3
Diametru de prindere, pe partea mașinii22mm
D4
Ajustabilitate0
D6
Turație, maximă154001/min
D7
Masă (greutate)0,475kg
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.0,9°
E5
Adâncimea de plonjare, max.0,5mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință9
F22
Număr de muchii așchietoare active, pe partea frontală9
F23
Number of insert mounting levels1
G13
Număr de plăcuțe amovibile poziția A9
G21
Tip de fixare plăcuță amovibilăS
G22
Cutting item type count1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
StandardISO6462
J11
Număr standard sub formă de litereA
J21
Număr articolM5137-063-B22-09-05
J22
Număr articol7372
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$TN11T3**3R*****
J42
Codificare plăcuță așchietoare, poz. ATNMU11T304R-G57
J45
Codificare plăcuță așchietoare, poz. ATNMU11T304R-G57
J6
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
J7
Dispozitiv de stocare0
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5mm
BD
Diametrul corpului62mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiFDA12G2200$$$$
CICT
Cutting item count9
CICT (F)
Număr de plăcuțe amovibile poziția A9
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere4,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii220
DC
Diametru muchie așchietoare 1 (diametru nominal)63mm
DCX
Diametru muchie așchietoare 263mm
FMT
Form type machine sideINT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază40mm
LF
Lungime funcțională40mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire40mm
OHX
Lungime în consolă40mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.0,9°
RPMX
Turație, maximă154001/min
SC
Insert shape codeT
SSC
Insert seat size code11
TSYC
Identificator imagineM5137-B1-05
ULDR
Usable length diameter ratio1,53
WT
Masă (greutate)0,475kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală9
ZEFP
Număr de muchii așchietoare active, pe circumferință9

Descriere

Freze cilindro-frontale M5137 • Xtra·tec® XT • antrenare transversală cu gaură cilindrică DIN 138 • κ=90° • metric • TN .. 11T3 .. • Dc=63mm • Z=9

Descriere unealtă

Unghi de atac de 90°
Interfețe: coadă Weldon și cu alezaj
2 adâncimi de așchiere ap max = 5, respectiv 8 mm
Gamă de diametre: 25–160 mm, respectiv 1–6″
2 variante de pas pentru diferite utilizări
Freze cilindro-frontale cu plăcuțe amovibile triunghiulare, cu două fețe

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină
Frezare plană și cilindro-frontală, plonjare oblică, frezare de buzunare și prin interpolare elicoidală
Utilizare principală: oțel și fontă
posibil: oțeluri inoxidabile și materiale greu prelucrabile

Plăcuțe

Geometrie pentru așchiere ușoară
Plăcuțe amovibile sinterizate pentru rentabilitate maximă (TNMU…)
Variantă cu muchie așchietoare secundară

Avantajele Dvs.

Fiabilitate ridicată datorită plăcuțelor amovibile stabile, cu două fețe
Rentabilitate ridicată datorită sorturilor Tiger·tec® și celor 6 muchii așchietoare per plăcuță amovibilă
Alegerea simplă a sculei și costuri reduse cu plăcuțele amovibile
Utilizare extinsă datorită diferitelor raze la colț ale plăcuțelor amovibile TNMU

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală9
D<sub>c</sub>Diametrul muchiei așchietoare63mm
d<sub>1</sub>Diametrul de îmbinare22mm
l<sub>4</sub>Lungimea maximă în consolă40mm
CodificareCodificare sculăM5137-063-B22-09-05
TipPlăcuțe amovibile posibileTNMU11T3...
GreutateGreutatea0,47kg
ZNumărul de dinți9
