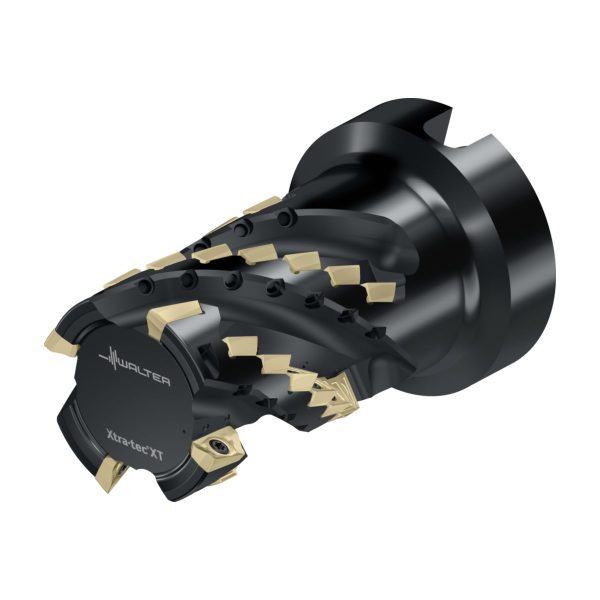

Freze știulete M5250-063-N8-04-80-16-M5250-063-N8-04-80-16-4063467241931
Freze știulete M5250-063-N8-04-80-16-M5250-063-N8-04-80-16-4063467241931

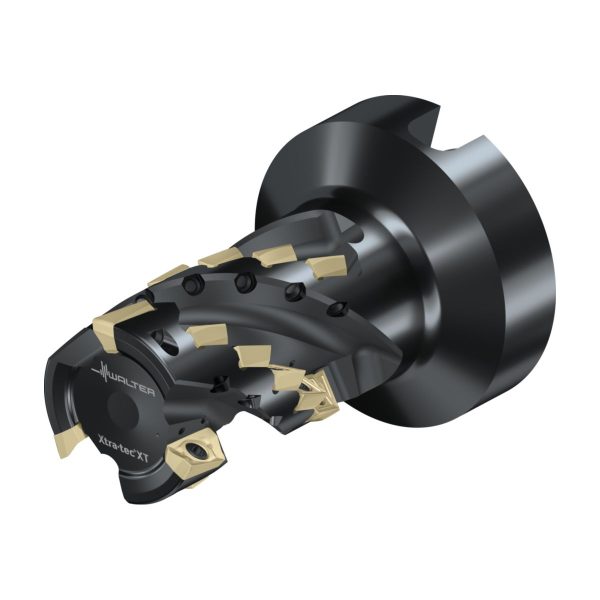

Freze știulete - M5250-050-N8-03-71-16 - imagine 2

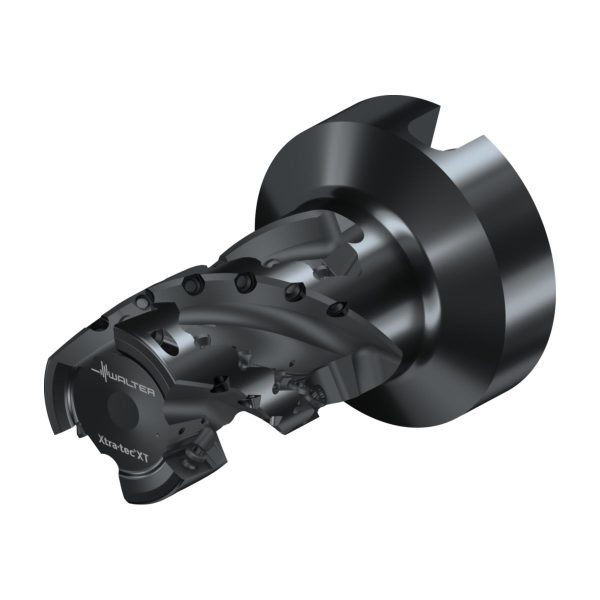

Freze știulete - M5250-050-N8-03-71-16 - imagine 3

Freze știulete – M5250-050-N8-03-71-16

Freze știulete M5250.051-B26-03-52-16-M5250.051-B26-03-52-16-4063466076763 Freze știulete – M5250.051-B26-03-52-16
Freze știulete M5250-063-N8-04-80-16-M5250-063-N8-04-80-16-4063467241931 Freze știulete – M5250-080-N8-05-99-16

7.413,91 lei fără TVA - 8.970,83 lei cu TVA

PMKNSHO
●●●●●●●●●●●
Numărul articolului: 8779954Familie produs: M5250 SKU: M5250-050-N8-03-71-16 EAN: 4063467241924 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,877 kg
Dimensiuni 180 × 80 mm
Domeniu de utilizare

Aplicație principală

, , ,

Lungimea muchiei așchietoare, max.

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

M5250 (BC..16..)
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)47,8mm
A3
Diametrul corpului47,8mm
B2
Lungimea muchiei așchietoare, max.71mm
B3
Lungime în consolă71mm
B4
Lungime utilă71mm
B5
Cantitate rezerve de reascuțire140mm
B6
Lungime cap89mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiNCT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii800
C3
Diametru de prindere, pe partea mașinii80mm
C4
Lungime coadă18mm
D11
Tip de frezăJ
D4
Ajustabilitate0
D6
Turație, maximă149001/min
D7
Masă (greutate)1,77kg
D9
Ajustabilitate0
E1
Unghiul de atac90°
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.2,972°
E5
Adâncimea de plonjare, max.0,8mm
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F24
Number of inserts per mounting level18
G13
Număr de plăcuțe amovibile poziția A3
G15
Număr de plăcuțe amovibile poziția B18
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5250-050-N8-03-71-16
J22
Codificare produs8431
J3
Codificare produsW
J41
Codare loc de separare plăcuță amovibilăWR$$BC1605**3R*****
J42
Codificare plăcuță așchietoare, poz. ABCGT160508R-G51
J51
Codare loc de separare plăcuță amovibilăWR$$SC1105**3R*****
J52
Codificare plăcuță așchietoare, poz. BSCGT110502-G51
J6
Codare loc de separare pe partea mașiniiNCT01C0800$$$$
J8
Procedee de prelucrareFZI
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.71mm
BD
Diametrul corpului47,8mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiNCT01C0800$$$$
CICT (F)
Număr de plăcuțe amovibile poziția A3
CICT (S)
Număr de plăcuțe amovibile poziția B18
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii800
DC
Diametru muchie așchietoare 1 (diametru nominal)50mm
DCX
Diametru muchie așchietoare 250mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază89mm
LF
Lungime funcțională122mm
LS
Lungime coadă18mm
LU
Lungime utilă71mm
NOI
Număr de posibilități de utilizare240
OAL
Cantitate rezerve de reascuțire140mm
OHX
Lungime în consolă122mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.2,972°
RPMX
Turație, maximă149001/min
SC
Insert shape codeS
SSC
Insert seat size code16
TSYC
Identificator imagineM5250-N-16
WT
Masă (greutate)1,77kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

Freze știulete M5250 • Xtra·tec® XT • adaptor modular NCT • κ=90° • metric • SC .. 1105 .. • Dc=50mm • Z=3

Descriere unealtă

Freze știulete cu dantură completă, cu diametre de 50–80 mm, respectiv 2–3″
Număr de dinți: z3 până la z5
Două adâncimi de așchiere diferite per diametru de așchiere

Domenii de utilizare

Pentru utilizarea în industria constructoare de mașini, industria aeronautică și aerospațială, precum și industria energetică
Materiale din oțel, fontă, oțeluri inoxidabile, materiale greu prelucrabile, precum și aluminiu și metale neferoase
Frezare cilindro-frontală, frezare de canale și frezare de buzunare
Forma de bază rombic-pozitivă a plăcuței frontale permite pătrunderea în rampă

Plăcuțe

Plăcuță amovibilă specifică sistemului, cu două muchii așchietoare BC..1605.. pentru frezele cilindro-frontale Xtra·tec® XT M5130, precum și pentru freza știulete M5250
Plăcuță periferică cu 4 muchii așchietoare SC..1105.. – specială pentru freza știulete Xtra·tec® XT M5250
Geometrie WaveCut G55W ca primă opțiune pentru așchierea materialelor din titan
Geometria G51 („cea silențioasă”) pentru scule cu lungimi mari în consolă
Plăcuță amovibilă specifică sistemului BC..1605… – cu diferite raze la colț, geometrii și sorturi

Avantajele Dvs.

Fiabilitate ridicată datorită designului stabil al sculei și al plăcuțelor amovibile
Volum mare de așchii îndepărtate datorită variantei cu dantură completă
Costuri reduse ale procesului datorită materialelor așchietoare Tiger·tec® de ultimă generație, precum și a celor două, respectiv patru muchii așchietoare utilizabile
Flexibilitate mare datorită varietății de plăcuțe amovibile specifice sistemului BC..1605… de pe partea frontală a frezei știulete
Așchiere netedă, fără vibrații, datorită plăcuței periferice speciale SC..1105… pentru M5250

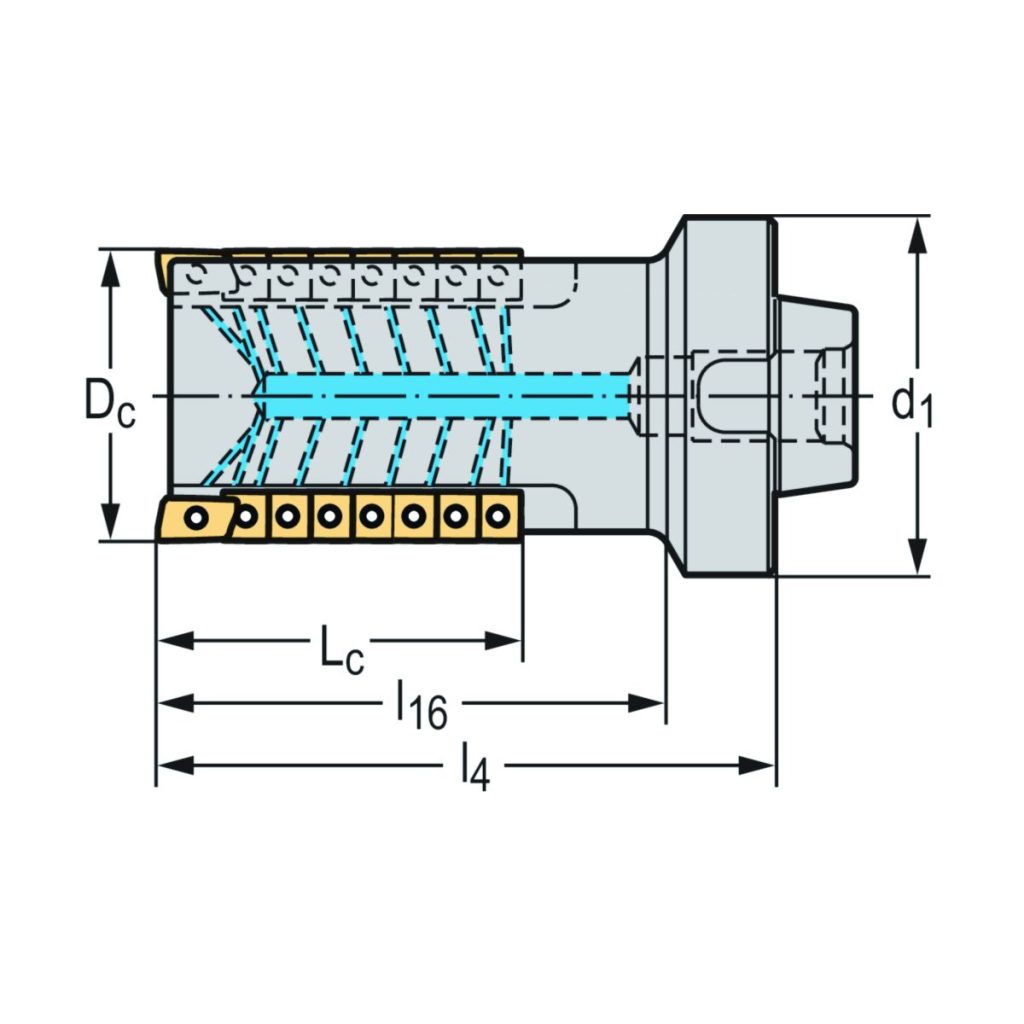

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare71mm
Nr. PlăcuțeNumăr de inserții indexabile - partea frontală3
Nr. PlăcuțeNumăr de inserții indexabile - partea circumferențială18EA
D<sub>c</sub>Diametrul muchiei așchietoare50mm
d<sub>1</sub>Diametrul de îmbinare80mm
l<sub>16</sub>Lungime utilă89mm
l<sub>4</sub>Lungimea maximă în consolă122mm
CodificareCodificare sculăM5250-050-N8-03-71-16
TipPosibile inserții indexabile - partea frontalăBC .. 1605 .. R
TipInserții indexabile posibile - partea circumferențialăSC .. 1105 ..
GreutateGreutatea1,77kg
ZNumărul de dinți3
