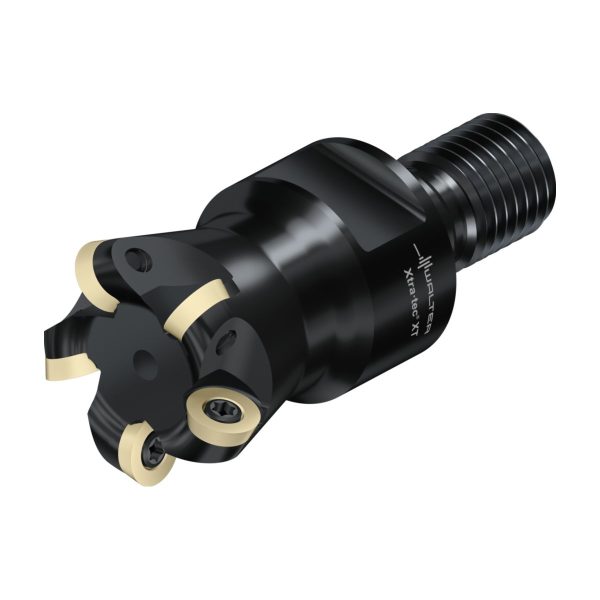

Freze cu plăcuțe rotunde - M5468-025-TC12-05-03.5 - imagine 2
Freze cu plăcuțe rotunde - M5468-025-TC12-05-03.5 - imagine 3

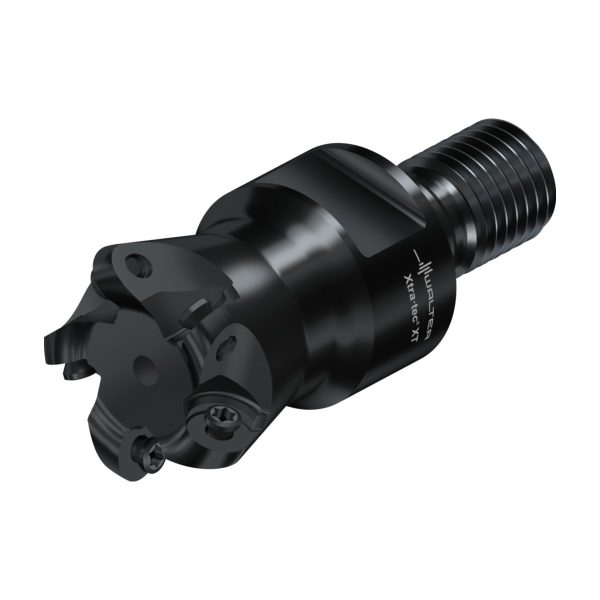

Freze cu plăcuțe rotunde – M5468-025-TC12-05-03.5

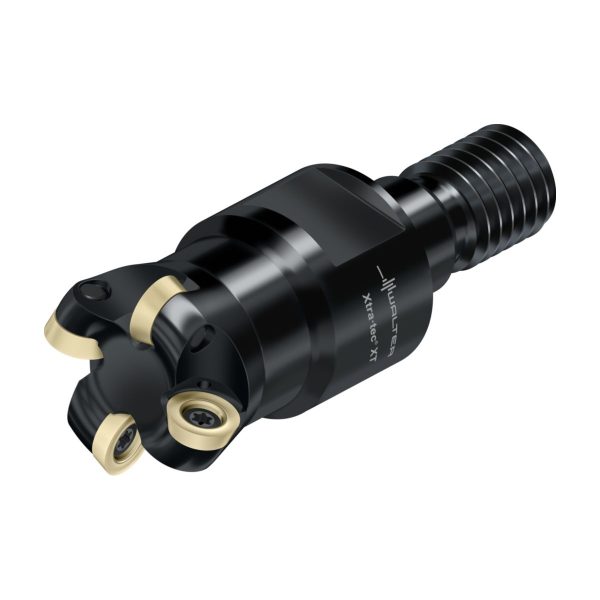

Freze cu plăcuțe rotunde M5468-020-TC10-05-02.5-M5468-020-TC10-05-02.5-0645090727 Freze cu plăcuțe rotunde – M5468-015-TC08-03-03.5
Freze cu plăcuțe rotunde M5468-020-TC10-05-02.5-M5468-020-TC10-05-02.5-0645090727 Freze cu plăcuțe rotunde – M5468-030-TC16-06-03.5

2.200,08 lei fără TVA - 2.662,10 lei cu TVA

PMKNSHO
●●●●●●●●●●●●●
Numărul articolului: 7988698Familie produs: M5468 SKU: M5468-025-TC12-05-03.5 UPC: 0645103727 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,115 kg
Dimensiuni 100 × 25 mm
Domeniu de utilizare

Aplicație principală

, , , ,

Diametrul corpului

Lungime coadă

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Freze de copiere M5468 pentru tipul de plăcuţă RD.X07T1..
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)25mm
A2
Diametru muchie așchietoare 225mm
A3
Diametrul corpului24,1mm
B2
Lungimea muchiei așchietoare, max.35mm
B3
Lungime în consolă35mm
B4
Lungime utilă35mm
B5
Cantitate rezerve de reascuțire57mm
B6
Lungime cap35mm
BLD
Identificator imagine4
C11
Coadă, pe partea mașiniiSAW
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii120
C3
Diametru de prindere, pe partea mașinii22mm
C4
Lungime coadă22mm
D11
Tip de frezăN
D6
Turație, maximă400001/min
D7
Masă (greutate)0,093kg
D9
Ajustabilitate0
E2
Unghi de degajare lateral0°
E3
Unghi axial de așchiere0°
E4
Unghi de plonjare, max.5,7°
E5
Adâncimea de plonjare, max.0,55mm
F1
Sensul de așchiereR
F22
Număr de muchii așchietoare active, pe partea frontală5
F23
Number of insert mounting levels1
F24
Number of inserts per mounting level3
G21
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
H4
Execuția sculeiS
J1
Standard-
J21
Număr articolM5468-025-TC12-05-03.5
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$RD07T1M03R***M0
J42
Codificare plăcuță așchietoare, poz. ARDHX07T1M0-A57
J45
Codificare plăcuță așchietoare, poz. ARDHX07T1M0-A57
J6
Codare loc de separare pe partea mașiniiSAW02A0120$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-87
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.3,5mm
BD
Diametrul corpului24,1mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiSAW02A0120$$$$
CICT
Cutting item count3
CICT (F)
Număr de plăcuțe amovibile poziția A3
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CWX
Lățime maximă de așchiere6,5mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii120
DC
Diametru muchie așchietoare 1 (diametru nominal)18mm
DCX
Diametru muchie așchietoare 225mm
FMT
Form type machine sideEXT
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime corp de bază35mm
LF
Lungime funcțională35mm
LS
Lungime coadă22mm
LU
Lungime utilă35mm
NOI
Număr de posibilități de utilizare300
OAL
Cantitate rezerve de reascuțire57mm
OHX
Lungime în consolă35mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.5,7°
RPMX
Turație, maximă400001/min
SC
Insert shape codeR
TSYC
Identificator imagineM5468-TC-03.5
ULDR
Usable length diameter ratio2,3
WT
Masă (greutate)0,093kg
XYWD
xyw plane distance-35mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală5
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze cu plăcuțe rotunde M5468 • Xtra·tec® XT • Cilindric modular • metric • RD .. 07T1 .. • Dc=18mm • Z=5

Descriere unealtă

Freze cu plăcuțe rotunde Xtra·tec® XT M5468​
Fără elemente de asamblare perturbatoare
Evacuare bună a așchiilor în timpul prelucrării buzunarelor adânci

Domenii de utilizare

Sistem universal pentru frezare de copiere, frezare plană, frezare în rampă, frezare de buzunare și prin interpolare circulară
Ideal pentru frezarea de copiere la adaosuri de prelucrare mici
Pentru oțel, oțeluri inoxidabile, fontă, metale neferoase, materiale greu prelucrabile, precum și pentru prelucrare dură​
Domenii de utilizare: Industria constructoare de mașini, industria aeronautică și aerospațială, industria medicală, industria electronică, industria de mecanică fină

Plăcuțe

Până la 8 muchii așchietoare cu formă de bază pozitivă​
7 mărimi ale plăcuțelor amovibile:​ RD.X0501M0​
RD.X07T1M0​
RO.X0803M04
RO.X10T3M08​
RO.X1204M08​
RO.X1605M08​
RO.X2006M08​
Cu contur sinterizat (RDM…/ ROM..)
Cu rectificare periferică (ROG.., RDH…/ ROH..)

Avantajele Dvs.

Productivitate maximă datorită regimului de așchiere și durabilității maxime ​
Fiabilitate maximă datorită indexării plăcuțelor amovibile prin fațete
Adaptate perfect la prelucrare datorită diferitelor mărimi și geometrii ale plăcuțelor amovibile
Flexibilitate mare pentru utilizare în sistemele de preluare existente datorită interfeței cilindrice-modulare
Rentabilitate ridicată datorită sorturilor Tiger·tec® și numărului mai mare de dinți
Costuri reduse pentru scule și cheltuieli minimizate datorită utilizării universale

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare3,5mm
d<sub>1</sub>Diametrul de îmbinare22mm
D<sub>a</sub>Diametrul maxim de tăiere25mm
l<sub>4</sub>Lungimea funcțională35mm
CodificareCodificare sculăM5468-025-TC12-05-03.5
RRază3,5mm
TipPlăcuțe amovibile posibileRD . X07T1M0
GreutateGreutatea0,09kg
ZNumărul de dinți5
Nr. PlăcuțeNumărul de plăcuțe amovibile5
