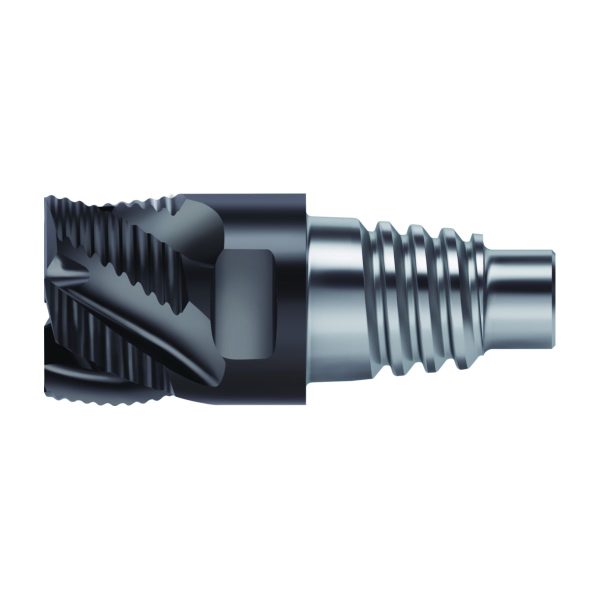

Freze cilindro-frontale/de canelare din carbură metalică - MC320-10.0E5P-WJ30TF - imagine 1

Freze cilindro-frontale/de canelare din carbură metalică – MC320-10.0E5P-WJ30TF

Freze cilindro-frontale/de canelare din carbură metalică – MC320-10.0E4P-WJ30TF
Freze cilindro-frontale/de canelare din carbură metalică – MC320-12.0E4P-WJ30TF

637,01 lei fără TVA - 770,78 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7438179Familie produs: MC320 SKU: MC320-10.0E5P-WJ30TF EAN: 4042446292812 Categorii: , , , Brand:

Preturile sunt fără TVA

Bucăți/set
2
Preț/bucată RON
637,01 lei
Preț/set RON
1.274,02 lei
Preț/bucată EUR
119,00 €
Preț/set EUR
238,00 €
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,019 kg
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze cilindro-frontale/de canelare din carbură metalică MC320
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,7mm
A5
Diametrul gâtului9,7mm
B2
Lungimea muchiei așchietoare, max.5,5mm
B3
Lungime în consolă12,4mm
B4
Lungime utilă12,4mm
B5
Cantitate rezerve de reascuțire23,6mm
B6
Lungime cap12,4mm
B71
Lungime funcțională12,4mm
B9
Lungime gât12,4
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii9,7mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,01kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință5
F22
Număr de muchii așchietoare active, pe partea frontală5
F3
Sens eliceR
F4
Unghiul elicei40°
G1
Rază la colț0,35mm
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J21
Număr articolMC320-10.0E5P-WJ30TF
J22
Codificare produs6654
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFPL
LPR
Lungime în consolă12,4mm
NSM
Număr standard caracteristicăDIN4000-82
OAL
Cantitate rezerve de reascuțire23,6mm
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5,5mm
BD
Diametrul corpului9,7mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiHR
CCMS
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DN
Diametrul gâtului9,7mm
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property1
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime corp de bază12,4mm
LF
Lungime funcțională12,4mm
LU
Lungime utilă12,4mm
OAL
Cantitate rezerve de reascuțire23,6mm
OHX
Lungime în consolă12,4mm
PHI
Phi0°
RE
Rază la colț0,35mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC320-E-P
ULDR
Usable length diameter ratio1,24
WT
Masă (greutate)0,01kg
XYWD
xyw plane distance-12,4mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință5

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MC320 • ConeFit • metric • flute helix angle 40° • center cutting capability • WJ30TF • Dc=10mm • R=0,35mm • Z=5

Descriere unealtă

Sistem cu capete de frezare interschimbabile ConeFit
Sortul: WK30TF
Degroșare mai eficientă – cu noul profil zimțat
Rază de protecție
Utilizare principală: Oțel (ISO P)
Utilizare secundară: oțeluri inoxidabile (ISO M)
fontă (ISO K)
Materiale greu prelucrabile (ISO S)

Domenii de utilizare

Utilizare universală
Prelucrări de degroșare

Avantajele Dvs.

Consum de putere cu 30% mai redus în procesul de frezare datorită noului profil de degroșare
Sculă robustă
Utilizare universală, specială pentru degroșare
Așchii scurte
Proces de frezare foarte lin
Ideal pentru condiții de utilizare instabile

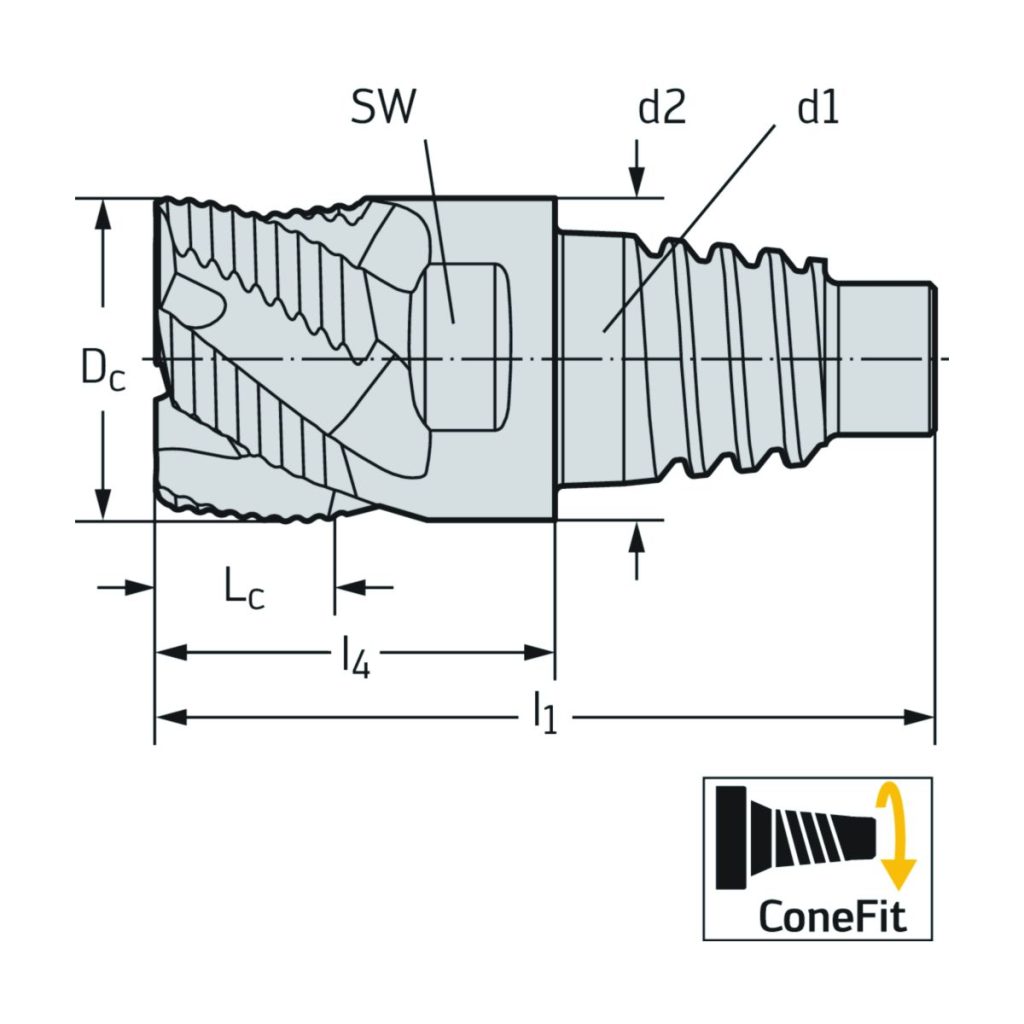

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5,5mm
d<sub>1</sub>Diametrul coziiE10
D<sub>c</sub>Diametrul muchiei așchietoare10mm
d<sub>2</sub>Diametrul corpului9,7mm
l<sub>1</sub>Lungimea totală23,6mm
l<sub>4</sub>Lungimea funcțională12,4mm
CodificareCodificare sculăMC320-10.0E5P-WJ30TF
SWDimensiunea cheii8mm
ZNumărul de dinți5
