Freze cilindro-frontale/de canelare din carbură metalică – MC326-10.0E3P-WJ30TF

Freze cilindro-frontale/de canelare din carbură metalică – MC326.11.1W4D-WK40TF
Freze cilindro-frontale/de canelare din carbură metalică MC326-25.0E3P-WJ30TF-MC326-25.0E3P-WJ30TF-4063467148650 Freze cilindro-frontale/de canelare din carbură metalică – MC326-16.0E3P-WJ30TF

376,85 lei fără TVA - 455,99 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8760495Familie produs: MC326 SKU: MC326-10.0E3P-WJ30TF EAN: 4063467148612 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MC326 ConeFit fără rază la colţ, N 50
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,7mm
A5
Diametrul gâtului9,7mm
B2
Lungimea muchiei așchietoare, max.5,5mm
B3
Lungime în consolă12,4mm
B4
Lungime utilă12,4mm
B5
Cantitate rezerve de reascuțire23,6mm
B6
Lungime cap12,4mm
B71
Lungime funcțională12,4mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii4
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii9,7mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere13,5°
E4
Unghi de plonjare, max.20°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință3
F22
Număr de muchii așchietoare active, pe partea frontală3
F3
Sens eliceR
F4
Unghiul elicei45°
G2
Lățime fațetă de colț0,1mm
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TF
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J21
Număr articolMC326-10.0E3P-WJ30TF
J22
Codificare produs849
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
J8
Codare loc de separare pe partea mașiniiFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5,5mm
BD
Diametrul corpului9,7mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
CHW
Lățime fațetă de colț0,1mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DN
Diametrul gâtului9,7mm
FHA
Unghiul elicei45°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere13,5°
GRADE
Denumire sort de la producătorWJ30TF
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază12,4mm
LF
Lungime funcțională12,4mm
LU
Lungime utilă12,4mm
OAL
Cantitate rezerve de reascuțire23,6mm
OHX
Lungime în consolă12,4mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.20°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMC326-E-3-P
ULDR
Usable length diameter ratio1,24
WT
Masă (greutate)0kg
XYWD
xyw plane distance-12,4mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală3
ZEFP
Număr de muchii așchietoare active, pe circumferință3

Descriere

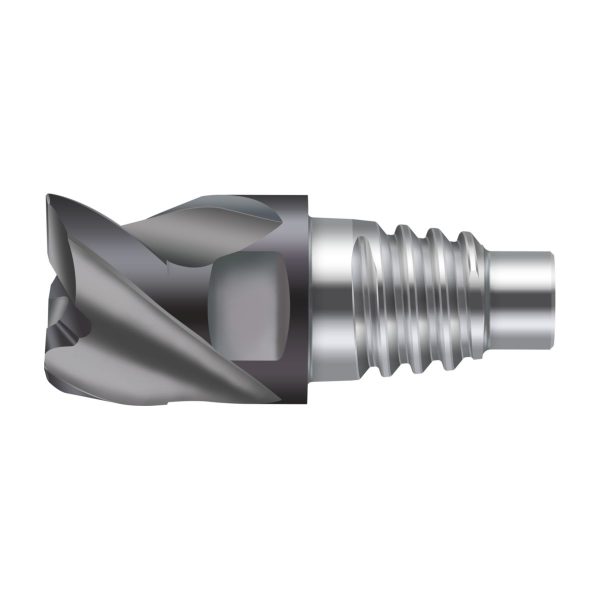

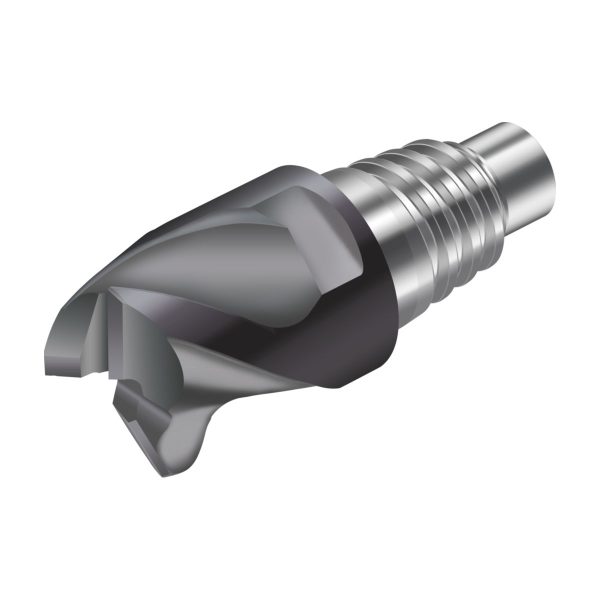

Freze cilindro-frontale/de canelare din carbură metalică MC326 • ConeFit • metric • flute helix angle 45° • Tip N 50 • center cutting capability • WJ30TF • Dc=10mm • Z=3

Descriere unealtă

Freză universală de mare viteză
Unghi de 50° al elicei

Domenii de utilizare

Pentru degroșare și finisare
Pentru frezarea de buzunare, frezarea în rampă și frezarea pe contur
Utilizare principală: Grupă de materiale ISO P
Utilitare secundară: Grupe de materiale ISO M, K și S
Domenii de utilizare: Industria constructoare de mașini, industria energetică, industria medicală, industria aeronautică și aerospațială și industria auto

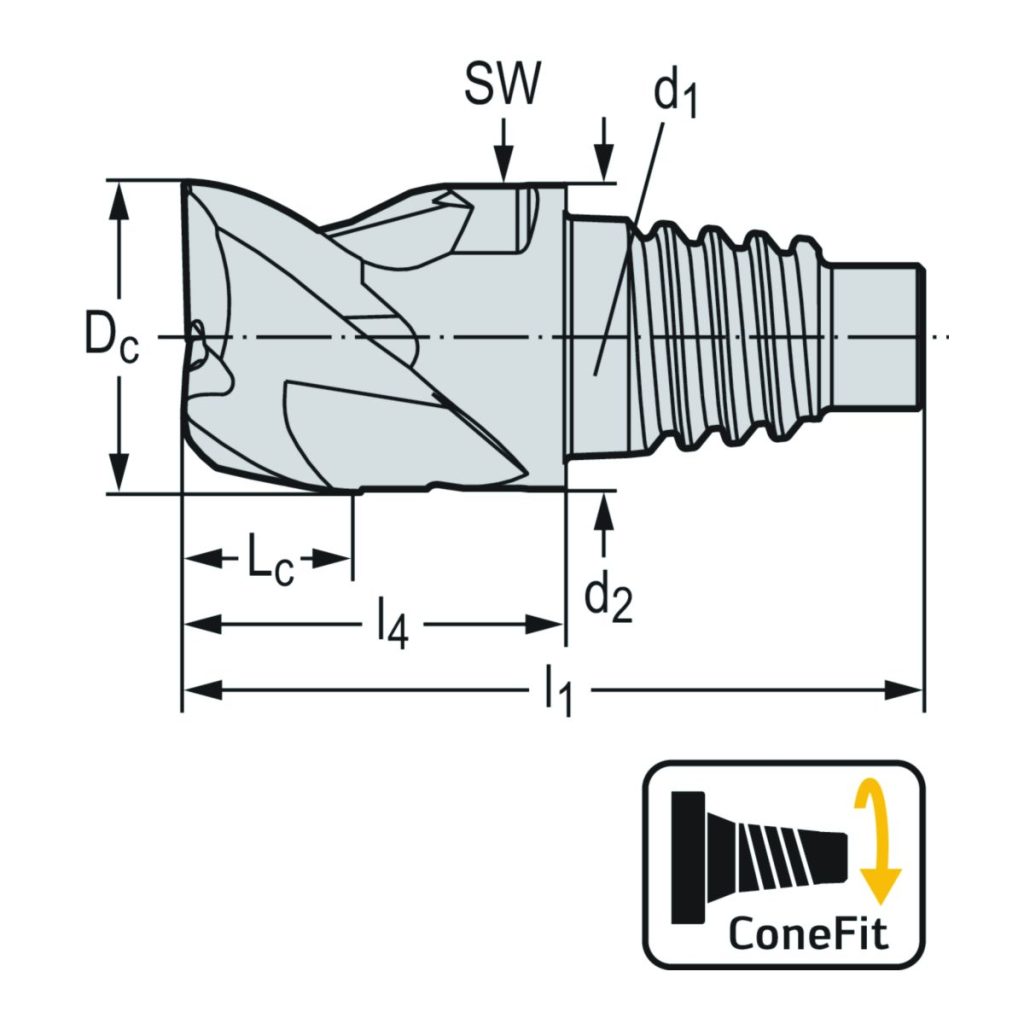

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5,5mm
l<sub>11</sub>Lățimea fațetei de colț0,1mm
d<sub>1</sub>Diametrul coziiE10
D<sub>c</sub>Diametrul muchiei așchietoare10mm
d<sub>2</sub>Diametrul corpului9,7mm
l<sub>1</sub>Lungimea totală23,6mm
l<sub>4</sub>Lungimea funcțională12,4mm
CodificareCodificare sculăMC326-10.0E3P-WJ30TF
SWDimensiunea cheii8mm
ZNumărul de dinți3
