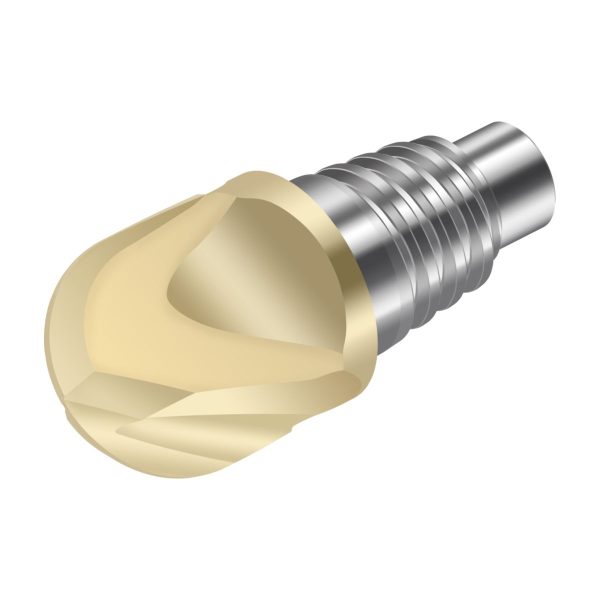

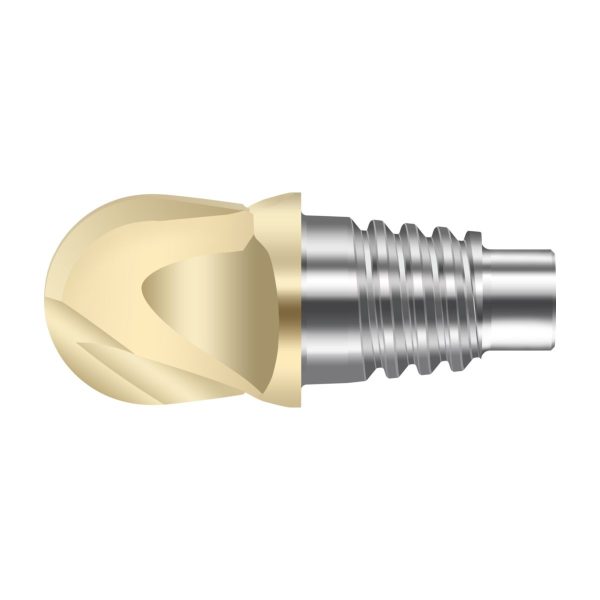

Freze de copiere din carbură metalică – MC430-10.0E2PS-WJ30TP

Freze de copiere din carbură metalică MC430-12.0E2PS-WJ30TP-MC430-12.0E2PS-WJ30TP-4063467149848 Freze de copiere din carbură metalică – MC430-16.0E2PS-WJ30TP
Freze de copiere din carbură metalică MC430-12.0E2PS-WJ30TP-MC430-12.0E2PS-WJ30TP-4063467149848 Freze de copiere din carbură metalică – MC430-12.0E2PS-WJ30TP

438,95 lei fără TVA - 531,13 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 8760682Familie produs: MC430 SKU: MC430-10.0E2PS-WJ30TP EAN: 4063467149831 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Aplicație principală

Lungimea muchiei așchietoare, max.

Poziție unghiulară, adaptor, pe partea piesei

Tip unealtă

Aplicație secundară

,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de copiere din carbură metalică MC430
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,7mm
A5
Diametrul gâtului9,7mm
B2
Lungimea muchiei așchietoare, max.8mm
B3
Lungime în consolă11,8mm
B4
Lungime utilă11,8mm
B5
Cantitate rezerve de reascuțire23mm
B6
Lungime cap11,8mm
B71
Lungime funcțională11,8mm
BLD
Identificator imagine6
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii4
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii9,7mm
D6
Turație, maximă9999991/min
D7
Masă (greutate)0kg
E2
Unghi de degajare lateral10,5°
E3
Unghi axial de așchiere1°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință2
F22
Număr de muchii așchietoare active, pe partea frontală2
F3
Sens eliceR
F4
Unghiul elicei10°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TP
H5
Acoperire/suprafațăTiAlN/ZrN
J1
StandardPWZ-NORM
J21
Număr articolMC430-10.0E2PS-WJ30TP
J22
Codificare produs8642
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
J8
Procedee de prelucrareFFO
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8mm
BD
Diametrul corpului9,7mm
BMC
Execuția sculeiH
CCMS
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN/ZrN
CPDF
Diviziune0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DN
Diametrul gâtului9,7mm
FHA
Unghiul elicei10°
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral10,5°
GAMP
Unghi axial de așchiere1°
GRADE
Denumire sort de la producătorWJ30TP
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională11,8mm
OAL
Cantitate rezerve de reascuțire23mm
OHX
Lungime în consolă11,8mm
PHI
Phi0°
RE
Rază la colț5mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.15°
RPMX
Turație, maximă9999991/min
TSYC
Identificator imagineMC430-E-2-P-S
ULDR
Usable length diameter ratio1,18
WT
Masă (greutate)0kg
XYWD
xyw plane distance-11,8mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală2
ZEFP
Număr de muchii așchietoare active, pe circumferință2

Descriere

Freze de copiere din carbură metalică MC430 • WJ30TP • metric • flute helix angle° • Dc= • R= • Z=

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare8mm
d<sub>2</sub>Diametrul corpului9,7mm
d<sub>1</sub>Codul dimensiunii de îmbinareE10
D<sub>c</sub>Diametrul muchiei așchietoare10mm
l<sub>1</sub>Lungimea totală23mm
l<sub>4</sub>Lungimea funcțională11,8mm
CodificareCodificare sculăMC430-10.0E2PS-WJ30TP
RRază5mm
SWDimensiunea cheii6mm
ZNumărul de dinți2
