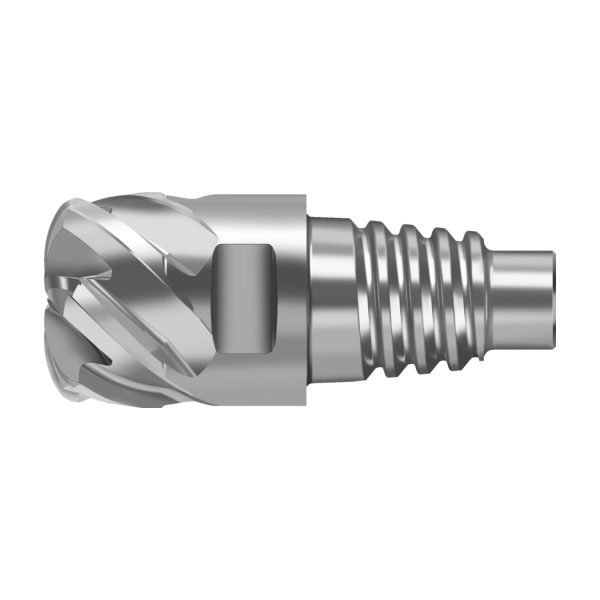

Freze de avans mare din carbură metalică - MD025.15.9E6P203-WJ30RA - imagine 1
Freze de avans mare din carbură metalică - MD025.15.9E6P203-WJ30RA - imagine 2

Freze de avans mare din carbură metalică – MD025.15.9E6P203-WJ30RA

Freze de avans mare din carbură metalică – MD025.19.1E6P203-WJ30RD
Freze de avans mare din carbură metalică – MD025.19.1E6P203-WJ30RA

1.391,78 lei fără TVA - 1.684,05 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 7745709Familie produs: MD025 SKU: MD025.15.9E6P203-WJ30RA EAN: 4042446303655 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,081 kg
Dimensiuni 81 × 35 mm
Domeniu de utilizare

Aplicație principală

,

Lungimea muchiei așchietoare, max.

Unghi axial de așchiere

Tip unealtă

Aplicație secundară

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze de avans mare din carbură metalică MD025
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15,5mm
A5
Diametrul gâtului15,5mm
B2
Lungimea muchiei așchietoare, max.8,5mm
B3
Lungime în consolă18,7mm
B4
Lungime utilă18,7mm
B5
Cantitate rezerve de reascuțire35,7mm
B6
Lungime cap18,7mm
B71
Lungime funcțională18,7mm
B9
Lungime gât18,7
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii15,5mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,067kg
E2
Unghi de degajare lateral-18°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.5°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință6
F22
Număr de muchii așchietoare active, pe partea frontală6
F3
Sens eliceR
F4
Unghiul elicei50°
G1
Rază la colț8mm
G7
2,032
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30RA
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN + TiAl
J1
StandardPWZ-NORM
J21
Număr articolMD025.15.9E6P203-WJ30RA
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04B0160$$$$
J7
Codare loc de separare pe partea mașinii0
J8
Procedee de prelucrareFNU
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.8,5mm
BD
Diametrul corpului15,5mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04B0160$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN + TiAl
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)15,875mm
DN
Diametrul gâtului15,5mm
FHA
Unghiul elicei50°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral-18°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30RA
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LB
Lungime cap18,7mm
LF
Lungime funcțională18,7mm
LU
Lungime utilă18,7mm
OAL
Cantitate rezerve de reascuțire35,7mm
OHX
Lungime în consolă18,7mm
PHI
Phi0°
RE
Rază la colț8mm
RHO
Rho0°
RMPX
Unghi de plonjare, max.5°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineMD025.E-P-R
ULDR
Usable length diameter ratio1,178
WT
Masă (greutate)0,067kg
XYWD
xyw plane distance-18,7mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFP
Număr de muchii așchietoare active, pe circumferință6

Descriere

Freze de avans mare din carbură metalică MD025 • ConeFit • inch • flute helix angle 50° • WJ30RA • Dc=15,875mm • Z=6

Descriere unealtă

Sistem cu capete de frezare interschimbabile ConeFit
Freze din carbură metalică cu geometrie frontală High-Feed
Rază frontală mare Rf
Freze High-Feed la cel mai înalt nivel

Domenii de utilizare

Degroșare aproape de formă cu avansuri mari pe dinte la adâncimi de așchiere mici
Prelucrarea suprafețelor cu formă de buzunar, canale și cu formă complexă
Grupe de materiale ISO P, respectiv M și S
Domenii de utilizare: Fabricarea de ștanțe și matrițe, industria medicală, industria aeronautică și aerospațială, precum și industria energetică

Avantajele Dvs.

Fiabilitate ridicată datorită sarcinii radiale reduse a sculei
Scule High-Feed cu și mai mulți dinți pentru productivitate maximă
Ideal pentru utilizarea variabilă a componentelor complexe datorită formei constructive compacte și diametrului redus al gâtului pentru cavități adânci

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,335inch
d<sub>1</sub>Diametrul de îmbinareE16
D<sub>c</sub>Diametrul muchiei așchietoare0,625inch
l<sub>1</sub>Lungimea totală1,406inch
l<sub>4</sub>Lungime maximă în consolă0,736inch
CodificareCodificare sculăMD025.15.9E6P203-WJ30RA
R<sub>f</sub>Rază0,315inch
RRază0,08inch
x<sub>f</sub>Ofset rază0,118inch
R<sub>ers</sub>Rază de rezervă0,11inch
SWDimensiunea cheii0,472inch
ZNumărul de dinți6
