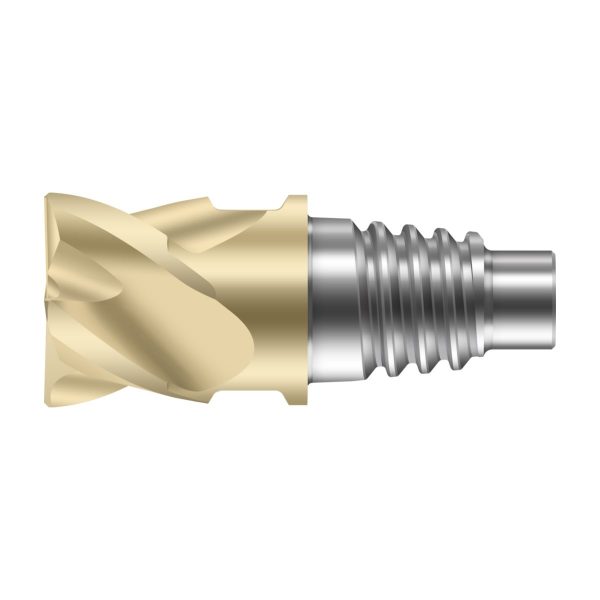

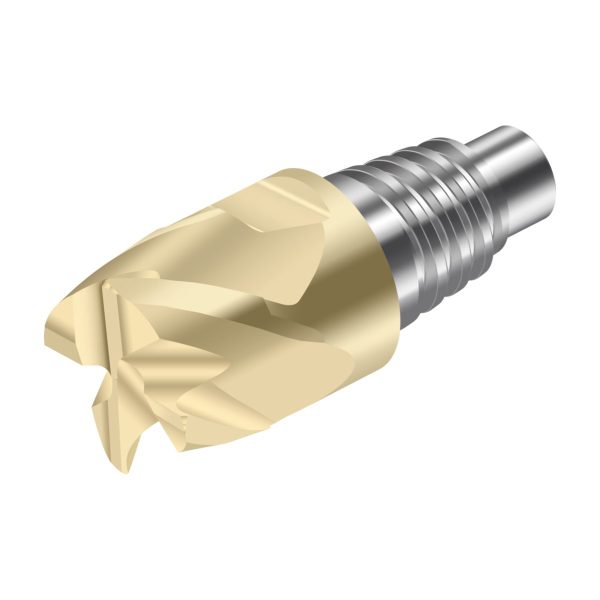

Freze cilindro-frontale/de canelare din carbură metalică – MD340-10.0E4P-WJ30TP

Freze cilindro-frontale/de canelare din carbură metalică MD340-20.0E4P400-WJ30TP-MD340-20.0E4P400-WJ30TP-4063467148841 Freze cilindro-frontale/de canelare din carbură metalică – MD340-20.0E4P400-WJ30TP
Freze cilindro-frontale/de canelare din carbură metalică MD340-20.0E4P-WJ30TP-MD340-20.0E4P-WJ30TP-4063467148698 Freze cilindro-frontale/de canelare din carbură metalică – MD340-16.0E4P-WJ30TP

486,59 lei fără TVA - 588,77 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8760570Familie produs: MD340 SKU: MD340-10.0E4P-WJ30TP EAN: 4063467148667 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,015 kg
Domeniu de utilizare

Lungimea muchiei așchietoare, max.

Tip unealtă

Aplicație secundară

, ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

MD340, fără rază la colţ, oţel, z=4
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)9,7mm
A5
Diametrul gâtului9,7mm
B2
Lungimea muchiei așchietoare, max.5,5mm
B3
Lungime în consolă12,4mm
B4
Lungime utilă12,4mm
B5
Cantitate rezerve de reascuțire23,6mm
B6
Lungime cap12,4mm
B71
Lungime funcțională12,4mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii4
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii100
C3
Diametru de prindere, pe partea mașinii9,7mm
D6
Turație, maximă9999991/min
D7
Masă (greutate)0,015kg
E2
Unghi de degajare lateral6°
E3
Unghi axial de așchiere4°
E4
Unghi de plonjare, max.6°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință4
F22
Număr de muchii așchietoare active, pe partea frontală4
F3
Sens eliceR
F4
Unghiul elicei39°
G2
Lățime fațetă de colț0,2mm
G3
Unghi fațetă de protecție45°
H11
Codificare standard sort, utilizare principală-
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorWJ30TP
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN/ZrN
J1
StandardP-NORM
J21
Număr articolMD340-10.0E4P-WJ30TP
J22
Codificare produs7891
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
J8
Codare loc de separare pe partea mașiniiFPL
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.5,5mm
BD
Diametrul corpului9,7mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04A0100$$$$
CHW
Lățime fațetă de colț0,2mm
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN/ZrN
CP
Coolant pressureMPaMPa
CPDF
Diviziune0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii100
DC
Diametru muchie așchietoare 1 (diametru nominal)10mm
DN
Diametrul gâtului9,7mm
FHA
Unghiul elicei39°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral6°
GAMP
Unghi axial de așchiere4°
GRADE
Denumire sort de la producătorWJ30TP
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
KCH
Unghi fațetă de protecție45°
LB
Lungime corp de bază12,4mm
LF
Lungime funcțională12,4mm
LU
Lungime utilă12,4mm
OAL
Cantitate rezerve de reascuțire23,6mm
OHX
Lungime în consolă12,4mm
PHI
Phi0°
RHO
Rho0°
RMPX
Unghi de plonjare, max.6°
RPMX
Turație, maximă9999991/min
TSYC
Identificator imagineMD340-E-4-P
ULDR
Usable length diameter ratio1,24
WT
Masă (greutate)0,015kg
XYWD
xyw plane distance-12,4mm
XZWD
xzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală4
ZEFP
Număr de muchii așchietoare active, pe circumferință4

Descriere

Freze cilindro-frontale/de canelare din carbură metalică MD340 • ConeFit • metric • flute helix angle 39° • center cutting capability • WJ30TP • Dc=10mm • Z=4

Descriere unealtă

Dezvoltate pentru așchierea tuturor materialelor ISO P la cel mai înalt nivel
Dc = diametru de 2–25 mm (metric)/1/16–¾ (inch)
Freze din carbură metalică pentru așchierea oțelului
Cu tăiș pe centru

Domenii de utilizare

Geometrie de degroșare/finisare
Frezare fiabilă în cazul unui volum extrem de mare de așchii îndepărtate
Utilizare universală pentru validarea unui proces rentabil de frezare

Avantajele Dvs.

Performanță maximă în procesul de așchiere a materialelor ISO P datorită sortului Walter
Cursivitate optimă în prelucrare și creșterea durabilității datorită geometriei speciale

Grade

Identificare foarte bună a uzurii datorită stratului superficial ZrN
ISO P: sort tenace pentru frezare WK40TP cu acoperire TiAlN și ZrN

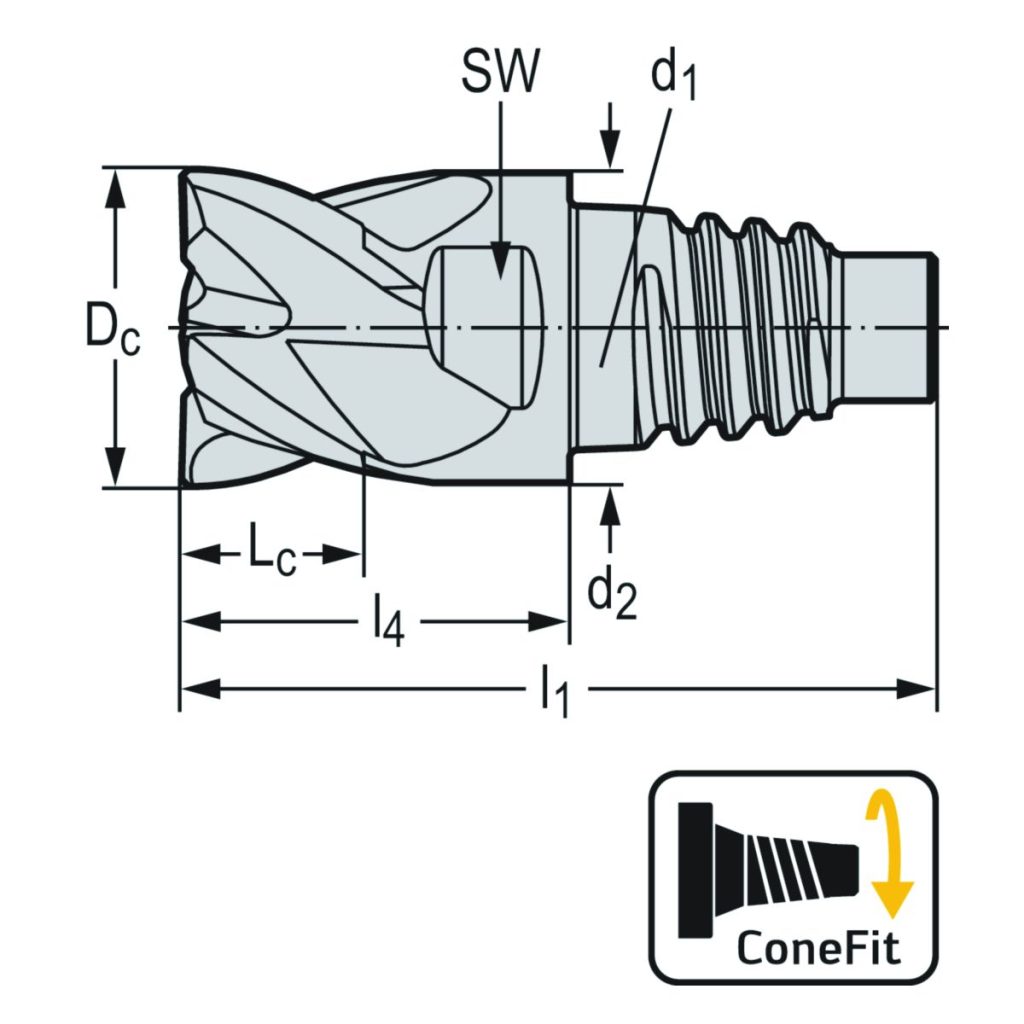

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare5,5mm
l<sub>11</sub>Lățimea fațetei de colț0,2mm
d<sub>1</sub>Codul dimensiunii de îmbinareE10
D<sub>c</sub>Diametrul muchiei așchietoare10mm
d<sub>2</sub>Diametrul corpului9,7mm
l<sub>1</sub>Lungimea totală24mm
l<sub>4</sub>Lungimea funcțională12mm
CodificareCodificare sculăMD340-10.0E4P-WJ30TP
SWDimensiunea cheii8mm
ZNumărul de dinți4
