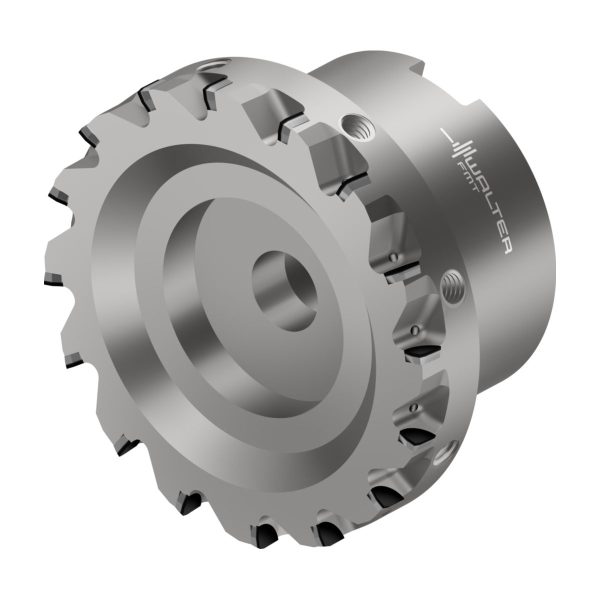

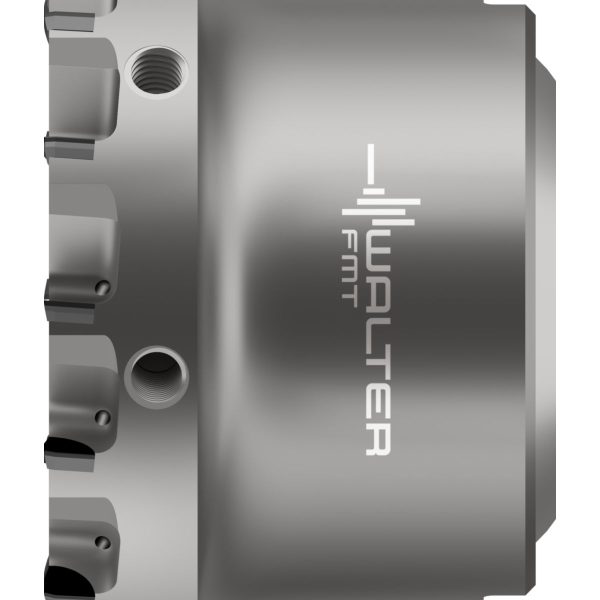

Freze frontale PCD – MP060-125B22P WDN20
16.653,18 lei fără TVA - 20.150,35 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 4,091 kg |
|---|---|
| Dimensiuni | 265 × 130 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lățime minimă de așchiere | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze frontale PCD MP060 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 124,6 | mm |
A3 | Diametrul corpului | 124,6 | mm |
B11 | Lățime minimă de așchiere | 5 | mm |
B5 | Înălțime totală | 2 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | FDA | |
C12 | Formă adaptor, pe partea mașinii | 12 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 0 | |
C2 | Mărime adaptor, pe partea mașinii | 400 | |
C3 | Diametru de prindere, pe partea mașinii | 40 | mm |
D6 | Turație, maximă | 1/min | 1/min |
E2 | Masă (greutate) | 3,181 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 4 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 22 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 22 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 4 | ° |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H3 | Denumire sort de la producător | WDN20 | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | PKD | |
J1 | Standard | ISO6462 | |
J11 | Număr standard sub formă de litere | A | |
J22 | Codificare produs | 8591 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | FDA12G4000$$$$ | |
J8 | Procedee de prelucrare | FNU | |
NSM | Număr standard caracteristică | DIN4000-83 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BD | Diametrul corpului | 124,6 | mm |
BMC | Execuția sculei | S | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | FDA12G4000$$$$ | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
COATING | Acoperire/suprafață | PKD | |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 400 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 125,6 | mm |
FHA | Unghiul elicei | 4 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | INT | |
GAMF | Unghi de degajare lateral | 0 | ° |
GAMP | Unghi axial de așchiere | 4 | ° |
GRADE | Denumire sort de la producător | WDN20 | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime cap | 63 | mm |
LF | Lungime funcțională | 63 | mm |
OAL | Cantitate rezerve de reascuțire | 63 | mm |
OHX | Lungime în consolă | 63 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 13000 | 1/min |
TSYC | Identificator imagine | MP060-B1 | |
ULDR | Usable length diameter ratio | 1,5 | |
WT | Masă (greutate) | 3,181 | kg |
XYWD | xyw plane distance | -63 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 22 | |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 22 |
Descriere
Freze frontale PCD MP060 • metric • flute helix angle 4° • WDN20 • Dc=125,6mm • Z=22
Descriere unealtă
Freze frontale MP060 cu număr maxim de dinți
diametre de 40–125 mm
Domenii de utilizare
Metale neferoase (de exemplu, aluminiu, aliaje Al-Si, magneziu și aliaje de magneziu), precum și materiale plastice și materiale compozite întărite cu fibre
Domenii de utilizare: industria auto, industria aeronautică și aerospațială, inginerie mecanică generală
Prelucrări prin frezare cu cea mai înaltă calitate a suprafeței
Utilizare cu emulsie sau cu MQL
Avantajele Dvs.
Prelucrare precisă, rentabilă
Durabilități de 20 până la de 200 de ori mai ridicate (comparativ cu sculele din carbură metalică convenționale de pe piață)
Forțe de așchiere reduse și tendință redusă de apariție a vibrațiilor datorită geometriilor optimizate
Costuri reduse cu materialul așchietor datorită durabilității extrem de ridicate
Posibilitate de recondiționare și/sau reechipare

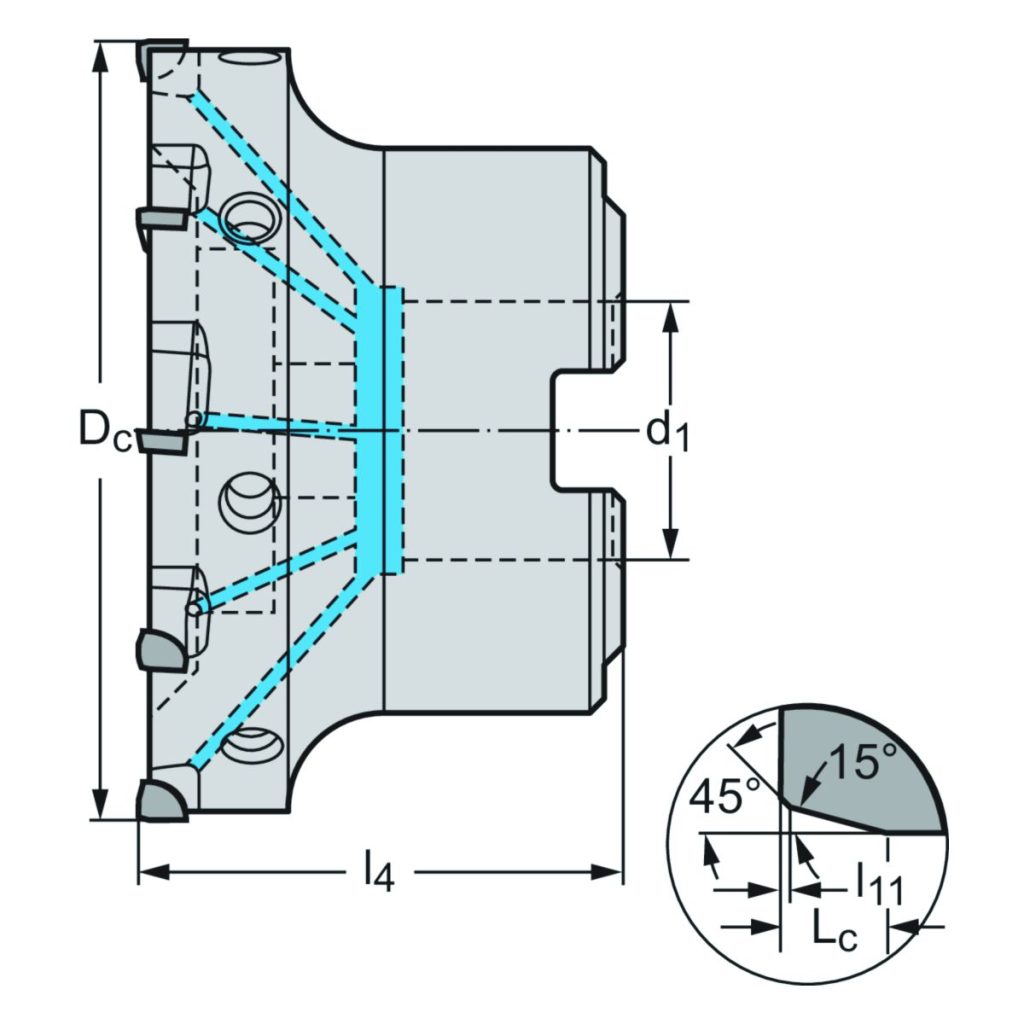

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| l<sub>11</sub> | Lățimea fațetei de colț | 0,1 | mm |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 1,1 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 125 | mm |
| d<sub>1</sub> | Diametrul de îmbinare | 40 | mm |
| l<sub>4</sub> | Lungime maximă în consolă | 63 | mm |
| Codificare | Codificare sculă | MP060-125B22P WDN20 | |
| Greutate | Greutatea | 3,2 | kg |
| Z | Numărul de dinți | 22 |
