Freze cilindro-frontale PCD – MP260-016T02P WDN20
3.479,45 lei fără TVA - 4.210,13 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,052 kg |
|---|---|
| Dimensiuni | 89 × 28 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Denumire sort de la producător | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze cilindro-frontale PCD MP260 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 14,5 | mm |
A5 | Diametrul gâtului | 14,5 | mm |
B2 | Lungimea muchiei așchietoare, max. | 15 | mm |
B3 | Lungime în consolă | 30 | mm |
B4 | Lungime utilă | 30 | mm |
B5 | Cantitate rezerve de reascuțire | 48 | mm |
B6 | Lungime cap | 30 | mm |
B71 | Lungime funcțională | 30 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 140 | |
C3 | Diametru de prindere, pe partea mașinii | 14,5 | mm |
D6 | Turație, maximă | 70000 | 1/min |
D7 | Masă (greutate) | 0,05 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 4 | ° |
E4 | Unghi de plonjare, max. | 89 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 2 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 2 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 4 | ° |
G1 | Rază la colț | 0,2 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H3 | Denumire sort de la producător | WDN20 | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | PKD | |
J1 | Standard | - | |
J21 | Număr articol | MP260-016T02P WDN20 | |
J22 | Codificare produs | 8594 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | SAW01C0140$$$$ | |
J8 | Procedee de prelucrare | BVB | |
NSM | Procedee de prelucrare | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 15 | mm |
BD | Diametrul corpului | 14,5 | mm |
BMC | Execuția sculei | S | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | SAW01C0140$$$$ | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
COATING | Acoperire/suprafață | PKD | |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 140 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 16 | mm |
DN | Diametrul gâtului | 14,5 | mm |
FHA | Unghiul elicei | 4 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 0 | ° |
GAMP | Unghi axial de așchiere | 4 | ° |
GRADE | Denumire sort de la producător | WDN20 | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 30 | mm |
LF | Lungime funcțională | 30 | mm |
LU | Lungime utilă | 30 | mm |
OAL | Cantitate rezerve de reascuțire | 48 | mm |
OHX | Lungime în consolă | 30 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,2 | mm |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 89 | ° |
RPMX | Turație, maximă | 70000 | 1/min |
TSYC | Identificator imagine | MP260-T | |
ULDR | Usable length diameter ratio | 1,875 | |
WT | Masă (greutate) | 0,05 | kg |
XYWD | xyw plane distance | -30 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFF | Număr de muchii așchietoare active, pe partea frontală | 2 |
Descriere

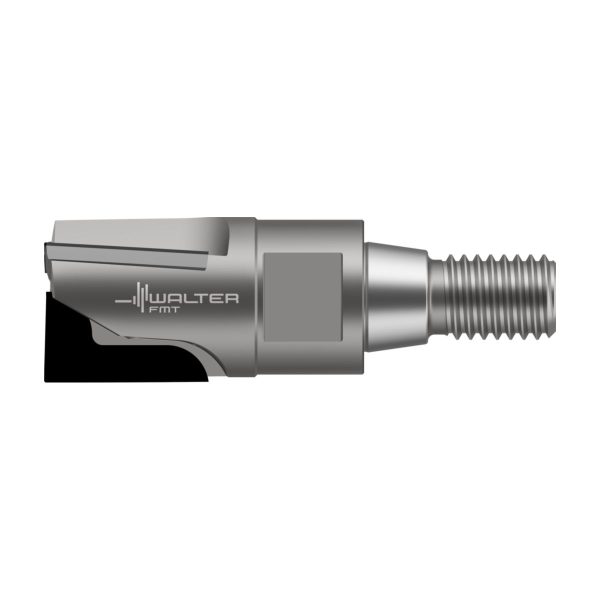

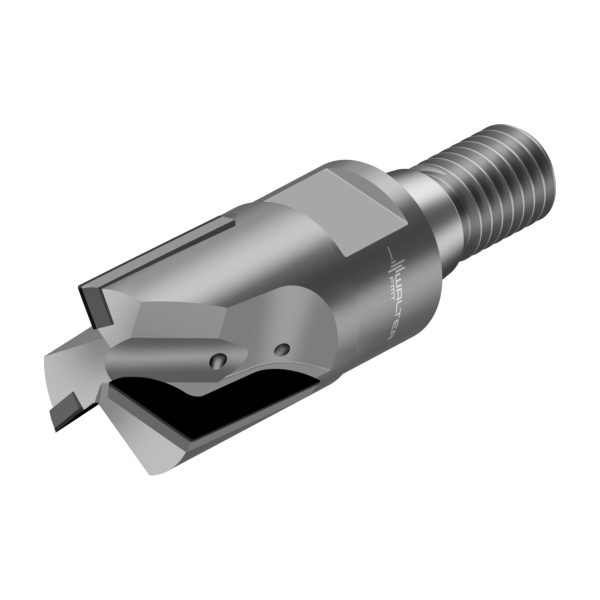

Freze cilindro-frontale PCD MP260 • metric • flute helix angle 4° • center cutting capability • WDN20 • Dc=16mm • R=0,2mm • Z=2
Descriere unealtă
Freze cilindro-frontale MP260 cu coadă cilindrică și adaptor ScrewFit
diametre de 4–20 mm
Domenii de utilizare
Metale neferoase (de exemplu, aluminiu, aliaje Al-Si, magneziu și aliaje de magneziu), precum și materiale plastice și materiale compozite întărite cu fibre
Domenii de utilizare: industria auto, industria aeronautică și aerospațială, inginerie mecanică generală
Prelucrări prin frezare cu cea mai înaltă calitate a suprafeței
Utilizare cu emulsie sau cu MQL
Avantajele Dvs.
Prelucrare precisă, rentabilă
Durabilități de 20 până la de 200 de ori mai ridicate (comparativ cu sculele din carbură metalică convenționale de pe piață)
Forțe de așchiere reduse și tendință redusă de apariție a vibrațiilor datorită geometriilor optimizate
Costuri reduse cu materialul așchietor datorită durabilității extrem de ridicate
Posibilitate de recondiționare și/sau reechipare

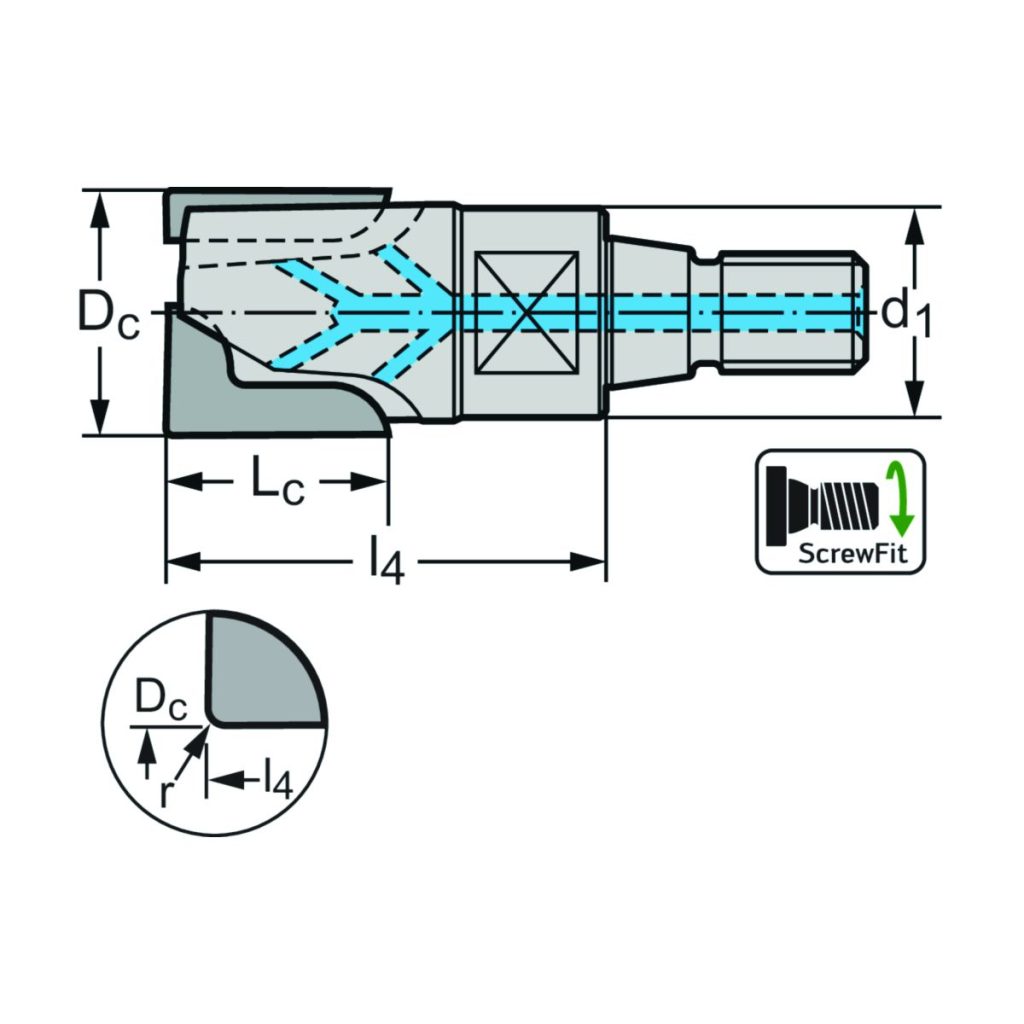

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 15 | mm |
| d<sub>1</sub> | Diametrul cozii | T14 | |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 16 | mm |
| l<sub>4</sub> | Lungimea funcțională | 30 | mm |
| Codificare | Codificare sculă | MP260-016T02P WDN20 | |
| r | Rază la colț | 0,2 | mm |
| Greutate | Greutatea | 0,05 | kg |
| Z | Numărul de dinți | 2 |
