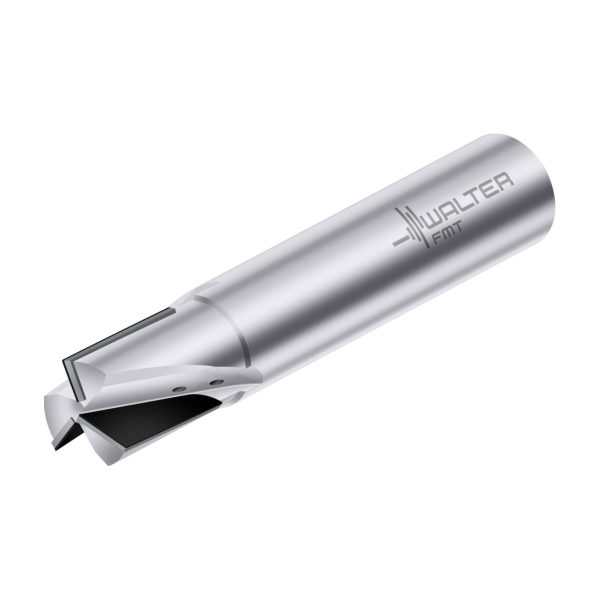

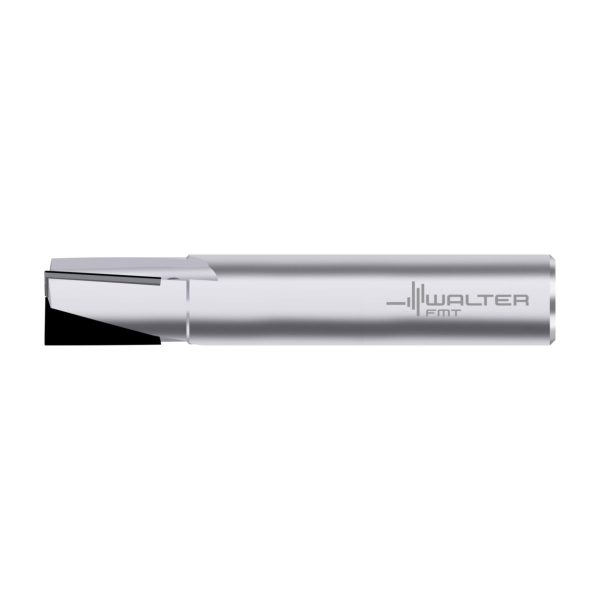

Freze cilindro-frontale PCD – MP270-016A03B WDN20
3.511,57 lei fără TVA - 4.249,00 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,233 kg |
|---|---|
| Dimensiuni | 100 × 28 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare, max. | |
| Denumire sort de la producător | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare din carbură solidă, PCD și ceramică |
| group_name_7 | Freze cilindro-frontale PCD MP270 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametru muchie așchietoare 1 (diametru nominal) | 15 | mm |
A5 | Diametrul gâtului | 15 | mm |
B2 | Lungimea muchiei așchietoare, max. | 20 | mm |
B3 | Lungime în consolă | 25 | mm |
B4 | Lungime utilă | 25 | mm |
B5 | Cantitate rezerve de reascuțire | 90 | mm |
B6 | Lungime cap | 41 | mm |
B71 | Lungime funcțională | 90 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 160 | |
C3 | Diametru de prindere, pe partea mașinii | 16 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Lungime coadă | 48 | mm |
D6 | Turație, maximă | 70000 | 1/min |
D7 | Masă (greutate) | 0,221 | kg |
E2 | Unghi de degajare lateral | 0 | ° |
E3 | Unghi axial de așchiere | 4 | ° |
E4 | Unghi de plonjare, max. | 89 | ° |
F1 | Sensul de așchiere | R | |
F21 | Număr de muchii așchietoare active, pe circumferință | 3 | |
F22 | Număr de muchii așchietoare active, pe partea frontală | 3 | |
F3 | Sens elice | R | |
F4 | Unghiul elicei | 4 | ° |
G1 | Rază la colț | 0,2 | mm |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
H3 | Denumire sort de la producător | WDN20 | |
H4 | Execuția sculei | H | |
H5 | Acoperire/suprafață | PKD | |
J1 | Standard | DIN6535 | |
J11 | Număr standard sub formă de litere | HA | |
J21 | Număr articol | MP270-016A03B WDN20 | |
J22 | Codificare produs | 8595 | |
J3 | Codificare produs | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL01G1600h$06 | |
J8 | Procedee de prelucrare | BVB | |
NSM | Număr standard caracteristică | DIN4000-82 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
APMX | Lungimea muchiei așchietoare, max. | 20 | mm |
BD | Diametrul corpului | 15 | mm |
BMC | Execuția sculei | H | |
CBMD | Spărgător de așchii, denumirea producătorului | STRAI | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G1600h$06 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
COATING | Acoperire/suprafață | PKD | |
CPDF | Diviziune | 0 | |
CUB | Connection unit basis | ||
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 160 | |
DC | Diametru muchie așchietoare 1 (diametru nominal) | 16 | mm |
DN | Diametrul gâtului | 15 | mm |
FHA | Unghiul elicei | 4 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 0 | ° |
GAMP | Unghi axial de așchiere | 4 | ° |
GRADE | Denumire sort de la producător | WDN20 | |
HAND | Sensul de așchiere | R | |
IEP | Interupted edge property | 0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LB | Lungime corp de bază | 25 | mm |
LF | Lungime funcțională | 90 | mm |
LS | Lungime coadă | 48 | mm |
LU | Lungime utilă | 25 | mm |
OAL | Cantitate rezerve de reascuțire | 90 | mm |
OHX | Lungime în consolă | 41 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,2 | mm |
RHO | Rho | 0 | ° |
RMPX | Unghi de plonjare, max. | 89 | ° |
RPMX | Turație, maximă | 70000 | 1/min |
TSYC | Identificator imagine | MP270-A-3-P | |
ULDR | Usable length diameter ratio | 1,563 | |
WT | Masă (greutate) | 0,221 | kg |
XYWD | xyw plane distance | -90 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
ZEFP | Număr de muchii așchietoare active, pe circumferință | 3 |
Descriere
Freze cilindro-frontale PCD MP270 • metric • flute helix angle 4° • Coadă din carbură metalică • center cutting capability • WDN20 • Dc=16mm • R=0,2mm • Z=3

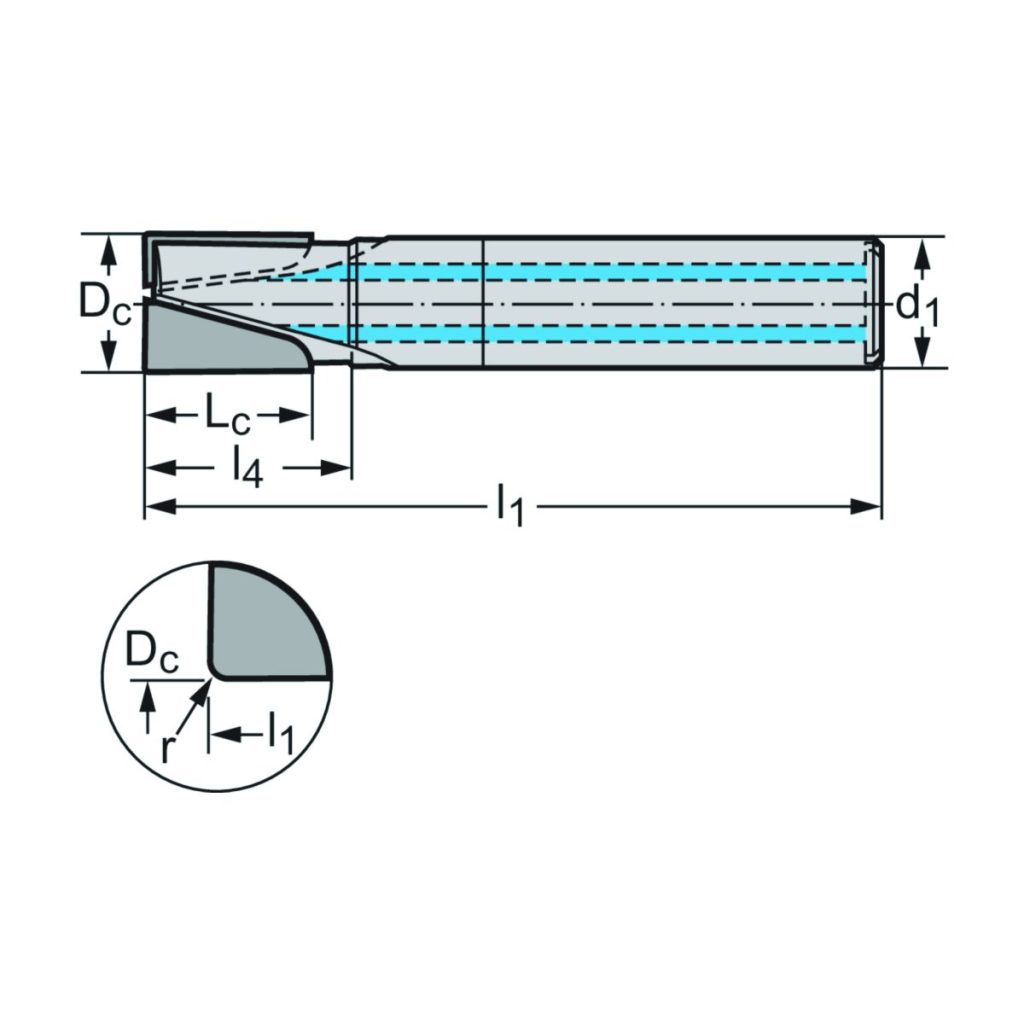

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| L<sub>c</sub> | Lungimea muchiei așchietoare | 20 | mm |
| D<sub>c</sub> | Diametrul muchiei așchietoare | 16 | mm |
| d<sub>1</sub> | Diametrul cozii | 16 | mm |
| l<sub>4</sub> | Lungimea funcțională | 25 | mm |
| l<sub>1</sub> | Lungimea totală | 90 | mm |
| Codificare | Codificare sculă | MP270-016A03B WDN20 | |
| r | Rază la colț | 0,2 | mm |
| Greutate | Greutatea | 0,22 | kg |
| Z | Numărul de dinți | 3 |
