Bară pentru strunjire interioară – Modular – MSS-I25L90-2,5D-N
1.648,72 lei fără TVA - 1.994,95 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,424 kg |
|---|---|
| Dimensiuni | 255 × 35 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B1 | Lungime diametru exterior 1 | 75 | mm |
B3 | Lungime în consolă | 75 | mm |
B4 | Cantitate rezerve de reascuțire | 249,7 | mm |
B71 | Lungime funcțională | 0 | mm |
B72 | Înălțime de funcționare | 0 | mm |
B73 | Lățime funcțională | 7 | mm |
B92 | Lățime radială | 27,6 | mm |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 32 | mm |
C4 | Lungime coadă | 60 | mm |
C51 | Coadă, pe partea piesei | PMA | |
C52 | Formă adaptor, pe partea piesei | 5 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | L025 | |
D7 | Masă (greutate) | 1,404 | kg |
E1 | Sensul de așchiere | L | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | MSS-I25L90-2,5D-N | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | PMA05CL025**** | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL01G3200$$$$ | |
CCWS | Codare loc de separare pe partea piesei | PMA05CL025**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | G | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
CZCWS | Mărime adaptor pe partea piesei | ||
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | L | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 71,5 | mm |
LPR | Lungime în consolă | 75 | mm |
LS | Lungime coadă | 60 | mm |
OAL | Cantitate rezerve de reascuțire | 249,7 | mm |
PHI | Phi | 0 | ° |
RADW | Lățime radială | 27,6 | mm |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | MSS-INNEN-MOD-L-2,5D-90 | |
WF | Lățime funcțională | 7 | mm |
WT | Masă (greutate) | 1,404 | kg |
XZWD | xzw plane distance | 0 | mm |
Adaptor hidraulic de expansiune ASME B5.50 – AB017.K50-P32-081SKU: AB017.K50-P32-0812.558,73 lei fără TVA - 3.096,06 lei cu TVA- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P32-100SKU: AB017-J40-P32-1001.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J50-P32-120SKU: AB017-J50-P32-1202.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S50-P32-103SKU: AB017-S50-P32-1032.660,44 lei fără TVA - 3.219,13 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P32-081SKU: AB017-S40-P32-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P32-110SKU: AB017-H100-P32-1102.901,33 lei fără TVA - 3.510,61 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P32-125SKU: AB017-H63-P32-1252.055,55 lei fără TVA - 2.487,22 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-200SKU: AB025-J50-P32-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-100SKU: AB025-J50-P32-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-130SKU: AB025-J50-P32-1302.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P32-160SKU: AB025-J50-P32-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P32-100SKU: AB025-J40-P32-1001.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P32-160SKU: AB025-J40-P32-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-130SKU: AB025-S50-P32-1302.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-160SKU: AB025-S50-P32-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-200SKU: AB025-S50-P32-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P32-100SKU: AB025-S50-P32-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P32-130SKU: AB025-S40-P32-1301.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P32-100SKU: AB025-S40-P32-1001.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P32-160SKU: AB025-S40-P32-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P32-200SKU: AB025-H100-P32-2002.895,97 lei fără TVA - 3.504,12 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P32-120SKU: AB025-H100-P32-1202.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P32-160SKU: AB025-H100-P32-1602.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P32-160SKU: AB025-H63-P32-1601.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P32-120SKU: AB025-H63-P32-1201.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P32-200SKU: AB025-H63-P32-2002.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Mandrină cu extensie hidraulică DIN 69893-1 A – AK182.H100.100.32SKU: AK182.H100.100.323.623,98 lei fără TVA - 4.385,02 lei cu TVA
- Mandrină cu extensie hidraulică ASME B5.50 – AK182.CAT50.081.32SKU: AK182.CAT50.081.323.259,98 lei fără TVA - 3.944,58 lei cu TVA
- Şuruburi cu cap – FS1052SKU: FS105227,46 lei fără TVA - 33,23 lei cu TVA
- Cheie – FS1047SKU: FS1047117,34 lei fără TVA - 141,98 lei cu TVA
Descriere
Bară pentru strunjire interioară – Modular MSS…I…90-2.5 • Walter Cut • metric • coadă cilindrică • Stânga • 32mm

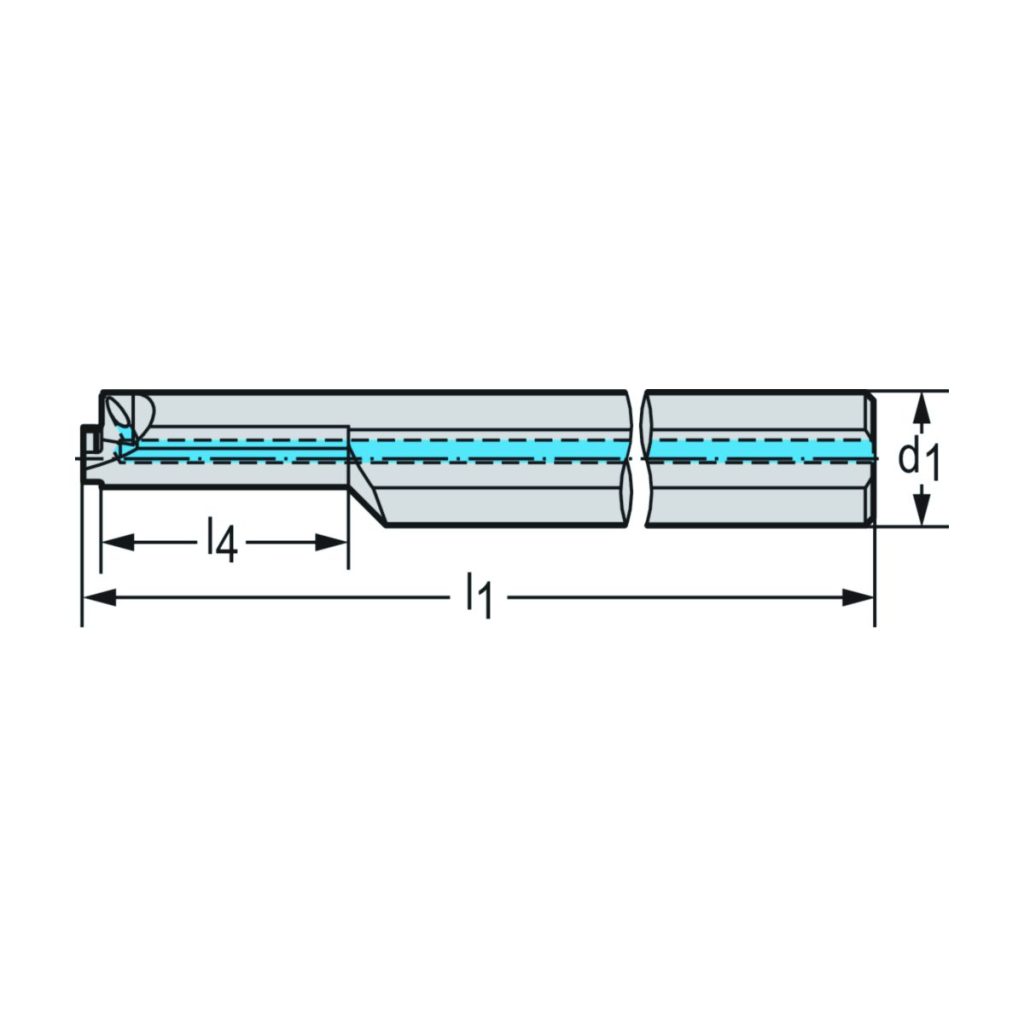

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| l<sub>4</sub> | Lungimea corpului | 59,2 | mm |
| l<sub>1</sub> | Lungimea totală | 249,7 | mm |
| Codificare | Codificare sculă | MSS-I25L90-2,5D-N | |
| Mărime modul | Mărime modul | I25 |
