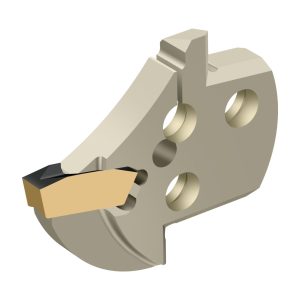

Modul de canelare – canelare interioară – MSS-I32L09-GX16-4
653,07 lei fără TVA - 790,21 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,037 kg |
|---|---|
| Dimensiuni | 37 × 6 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 38 | mm |
A3 | Lungime funcțională | 38 | mm |
A4 | Înălțime de funcționare | 12,25 | mm |
A6 | Diametrul minim al găurii | 9 | mm |
A8 | Adâncime de așchiere | 9 | mm |
B5 | Cantitate rezerve de reascuțire | 38 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMA | |
C12 | Formă adaptor, pe partea mașinii | 5 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C8 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | $$$$ | |
C8 | Lățimea cozii | 5,9 | mm |
D7 | Masă (greutate) | 0,023 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | L | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | MSS-I32L09-GX16-4 | |
J22 | Codificare produs | 6695 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX164000***FX** | |
J6 | Codare loc de separare pe partea mașinii | PMA05CL032$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,023 | kg |
Canelare și strunjire de canelare – plăcuțe amovibile – GX16-4E600N05-UA4 WKP13SSKU: GX16-4E600N05-UA4 WKP13S224,83 lei fără TVA - 272,04 lei cu TVA- Bară pentru strunjire interioară – Modular – MSS-I32L90-2,5D-NSKU: MSS-I32L90-2,5D-N2.151,91 lei fără TVA - 2.603,81 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I32L90-2,5D-ESKU: MSS-I32L90-2,5D-E2.151,91 lei fără TVA - 2.603,81 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I32L90-1,5D-NSKU: MSS-I32L90-1,5D-N1.991,32 lei fără TVA - 2.409,50 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I32L90-1,5D-ESKU: MSS-I32L90-1,5D-E1.991,32 lei fără TVA - 2.409,50 lei cu TVA
Descriere
Modul de canelare – canelare interioară MSS…I… • metric • Stânga • GX16
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| W | Mărime adaptor | 5,9 | mm |
| T<sub>max</sub> | Adâncime maximă de așchiere | 9 | mm |
| s | Lățimea plăcuței așchietoare | 6 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 40 | mm |
| h<sub>1</sub> | înălțimea centrul | 12,3 | mm |
| l<sub>1</sub> | Lungimea totală | 38 | mm |
| Codificare | Codificare sculă | MSS-I32L09-GX16-4 | |
| Tip | Plăcuțe amovibile posibile | GX16-4E6 .. | |
| Mărime modul | Mărime modul | I32 | |
| s<sub>1</sub> | Lățimea corpului | 4,2 | mm |
