Modul de canelare – canelare interioară – MSS-I40R10-GX16-2
658,42 lei fără TVA - 796,69 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,051 kg |
|---|---|
| Dimensiuni | 45 × 6 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A18 | Lățimea plăcuței, dimensiune nominală | 47 | mm |
A3 | Lungime funcțională | 47 | mm |
A4 | Înălțime de funcționare | 15,5 | mm |
A6 | Diametrul minim al găurii | 10 | mm |
A8 | Adâncime de așchiere | 10 | mm |
B5 | Cantitate rezerve de reascuțire | 47 | mm |
BLD | Identificator imagine | 4 | |
C11 | Coadă, pe partea mașinii | PMA | |
C12 | Formă adaptor, pe partea mașinii | 5 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C8 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | $$$$ | |
C8 | Lățimea cozii | 5,9 | mm |
D7 | Masă (greutate) | 0,04 | kg |
E1 | Unghiul de atac | 90 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H4 | Execuția sculei | S | |
J1 | Standard | - | |
J21 | Număr articol | MSS-I40R10-GX16-2 | |
J22 | Codificare produs | 6695 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX162000***FX** | |
J6 | Codare loc de separare pe partea mașinii | PMA05CR040$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-175 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
WT | Masă (greutate) | 0,04 | kg |
Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CF6 WSM33SKU: GX16-2E300R6-CF6 WSM33172,90 lei fără TVA - 209,21 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX16-2E300R15-CF6 WSM33SSKU: GX16-2E300R15-CF6 WSM33S190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CF6 WSM33SSKU: GX16-2E300R6-CF6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N020-CF6 WSM33SKU: GX16-2E300N020-CF6 WSM33172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF6 WSM33SSKU: GX16-2E300N02-CF6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF6 WSM43SSKU: GX16-2E300N02-CF6 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CK8 WK1SKU: GX16-2E300N02-CK8 WK1164,34 lei fără TVA - 198,85 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CE4 WSM33SSKU: GX16-2E300R6-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R6-CF5 WSM33SSKU: GX16-2E300R6-CF5 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300L6-CE4 WSM33SSKU: GX16-2E300L6-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300R15-CF5 WSM33SSKU: GX16-2E300R15-CF5 WSM33S190,03 lei fără TVA - 229,94 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF5 WSM33SSKU: GX16-2E300N02-CF5 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF5 WSM43SSKU: GX16-2E300N02-CF5 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CF5 WSM23SSKU: GX16-2E300N02-CF5 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N03-GD6 WSM33SSKU: GX16-2E300N03-GD6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CE4 WSM33SSKU: GX16-2E300N02-CE4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N02-CE4 WSM23SSKU: GX16-2E300N02-CE4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N03-GD3 WSM33SSKU: GX16-2E300N03-GD3 WSM33S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX16-2E300N03-GD3 WKP23SSKU: GX16-2E300N03-GD3 WKP23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RD4 WSM33SSKU: GX16-2E300N15-RD4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RD4 WSM23SSKU: GX16-2E300N15-RD4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RF8 WSM23SSKU: GX16-2E300N15-RF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de copiere – plăcuțe amovibile – GX16-2E300N15-RF8 WSM13SSKU: GX16-2E300N15-RF8 WSM13S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UD6 WSM33SSKU: GX16-2E300N03-UD6 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UA4 WKP13SSKU: GX16-2E300N03-UA4 WKP13S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UA4 WKP33SSKU: GX16-2E300N03-UA4 WKP33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UD4 WKP23SSKU: GX16-2E300N03-UD4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UD4 WSM33SSKU: GX16-2E300N03-UD4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N02-UF8 WSM23SSKU: GX16-2E300N02-UF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E325N01-UF8 WSM23SSKU: GX16-2E325N01-UF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E318N02-UF8 WSM23SSKU: GX16-2E318N02-UF8 WSM23S224,83 lei fără TVA - 272,04 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N030-UF4 WSM33SKU: GX16-2E300N030-UF4 WSM33172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WSM33SSKU: GX16-2E300N03-UF4 WSM33S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WSM43SSKU: GX16-2E300N03-UF4 WSM43S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WKP23SSKU: GX16-2E300N03-UF4 WKP23S172,90 lei fără TVA - 209,21 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX16-2E300N03-UF4 WSM23SSKU: GX16-2E300N03-UF4 WSM23S172,90 lei fără TVA - 209,21 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I40R90-2,5D-NSKU: MSS-I40R90-2,5D-N2.746,09 lei fără TVA - 3.322,77 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I40R90-2,5D-ESKU: MSS-I40R90-2,5D-E2.746,09 lei fără TVA - 3.322,77 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I40R90-1,5D-NSKU: MSS-I40R90-1,5D-N2.489,15 lei fără TVA - 3.011,87 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I40R90-1,5D-ESKU: MSS-I40R90-1,5D-E2.489,15 lei fără TVA - 3.011,87 lei cu TVA
Descriere

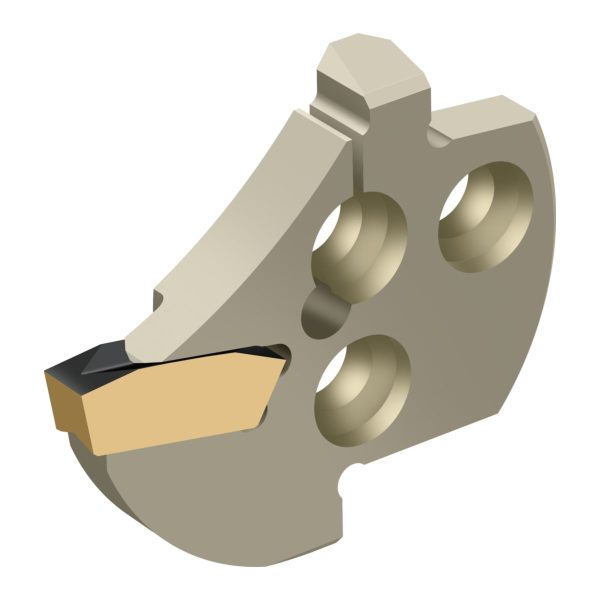

Modul de canelare – canelare interioară MSS…I… • metric • Dreapta • GX16

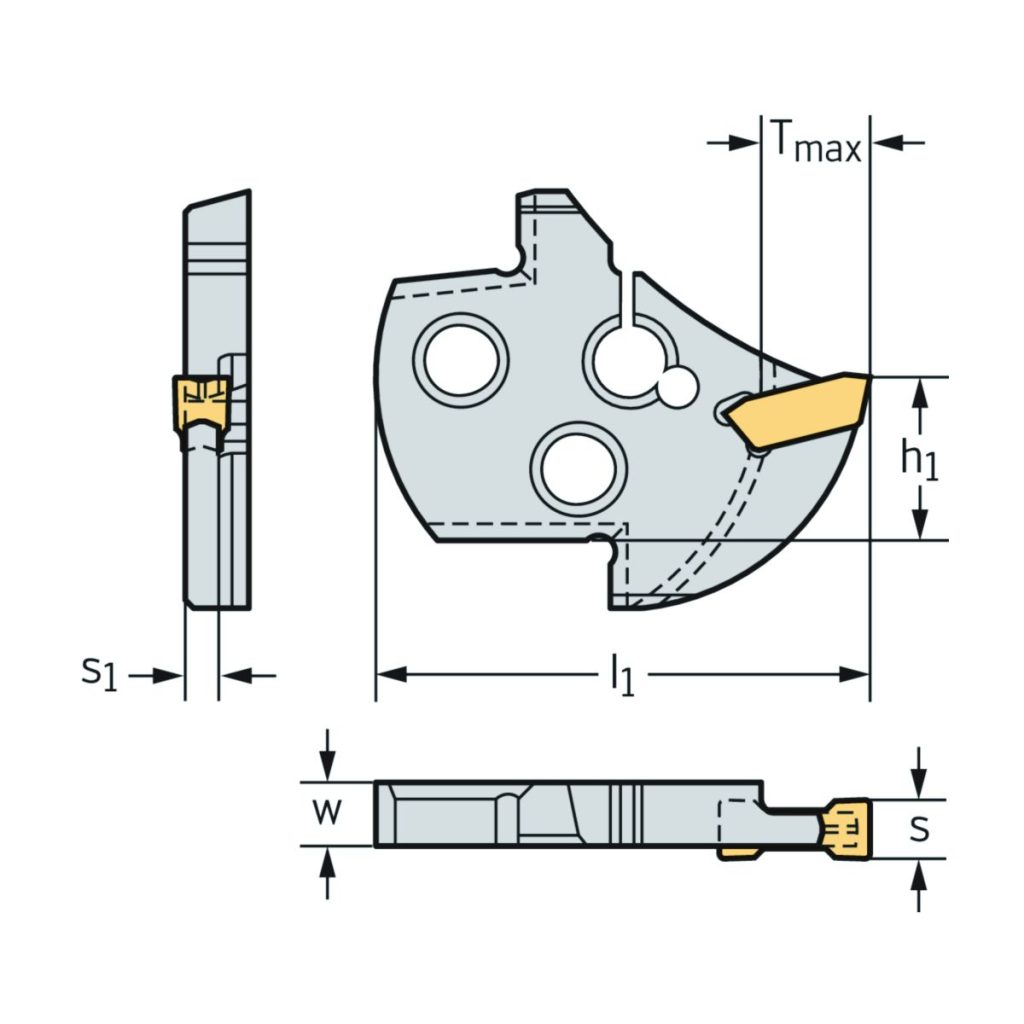

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| W | Mărime adaptor | 5,9 | mm |
| T<sub>max</sub> | Adâncime maximă de așchiere | 10 | mm |
| s | Lățimea plăcuței așchietoare | 3 | |
| D<sub>min</sub> | Diametrul minim al burghiului | 50 | mm |
| h<sub>1</sub> | înălțimea centrul | 15,5 | mm |
| l<sub>1</sub> | Lungimea totală | 47 | mm |
| Codificare | Codificare sculă | MSS-I40R10-GX16-2 | |
| Tip | Plăcuțe amovibile posibile | GX16-2E3 .. | |
| Mărime modul | Mărime modul | I40 | |
| s<sub>1</sub> | Lățimea corpului | 2 | mm |
