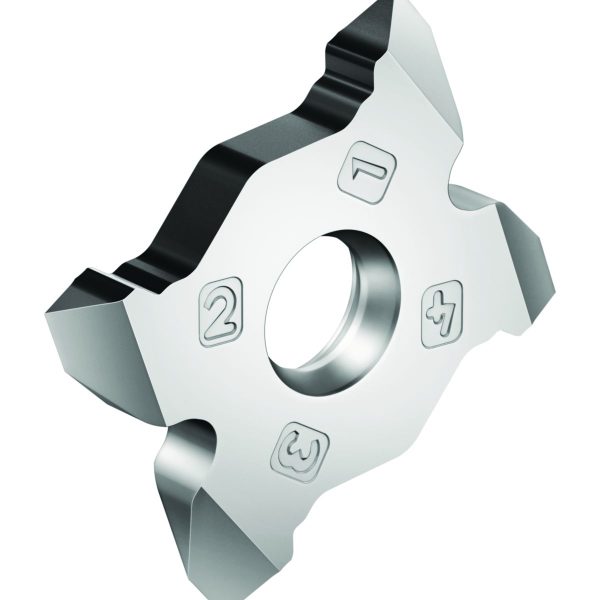

Filet exterior – profil parțial 60° – plăcuțe amovibile – MX22-2E-EN-A60 WSM23S
358,12 lei fără TVA - 433,33 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
5
Preț/bucată RON
358,12 lei
Preț/set RON
1.790,60 lei
Preț/bucată EUR
66,90 €
Preț/set EUR
334,50 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,097 kg |
|---|---|
| Dimensiuni | 113 × 15 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Pas minim al filetului | |
| Înălțime muchie așchietoare | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Filet exterior – profil parţial 60° – plăcuţe amovibile MX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | VP60 | |
A5 | Tip de filet | VP60 | |
A61 | Pas minim al filetului | 0,5 | mm |
A62 | Pas maxim al filetului | 16 | mm |
A71 | Număr de spire de filet per inch, min | 16 | |
A72 | Număr de spire de filet per inch, maxim | 48 | |
A9 | Distanță dintre profile X | 1,675 | mm |
A91 | Distanța dintre profile Y | 0,05 | mm |
B5 | Unghi profilat | 60 | ° |
BLD | Identificator imagine | 8 | |
C8 | Rază la vârf | 0,05 | mm |
D1 | Diametru gaură de fixare | mm | mm |
E1 | Masă (greutate) | 0,012 | kg |
E1 | Unghi de așezare normal, muchie principală | 6 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | N | |
E9 | Spărgător de așchii, denumirea producătorului | A60 | |
F1 | Filet exterior/interior | A | |
F2 | Număr de muchii așchietoare | 4 | |
F3 | Număr de dinți | 1 | |
F4 | Profil parțial/integral | P | |
G4 | Grosimea plăcuței așchietoare | 3,35 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 6 | mm |
G7 | Înălțime muchie așchietoare | 3,35 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WSM23S | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
J1 | Standard | - | |
J21 | Număr articol | MX22-2E-EN-A60 WSM23S | |
J22 | Codificare produs | 6851 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$MX2220003$BEX$$ | |
J8 | Procedee de prelucrare | FSC | |
NSM | Număr standard caracteristică | DIN4000-77 | |
S1 | Grosimea plăcuței așchietoare | 3,35 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 6 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | A60 | |
CEDC | Număr de muchii așchietoare | 4 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
D1 | Diametru gaură de fixare | 6 | mm |
GRADE | Denumire sort de la producător | WSM23S | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
HB | Thread height difference | 0,05 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$MX2220003$BEX$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
NT | Număr de dinți | 1 | |
PDX | Distanță dintre profile X | 1,675 | mm |
PDY | Distanța dintre profile Y | 0,05 | mm |
PHI | Phi | 0 | ° |
PNA | Unghi profilat | 60 | ° |
RE | Rază la colț | 0,05 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,35 | mm |
S1 | Grosimea plăcuței așchietoare | 3,35 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
THDH | Thread hand | NEUTRAL | |
THFT | Tip de filet | VP60 | |
TP | Pas minim al filetului | 0,5 | mm |
TPI | Număr de spire de filet per inch, min | 16 | |
TPT | Profil parțial/integral | P | |
TSYC | Identificator imagine | MX-E-TEIL-60 | |
TTP | Filet exterior/interior | A | |
WT | Masă (greutate) | 0,012 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Filet exterior – profil parțial 60° – plăcuțe amovibile MX • Neutru • Tiger·tec® Silver • WSM23S • minimum thread pitch=0,5-1,5mm • maximum threads per inch=48-16
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Codificare | Codificare sculă | MX22-2E-EN-A60 WSM23S | |
| Y | Distanța dintre profile ey | 1,68 | mm |
| X | Distanța dintre profile ex | 0,05 | mm |
| r | Rază la colț | 0,05 | mm |
| s | Lățime | 3,35 | mm |
| TPI [angrenaj/inch] | Pași pe țol | 48–16 | |
| TP | Pasul filetului | 0.50–1.5 mm |
