Canelare și debitare – plăcuțe amovibile – MX22-2E100R10-CF5 WSM23S
358,12 lei fără TVA - 433,33 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
5
Preț/bucată RON
358,12 lei
Preț/set RON
1.790,60 lei
Preț/bucată EUR
66,90 €
Preț/set EUR
334,50 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,090 kg |
|---|---|
| Dimensiuni | 113 × 15 mm |
| Domeniu de utilizare | |
| Formă profil | |
| Adâncime profil | 3,5 mm |
| Rază la colț stânga | |
| Lățimea plăcuței, dimensiune nominală | |
| Diametru gaură de fixare | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Canelare şi debitare – plăcuţe amovibile MX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 1 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 1 | mm |
A8 | Adâncime profil | 3,5 | mm |
B1 | Unghi muchie așchietoare principală dreapta | 2 | ° |
BLD | Identificator imagine | 2 | |
C5 | Rază la colț dreapta | 0,05 | mm |
C6 | Rază la colț stânga | 0,05 | mm |
D1 | Diametru gaură de fixare | 6 | mm |
D75 | Masă (greutate) | 0,011 | kg |
E1 | Unghi de așezare normal, muchie principală | 6 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | ||
F2 | Spărgător de așchii, denumirea producătorului | CF5 | |
F2 | Număr de muchii așchietoare | 4 | |
G1 | Lungime plăcuțe amovibile | 22,5 | mm |
G2 | Lățimea plăcuței așchietoare | 0,7 | mm |
G4 | Grosimea plăcuței așchietoare | 3,35 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 6 | mm |
G7 | Înălțime muchie așchietoare | 3,35 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WSM23S | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J21 | Număr articol | MX22-2E100R10-CF5 WSM23S | |
J22 | Codificare produs | 6454 | |
J3 | Siglă companie | W | |
J8 | Procedee de prelucrare | DSS | |
NSM | Număr standard caracteristică | DIN4000-77 | |
S1 | Grosimea plăcuței așchietoare | 3,35 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 6 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | CF5 | |
CDX | Adâncime de așchiere | 3,5 | mm |
CEDC | Număr de muchii așchietoare | 4 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
CW | Lățimea plăcuței, dimensiune nominală | 1 | mm |
DAXN | Diametru axial de canelare, minim | 0 | mm |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | R | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$MX2220003$BEX$$ | |
INSL | Lungime plăcuțe amovibile | 22,5 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 80 | ° |
PFS | Formă profil | 2 | |
PHI | Phi | 0 | ° |
PSIRR | Unghi muchie așchietoare principală dreapta | 10 | ° |
RE | Rază la colț | 0,05 | mm |
REL | Rază la colț stânga | 0,05 | mm |
RER | Rază la colț dreapta | 0,05 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,35 | mm |
S1 | Grosimea plăcuței așchietoare | 3,35 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | MX-R-CF5 | |
WT | Masă (greutate) | 0,011 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

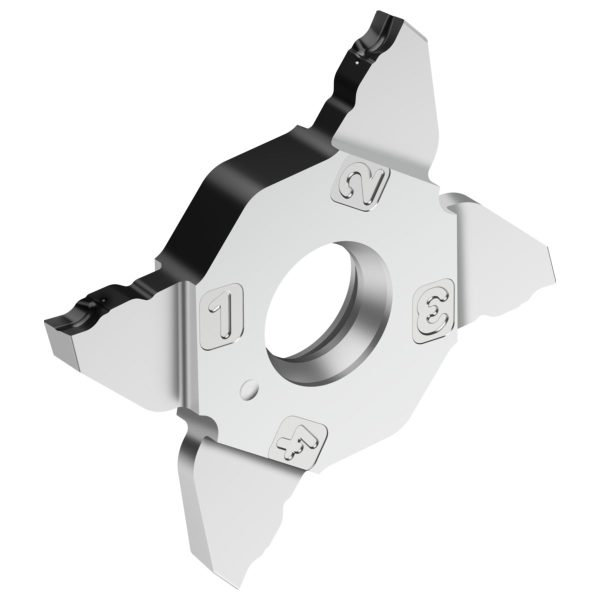

Canelare și debitare – plăcuțe amovibile MX …-CF5 • Dreapta • WSM23S • Tiger·tec® Silver • s=1mm • r=0,05mm
Domenii de utilizare
Avansuri mici până la medii
Pentru materiale cu așchii lungi
Plăcuțe
Muchie așchietoare pe dreapta pentru debitare
Avantajele Dvs.
Așchiere lină și control perfect al așchiilor chiar și în cazul materialelor dificile
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 3,5 | mm |
| D<sub>2</sub> | Diametrul de retezare | 130 | mm |
| s | Lățime de așchiere | 1 | mm |
| f | Rata de avans | 0.02–0.04 mm | |
| Codificare | Denumire | MX22-2E100R10-CF5 WSM23S | |
| κ | Unghi de atac | 10.00000000000000 | |
| r | Rază | 0,05 | mm |
| S<sub>Tol</sub> | Toleranță lățime plăcuță | ±0.02 | |
| l<sub>Tol</sub> | Toleranță lungime | ±0.03 |
