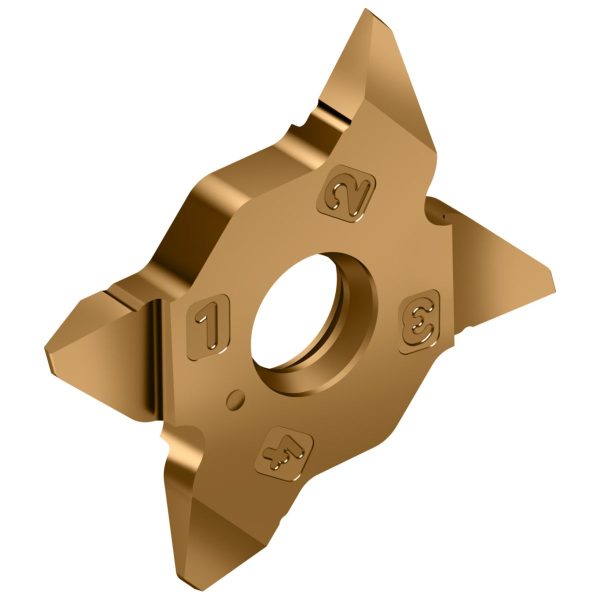

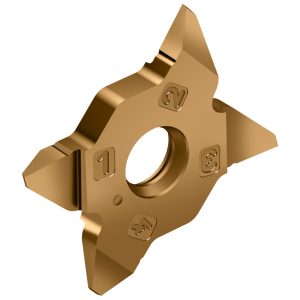

Canelare și strunjire de canelare la 3° – plăcuțe amovibile – MX22-2L280L01-VG8 WSM23G
358,12 lei fără TVA - 433,33 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
5
Preț/bucată RON
358,12 lei
Preț/set RON
1.790,60 lei
Preț/bucată EUR
66,90 €
Preț/set EUR
334,50 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,092 kg |
|---|---|
| Dimensiuni | 113 × 15 mm |
| Domeniu de utilizare | |
| Formă profil | |
| Adâncime profil | 5,5 mm |
| Rază la colț stânga | |
| Lățimea plăcuței, dimensiune nominală | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | Canelare şi strunjire de canelare la 3° – plăcuţe amovibile MX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Formă profil | 2,8 | mm |
A2 | Lățimea plăcuței, dimensiune nominală | 2,8 | mm |
A8 | Adâncime profil | 5,5 | mm |
B2 | Unghi muchie așchietoare principală stânga | 2 | ° |
BLD | Identificator imagine | 2 | |
C5 | Rază la colț dreapta | 0,05 | mm |
C6 | Rază la colț stânga | 0,05 | mm |
D75 | Masă (greutate) | 0,014 | kg |
E1 | Unghi de așezare normal, muchie principală | 6 | ° |
E6 | Spărgător de așchii | 1 | |
E7 | Execuție plăcuță așchietoare | L | |
E9 | Spărgător de așchii, denumirea producătorului | ||
G1 | Număr de muchii așchietoare | 4 | |
G1 | Lungime plăcuțe amovibile | 23 | mm |
G4 | Grosimea plăcuței așchietoare | 3,35 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 6 | mm |
G7 | Înălțime muchie așchietoare | 3,35 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H3 | Denumire sort de la producător | WSM23G | |
H5 | Acoperire/suprafață | TiAlN/TiSiN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | MX22-2L280L01-VG8 WSM23G | |
J22 | Codificare produs | 7511 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$MX2220003$BLX$$ | |
NSM | Număr standard caracteristică | DIN4000-77 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 6 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | VG8 | |
CDX | Adâncime de așchiere | 5,5 | mm |
CEDC | Număr de muchii așchietoare | 4 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiAlN/TiSiN | |
CW | Lățimea plăcuței, dimensiune nominală | 2,8 | mm |
DAXN | Diametru axial de canelare, minim | 0 | mm |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | L | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$MX2220003$BLX$$ | |
INSL | Lungime plăcuțe amovibile | 23 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 30 | ° |
PFS | Formă profil | 2 | |
PHI | Phi | 0 | ° |
PSIRL | Unghi muchie așchietoare principală stânga | 60 | ° |
RE | Rază la colț | 0,05 | mm |
REL | Rază la colț stânga | 0,05 | mm |
RER | Rază la colț dreapta | 0,05 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,35 | mm |
S1 | Grosimea plăcuței așchietoare | 3,35 | mm |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | MX-L-VG8-3GRAD | |
WT | Masă (greutate) | 0,014 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Canelare și strunjire de canelare la 3° – plăcuțe amovibile MX …-VG8 • Stânga • WSM23G • Tiger·tec® Gold • s=2,8mm • r=0,05mm
Domenii de utilizare
Pentru operații de finisare la prelucrarea în spatele zonei de contact
Plăcuțe
Lățime de 2,8 mm a plăcuțelor amovibile (configurate constructiv pentru cuțitul de 3 mm)
Avantajele Dvs.
Economisire enormă de material în producția de masă comparativ cu plăcuțele amovibile ISO standard
Eficiență economică ridicată la producția de serie pe strunguri automate pentru bare și strunguri automate multiax

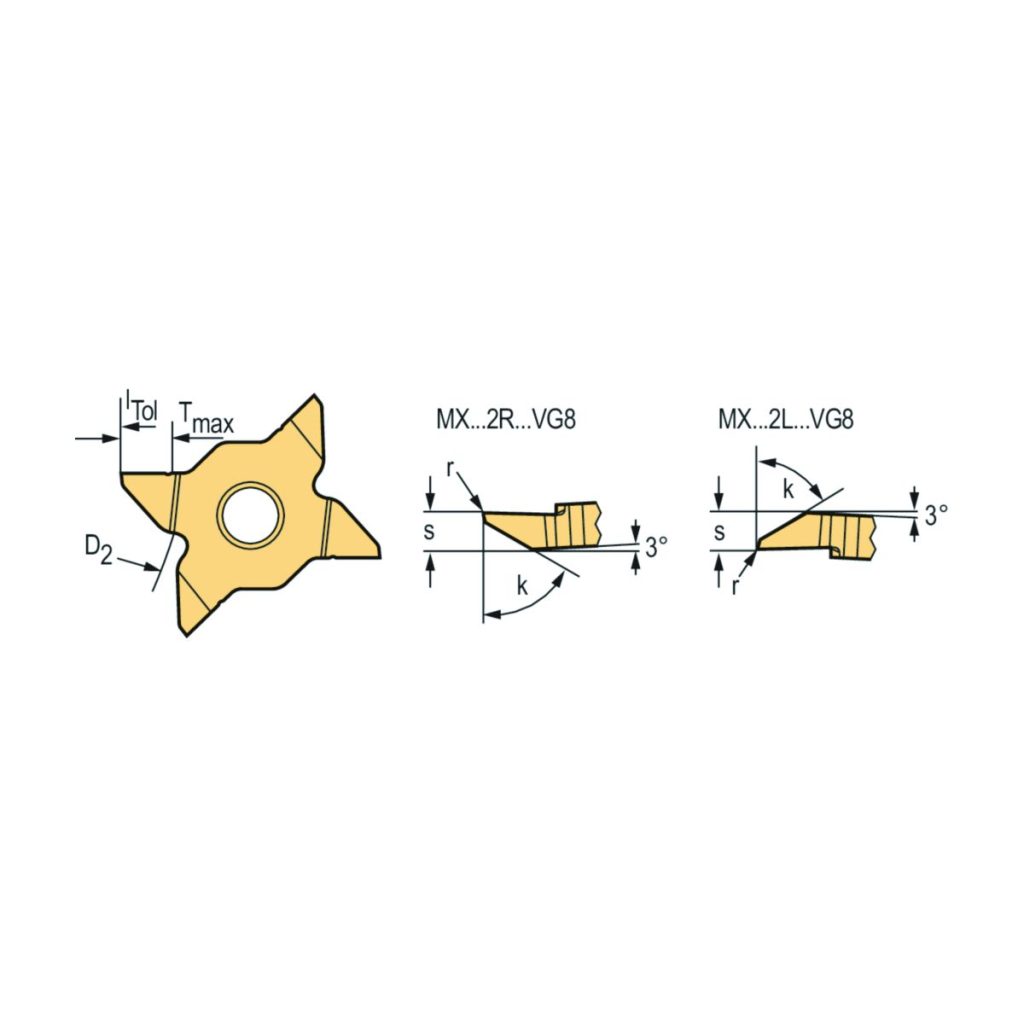

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 5,5 | mm |
| D<sub>2</sub> | Diametrul de retezare | 100 | mm |
| s | Lățime de așchiere | 2,8 | mm |
| f | Rata de avans | 0.05–0.12 mm | |
| Codificare | Denumire | MX22-2L280L01-VG8 WSM23G | |
| κ | Unghi de atac | 60.00000000000000 | |
| r | Rază | 0,05 | mm |
| S<sub>Tol</sub> | Toleranță lățime plăcuță | ±0.02 | |
| l<sub>Tol</sub> | Toleranță lungime | ±0.03 |
