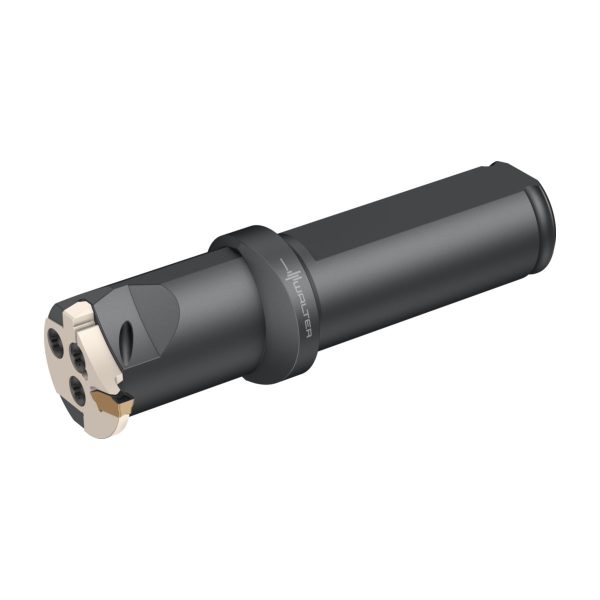

Bară pentru strunjire interioară – canelare interioară – NCAI20-2015R-GX09-2
2.002,02 lei fără TVA - 2.422,44 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,225 kg |
|---|---|
| Dimensiuni | 100 × 38 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lăţime funcţională | |
| Unghi de înclinare | |
| Lățimea plăcuței, dime_A12 | |
| Unghiul de atac | |
| Tip unealtă | |
| group_name_2 | Canelare |
| group_name_7 | NCAI |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 3 | mm |
A12 | Lățimea plăcuței, dimensiune nominală | 3 | mm |
A2 | Lățime funcțională | 13 | mm |
A4 | Înălțime de funcționare | 25 | mm |
A6 | Diametrul minim al găurii | 25 | mm |
A8 | Adâncime de așchiere | 5 | mm |
B3 | Lungime în consolă | 37,35 | mm |
B5 | Cantitate rezerve de reascuțire | 87,35 | mm |
BLD | Identificator imagine | 5 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 11 | |
C14 | Variantă de adaptor, pe partea mașinii | ||
C2 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 200 | |
C3 | Diametru de prindere, pe partea mașinii | 20 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h6 | |
C4 | Înălțimea cozii | 18,2 | mm |
D7 | Masă (greutate) | 0,215 | kg |
E1 | Unghiul de atac | 90 | ° |
E2 | Tipul de unghi de atac | S | |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | 0 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | C | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J22 | Codificare produs | 54 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | WR$$GX092000***FX** | |
J42 | Codificare plăcuță amovibilă | GX09-2 | |
J6 | Codare loc de separare pe partea mașinii | ZYL11G2000h$06 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DEI | |
LPR | Lungime în consolă | 37,35 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
| Număr standard caracteristică |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL11G2000h$06 | |
CDX | Adâncime de așchiere | 5 | mm |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CW | Lungimea muchiei așchietoare | 3 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 200 | |
DMIN | Diametrul minim al găurii | 25 | mm |
FMT | Form type machine side | EXT | |
GAMO | Unghi de degajare ortogonal | 0 | ° |
H | Înălțimea cozii | 18,2 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 20 | mm |
IIC | Codare loc de separare plăcuță amovibilă | WR$$GX092000***FX** | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 90 | ° |
LAMS | Unghi de înclinare | 0 | ° |
LFCIRP | Functional length to cutting item reference point | 36,35 | |
LPR | Lungime în consolă | 37,35 | mm |
LS | Lungime coadă | 50 | mm |
LSC | Lungime gaură de fixare | 50 | mm |
MIID | Codificare plăcuță amovibilă | GX09-2 | |
NOI | Număr de posibilități de utilizare | 45 | |
OAL | Cantitate rezerve de reascuțire | 87,35 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 90 | ° |
TSYC | Identificator imagine | NCAIR-GX-ISO-1,5XD | |
WF | Lățime funcțională | 13 | mm |
WFCIRP | Width to cutting item reference point | 13 | mm |
WT | Masă (greutate) | 0,215 | kg |
XZWD | xzw plane distance | 20 | mm |
YZWD | yzw plane distance | -13 | mm |
Canelare și debitare – plăcuțe amovibile – GX09-2E300N03-GD3 WSM33GSKU: GX09-2E300N03-GD3 WSM33G208,77 lei fără TVA - 252,61 lei cu TVA- Canelare și debitare – plăcuțe amovibile – GX09-2E300N03-GD3 WSM43GSKU: GX09-2E300N03-GD3 WSM43G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-2E300N03-GD3 WKP23GSKU: GX09-2E300N03-GD3 WKP23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-2E300N03-GD3 WSM33SSKU: GX09-2E300N03-GD3 WSM33S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și debitare – plăcuțe amovibile – GX09-2E300N03-GD3 WKP23SSKU: GX09-2E300N03-GD3 WKP23S208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-2E325N01-UF8 WSM23GSKU: GX09-2E325N01-UF8 WSM23G208,77 lei fără TVA - 252,61 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-2E300N03-UF4 WSM43GSKU: GX09-2E300N03-UF4 WSM43G160,59 lei fără TVA - 194,31 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-2E300N03-UF4 WSM33GSKU: GX09-2E300N03-UF4 WSM33G160,59 lei fără TVA - 194,31 lei cu TVA
- Canelare și strunjire de canelare – plăcuțe amovibile – GX09-2E300N03-UF4 WSM33SSKU: GX09-2E300N03-UF4 WSM33S160,59 lei fără TVA - 194,31 lei cu TVA
- Adaptor pentru scule de găurire – C6-391.27-20 070SKU: C6-391.27-20 0702.339,26 lei fără TVA - 2.830,50 lei cu TVA
- Adaptor pentru scule de găurire – C4-391.27-20 060SKU: C4-391.27-20 0602.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor pentru scule de găurire – C5-391.27-20 060SKU: C5-391.27-20 0602.232,20 lei fără TVA - 2.700,96 lei cu TVA
- Adaptor pentru scule de găurire – C3-391.27-20 060SKU: C3-391.27-20 0602.007,38 lei fără TVA - 2.428,93 lei cu TVA
- Modul de canelare – canelare interioară – MSS-I20R05-GX09-2SKU: MSS-I20R05-GX09-2637,01 lei fără TVA - 770,78 lei cu TVA
- Bară pentru strunjire interioară – Modular – MSS-I20R90-1,5D-NSKU: MSS-I20R90-1,5D-N1.348,96 lei fără TVA - 1.632,24 lei cu TVA
Descriere
Bară pentru strunjire interioară – canelare interioară NCAI • Fixare cu șuruburi • metric • coadă cilindrică cu aplatizare • Dreapta • GX09 • s=3mm • Tmax=5mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| T<sub>max</sub> | Adâncime maximă de așchiere | 5 | mm |
| s | Lățimea plăcuței așchietoare | 3 | |
| d<sub>1</sub> | Diametrul barei de lărgire/alezare d<sub>1</sub> | 20 | mm |
| D<sub>min</sub> | Diametrul găurii, min. | 25 | mm |
| l<sub>21</sub> | Lungimea funcțională | 36,4 | mm |
| l<sub>1</sub> | Lungimea totală | 87,35 | mm |
| l<sub>4</sub> | Lungimea maximă în consolă | 36,4 | mm |
| Codificare | Codificare sculă | NCAI20-2015R-GX09-2 | |
| Tip | Plăcuțe amovibile posibile | GX09-2E3 .. | |
| s<sub>1</sub> | Lățimea corpului | 2 | mm |
| f | Lățimea funcțională | 13 | mm |
