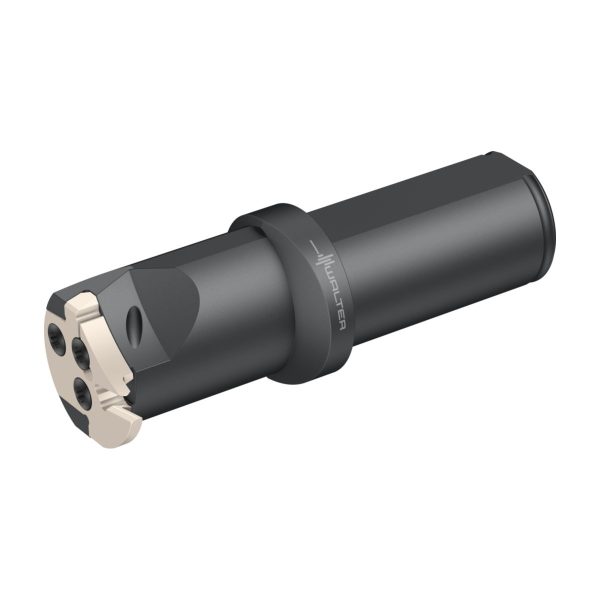

Bară pentru strunjire interioară – canelare interioară - NCAI32-3215L-GX16-3 - imagine 2

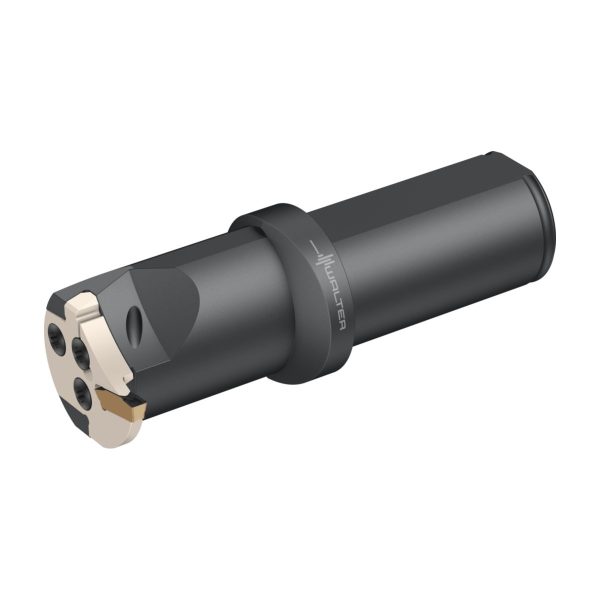

Bară pentru strunjire interioară – canelare interioară - NCAI32-3215L-GX16-3 - imagine 3

Bară pentru strunjire interioară – canelare interioară – NCAI32-3215L-GX16-3

Bară pentru strunjire interioară – canelare interioară NCAI32-3215L-GX16-3-NCAI32-3215L-GX16-3-0329483936 Bară pentru strunjire interioară – canelare interioară – NCAI32-3215L-GX16-1

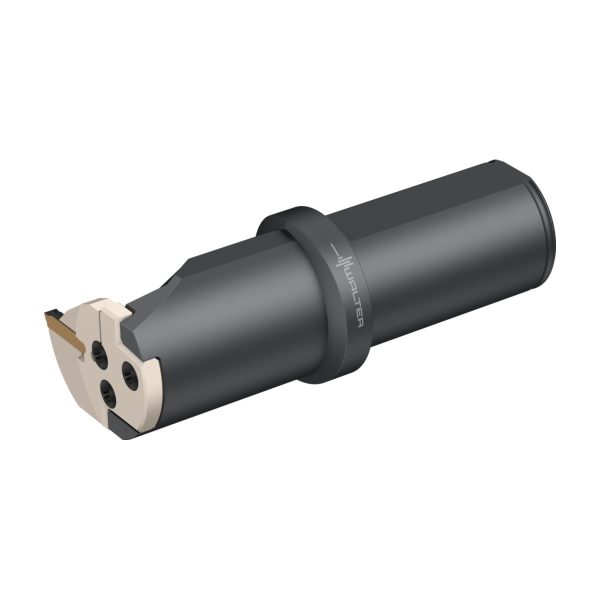

Bară pentru strunjire interioară – canelare interioară NCAI40-4015R-GX16-4-NCAI40-4015R-GX16-4-0329494936 Bară pentru strunjire interioară – canelare interioară – NCAI40-4015R-GX24-3

2.633,68 lei fără TVA - 3.186,75 lei cu TVA

Numărul articolului: 5009454Familie produs: D55PK SKU: NCAI32-3215L-GX16-3 UPC: 0329483936 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Domeniu de utilizare

Lungimea muchiei aşchietoare

Lăţime funcţională

Unghi de înclinare

Lățimea plăcuței, dime_A12

Unghiul de atac

Tip unealtă

group_name_2

Canelare
group_name_7

NCAI
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare4mm
A12
Lățimea plăcuței, dimensiune nominală4mm
A2
Lățime funcțională22mm
A4
Înălțime de funcționare40mm
A6
Diametrul minim al găurii40mm
A8
Adâncime de așchiere9mm
B3
Lungime în consolă59,525mm
B5
Cantitate rezerve de reascuțire119,525mm
BLD
Identificator imagine5
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii11
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii320
C3
Diametru de prindere, pe partea mașinii32mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh6
C4
Înălțimea cozii30mm
D7
Masă (greutate)0,809kg
E1
Unghiul de atac90°
E2
Tipul de unghi de atacS
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăC
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J22
Codificare produs54
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăWR$$GX163000***FX**
J42
Codificare plăcuță amovibilăGX16-3
J6
Codare loc de separare pe partea mașiniiZYL11G3200h$06
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDEI
LPR
Lungime în consolă59,525mm
NSM
Număr standard caracteristicăDIN4000-90
Număr standard caracteristică
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL11G3200h$06
CDX
Adâncime de așchiere9mm
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare4mm
CXSC
Ieșire agent de lubrifiere/răcire
CZCMS
Mărime adaptor, pe partea mașinii320
DMIN
Diametrul minim al găurii40mm
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal0°
H
Înălțimea cozii30mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare32mm
IIC
Codare loc de separare plăcuță amovibilăWR$$GX163000***FX**
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac90°
LAMS
Unghi de înclinare0°
LFCIRP
Functional length to cutting item reference point57,525
LPR
Lungime în consolă59,525mm
LS
Lungime coadă60mm
LSC
Lungime gaură de fixare60mm
MIID
Codificare plăcuță amovibilăGX16-3
NOI
Număr de posibilități de utilizare50
OAL
Cantitate rezerve de reascuțire119,525mm
PHI
Phi0°
RHO
Rho-90°
TSYC
Identificator imagineNCAIL-GX-ISO-1,5XD
WF
Lățime funcțională22mm
WFCIRP
Width to cutting item reference point22mm
WT
Masă (greutate)0,809kg
XZWD
xzw plane distance32mm
YZWD
yzw plane distance22mm

Descriere

Bară pentru strunjire interioară – canelare interioară NCAI • Fixare cu șuruburi • metric • coadă cilindrică cu aplatizare • Stânga • GX16 • s=4mm • Tmax=9mm

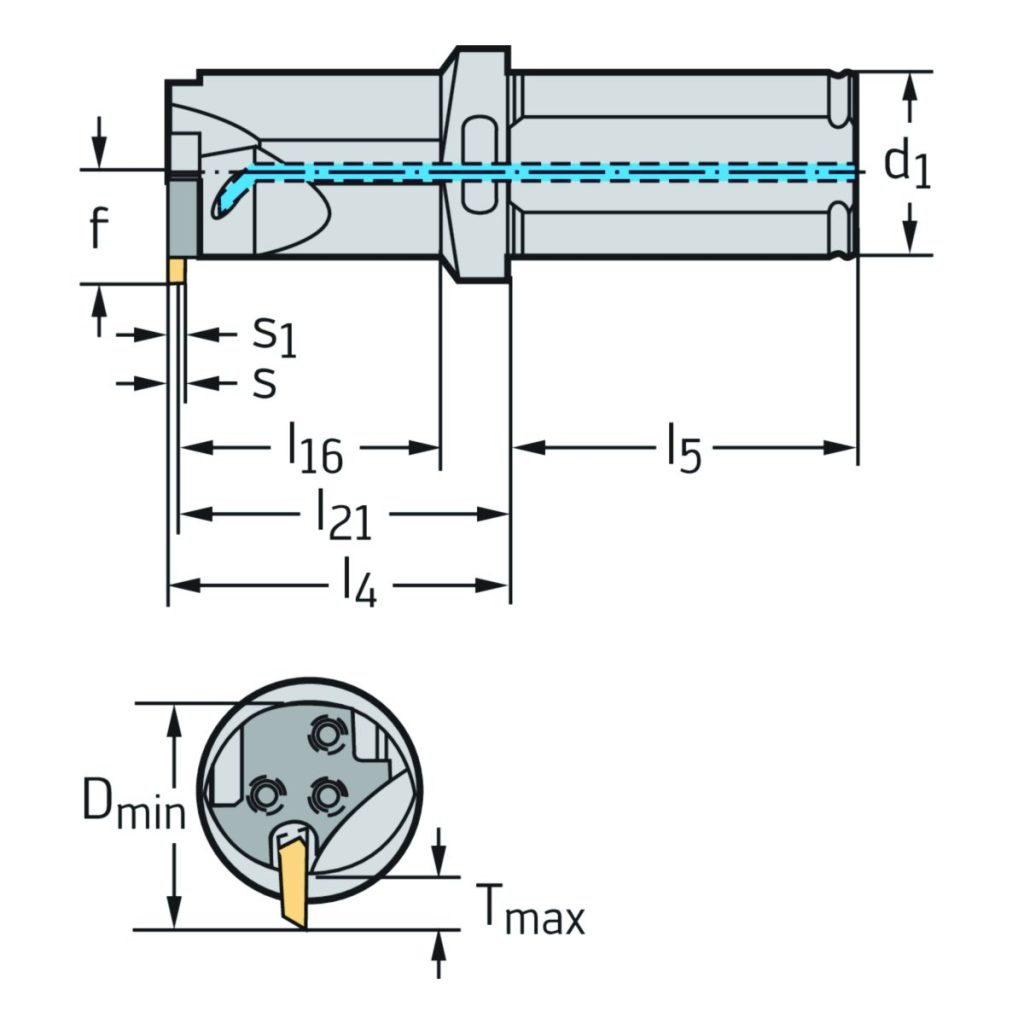

DenumireDescriereValoareUnitate
T<sub>max</sub>Adâncime maximă de așchiere9mm
sLățimea plăcuței așchietoare4 - 5
d<sub>1</sub>Diametrul barei de lărgire/alezare d<sub>1</sub>32mm
D<sub>min</sub>Diametrul găurii, min.40mm
l<sub>21</sub>Lungimea funcțională57,5mm
l<sub>1</sub>Lungimea totală119,53mm
l<sub>4</sub>Lungimea maximă în consolă57,5mm
CodificareCodificare sculăNCAI32-3215L-GX16-3
TipPlăcuțe amovibile posibileGX16-3E ..
s<sub>1</sub>Lățimea corpului3mm
fLățimea funcțională22mm
