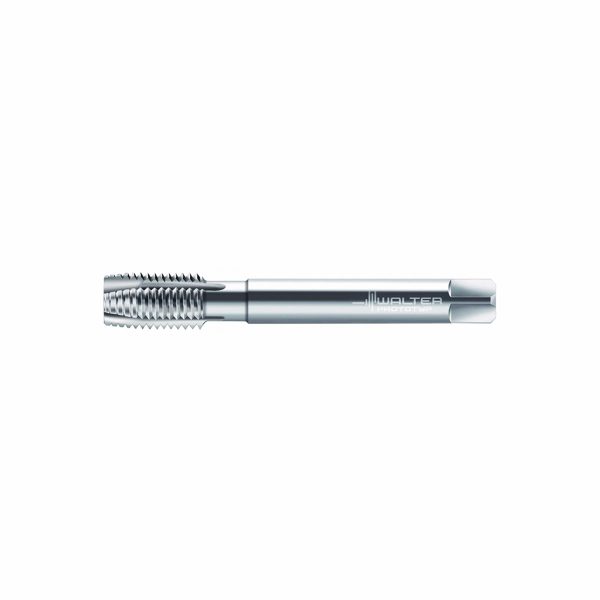

Tarozi din HSS-E pentru mașini – P203509-EGM12
457,68 lei fără TVA - 553,79 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,082 kg |
|---|---|
| Dimensiuni | 113 × 21 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Codificare filet, exterior | |
| Lungime utilă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi maş. HSS-E (-PM) EgM/6Hmod/3xDN/DIN 40435 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 14,273 | mm |
A21 | Diametrul nominal al filetului, metric | 14,273 | mm |
A25 | Codificare filet, exterior | EGM 12 | |
A3 | Pasul filetului | 6HMOD | mm |
A5 | Clasă de toleranță a filetului | 6HMOD | |
A6 | Diametru con de atac | 12,35 | mm |
A9 | Diametrul gâtului | 10,7 | mm |
B1 | Lungimea filetului | 25 | mm |
B3 | Cantitate rezerve de reascuțire | 110 | mm |
B4 | Lungimea conului de atac | 7,88 | mm |
B8 | Lungimea canalului de prindere | 44 | mm |
BLD | Identificator imagine | ||
C12 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 110 | |
C3 | Diametru de prindere, pe partea mașinii | 11 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 33 | mm |
D1 | Număr de muchii așchietoare | 3 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 0,082 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
G3 | Formă de con de atac | B | |
H11 | Codificare standard sort, utilizare principală | - | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | UNBESCHICH | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | DIN 40435 | |
J21 | Număr articol | P203509-EGM12 | |
J22 | Codificare produs | 274 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21G1100h$09 | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 81 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21G1100h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 110 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 0 | ° |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 7 | ° |
GRADE | Denumire sort de la producător | UNBESCHICH | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 44 | mm |
LF | Lungime funcțională | 110 | mm |
LS | Lungime coadă | 33 | mm |
LSC | Lungime gaură de fixare | 29 | mm |
LU | Lungime utilă | 81 | mm |
NOF | Număr de muchii așchietoare | 3 | |
OAL | Cantitate rezerve de reascuțire | 110 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | DIN 40435 | |
TCTR | Clasă de toleranță a filetului | 6HMOD | |
TD | Diametrul nominal al filetului, metric | 14,273 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | EGM | |
THL | Lungimea filetului | 25 | mm |
THSTS | Thread starts | 1 | |
TP | Pasul filetului | 1,75 | mm |
TSYC | Identificator imagine | P203509 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 2,5 | |
WT | Masă (greutate) | 0,082 | kg |
XYWD | xyw plane distance | -110 | mm |
XZWD | xzw plane distance | 0 | mm |
Garnitură – FS1371SKU: FS1371333,49 lei fără TVA - 403,52 lei cu TVA- Garnitură – FS1269SKU: FS1269283,17 lei fără TVA - 342,64 lei cu TVA
- Mandrină cu schimbare rapidă pentru tarod – A320M.0.50.136.31SKU: A320M.0.50.136.316.471,78 lei fără TVA - 7.830,85 lei cu TVA
- Mandrină cu schimbare rapidă pentru tarod – A320M.0.63.180.48SKU: A320M.0.63.180.487.981,32 lei fără TVA - 9.657,40 lei cu TVA
- Bucșă cu schimbare rapidă – A331.0.31.034.11SKU: A331.0.31.034.111.049,19 lei fără TVA - 1.269,52 lei cu TVA
- Bucșă cu schimbare rapidă – A331.0.48.045.11SKU: A331.0.48.045.112.109,08 lei fără TVA - 2.551,99 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-W25-ER25-088SKU: AB035-W25-ER25-0885.952,54 lei fără TVA - 7.202,57 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-N50-ER25-125SKU: AB035-N50-ER25-1258.125,85 lei fără TVA - 9.832,28 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-J30-ER25-125SKU: AB035-J30-ER25-1256.241,60 lei fără TVA - 7.552,34 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-J40-ER25-130SKU: AB035-J40-ER25-1307.231,90 lei fără TVA - 8.750,60 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-J50-ER25-145SKU: AB035-J50-ER25-1458.736,10 lei fără TVA - 10.570,68 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-H100-ER25-134SKU: AB035-H100-ER25-1347.868,91 lei fără TVA - 9.521,38 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-H63-ER25-128SKU: AB035-H63-ER25-1287.183,73 lei fără TVA - 8.692,31 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-S50-ER25-126SKU: AB035-S50-ER25-1268.339,97 lei fără TVA - 10.091,36 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-S40-ER25-122SKU: AB035-S40-ER25-1226.937,49 lei fără TVA - 8.394,36 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C4-ER25-122SKU: AB035-C4-ER25-1226.498,54 lei fără TVA - 7.863,23 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C5-ER25-122SKU: AB035-C5-ER25-1226.841,13 lei fără TVA - 8.277,77 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C6-ER25-124SKU: AB035-C6-ER25-1247.183,73 lei fără TVA - 8.692,31 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C4-391.14-32 059SKU: C4-391.14-32 0592.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C4-391.14-25 057SKU: C4-391.14-25 0572.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-25 105SKU: C6-391.14-25 1052.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 105SKU: C6-391.14-32 1052.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C5-391.14-25 060SKU: C5-391.14-25 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-25 075SKU: C8-391.14-25 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 165SKU: C8-391.14-32 1652.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C5-391.14-32 062SKU: C5-391.14-32 0622.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-25 065SKU: C6-391.14-25 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-32 065SKU: C6-391.14-32 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-25 100SKU: C6-391.14-25 1002.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-25 060SKU: C6-391.14-25 0602.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-32 075SKU: C8-391.14-32 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C4-391.14-25 052SKU: C4-391.14-25 0522.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER – C4-391.14-32 054SKU: C4-391.14-32 0542.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER – C5-391.14-25 055SKU: C5-391.14-25 0552.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER – C5-391.14-32 057SKU: C5-391.14-32 0572.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-32 060SKU: C6-391.14-32 0602.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-32 100SKU: C6-391.14-32 1002.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-25 070SKU: C8-391.14-25 0702.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-32 070SKU: C8-391.14-32 0702.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică ER – C8-391.14-32 160SKU: C8-391.14-32 1602.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-160SKU: AB009-H63-ER32-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-200SKU: AB009-H63-ER32-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER25-160SKU: AB009-H63-ER25-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER25-200SKU: AB009-H63-ER25-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-075SKU: AB009-H63-ER32-075835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-100SKU: AB009-H63-ER32-100835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER32-130SKU: AB009-H63-ER32-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER25-075SKU: AB009-H63-ER25-075835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER25-100SKU: AB009-H63-ER25-100835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER25-130SKU: AB009-H63-ER25-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-130SKU: AB009-H100-ER32-1301.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-160SKU: AB009-H100-ER32-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-200SKU: AB009-H100-ER32-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER25-100SKU: AB009-H100-ER25-1001.183,01 lei fără TVA - 1.431,44 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER25-130SKU: AB009-H100-ER25-1301.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER25-160SKU: AB009-H100-ER25-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER25-200SKU: AB009-H100-ER25-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER32-100SKU: AB009-H100-ER32-1001.183,01 lei fără TVA - 1.431,44 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-070SKU: AB009-S50-ER32-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-100SKU: AB009-S50-ER32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER32-160SKU: AB009-S50-ER32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER25-070SKU: AB009-S50-ER25-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER25-100SKU: AB009-S50-ER25-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER25-160SKU: AB009-S50-ER25-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-070SKU: AB009-S40-ER32-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-100SKU: AB009-S40-ER32-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER32-160SKU: AB009-S40-ER32-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-070SKU: AB009-J50-ER32-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-100SKU: AB009-J50-ER32-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER25-070SKU: AB009-S40-ER25-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER25-100SKU: AB009-S40-ER25-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER25-160SKU: AB009-S40-ER25-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER25-070SKU: AB009-J50-ER25-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER25-100SKU: AB009-J50-ER25-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER25-160SKU: AB009-J50-ER25-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-070SKU: AB009-J40-ER32-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-100SKU: AB009-J40-ER32-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER32-160SKU: AB009-J40-ER32-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER25-070SKU: AB009-J40-ER25-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER25-100SKU: AB009-J40-ER25-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER25-160SKU: AB009-J40-ER25-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER25-105SKU: AB009.K50-ER25-1051.712,96 lei fără TVA - 2.072,68 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER32-160SKU: AB009-J50-ER32-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER25-105SKU: AB009.K40-ER25-1051.236,54 lei fără TVA - 1.496,21 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-079SKU: AB009.K40-ER32-0791.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER32-105SKU: AB009.K40-ER32-1051.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER32-105SKU: AB009.K50-ER32-1051.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.40.080.16SKU: AK300M.0.40.080.161.889,61 lei fără TVA - 2.286,43 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.50.080.16SKU: AK300M.0.50.080.162.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300M.0.50.080.20SKU: AK300M.0.50.080.202.098,38 lei fără TVA - 2.539,04 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.40.085.16SKU: AK300M.0.40.085.161.975,26 lei fără TVA - 2.390,06 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.50.085.16SKU: AK300M.0.50.085.162.194,73 lei fără TVA - 2.655,62 lei cu TVA
- Mandrine de prindere ER – AK300.T36.055.16SKU: AK300.T36.055.161.857,49 lei fără TVA - 2.247,56 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.50.085.20SKU: AK300M.0.50.085.202.194,73 lei fără TVA - 2.655,62 lei cu TVA
- Mandrină cu bucșă elastică ER – AK300.T36.050.16SKU: AK300.T36.050.161.857,49 lei fără TVA - 2.247,56 lei cu TVA
- Bucșe elastice pentru tarodare ER DIN 6499 – C340.32.110SKU: C340.32.110631,65 lei fără TVA - 764,30 lei cu TVA
- Bucșe elastice pentru tarodare ER DIN 6499 – C340.25.110SKU: C340.25.110572,77 lei fără TVA - 693,05 lei cu TVA
Descriere
Tarozi din HSS-E pentru mașini • Prototex® X·pert P • ≤3xD • EGM/6HMOD • DIN 40435 • adecvat pentru găuri străpunse • EGM 12 • P=1,75mm
Descriere unealtă
Tarozi din HSS-E pentru găuri străpunse X∙pert P
Canal drept
Domenii de utilizare
ISO P: oțel până la
ISO N: Aliaje Al-Si 0,5% până la 12% conținut de Si
Filetare în gaură străpunsă până la 3 × DN
Avantajele Dvs.
Fiabilitate ridicată la materiale cu așchii lungi până la 1000 N/mm2
Autoghidare perfectă prin 7 pași de filet compleți
Gamă completă de dimensiuni și toleranțe
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 11 | mm |
| l<sub>1</sub> | Lungimea funcțională | 110 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 12 | mm |
| l<sub>3</sub> | Lungime utilă | 81 | mm |
| N | Numărul de canale | 3 | |
| Codificare | Codificare sculă | P203509-EGM12 | |
| D<sub>N</sub> | Dimensiunea filetului | EGM 12 | |
| L<sub>c</sub> | Lungimea firului | 25 | mm |
| P | Pasul filetului | 1,75 | mm |
| Lățimea de prindere | Lățimea de prindere | 9 | mm |
