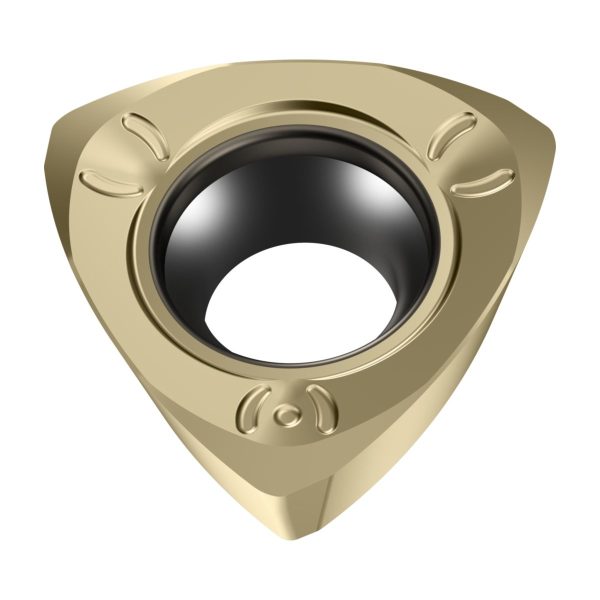

Triunghiulare pozitive – P26379-R14 WSP45G
147,21 lei fără TVA - 178,12 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
147,21 lei
Preț/set RON
1.472,10 lei
Preț/bucată EUR
27,50 €
Preț/set EUR
275,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,043 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Cerc înscris | |
| Rază la colț | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe P26379 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 14 | ° |
A2 | Unghi de așezare normal, muchie principală | 14 | ° |
B3 | Cerc înscris | 9,52 | mm |
BLD | Identificator imagine | 3,97 | |
C1 | Înălțime muchie așchietoare | 3,97 | mm |
D1 | Rază la colț | 1,2 | mm |
D6 | Lățime, muchii așchietoare plane | 1 | mm |
D7 | Unghi de degajare | 10 | ° |
D75 | Masă (greutate) | 0,003 | kg |
D8 | Rază principală de așchiere | 14 | mm |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | ||
F1 | Spărgător de așchii, denumirea producătorului | A27 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | 3 | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | 3,97 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 4,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSP45G | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | P26379-R14 WSP45G | |
J22 | Codificare produs | 6422 | |
J6 | Codare loc de separare pe partea mașinii | WR$$P263X5143RB$$14 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 14 | ° |
BS | Lățime, muchii așchietoare plane | 1 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | A27 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CEMR | Rază principală de așchiere | 14 | mm |
CNC | Corner count | 3 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
CSP | Alimentare cu lichid de ungere-răcire | ||
D1 | Diametru gaură de fixare | 4,4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 60 | ° |
GRADE | Denumire sort de la producător | WSP45G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | R | |
IC | Cerc înscris | 9,52 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$P263X5143RB$$14 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 1,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 3,97 | mm |
S1 | Grosimea plăcuței așchietoare | 3,97 | mm |
SSC | Insert seat size code | 14 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | P26379 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,003 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Triunghiulare pozitive P26379 …-A27 • clearance angle major=14° • WSP45G • Tiger·tec® Gold • Corner radius=1,2mm • wiper edge length=1mm
Descriere unealtă
Cu utilizare universală pentru majoritatea materialelor
Unghi de degajare de 10° pe circumferință
Unghi de degajare de 0° pe muchia așchietoare
P26379 – cea specială
Pentru prelucrare prin interpolare circulară a găurilor
Variantă cu muchie așchietoare secundară
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 14 | ° |
| b | Lungimea muchiei așchietoare Wiper | 1 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 3 | |
| d | Diametrul cercului înscris | 9,52 | mm |
| Codificare | Denumire | P26379-R14 WSP45G | |
| r | Rază | 1,2 | mm |
| s | Grosimea plăcuței așchietoare | 3,97 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | M |
