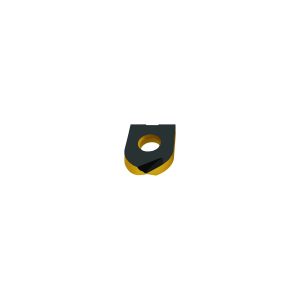

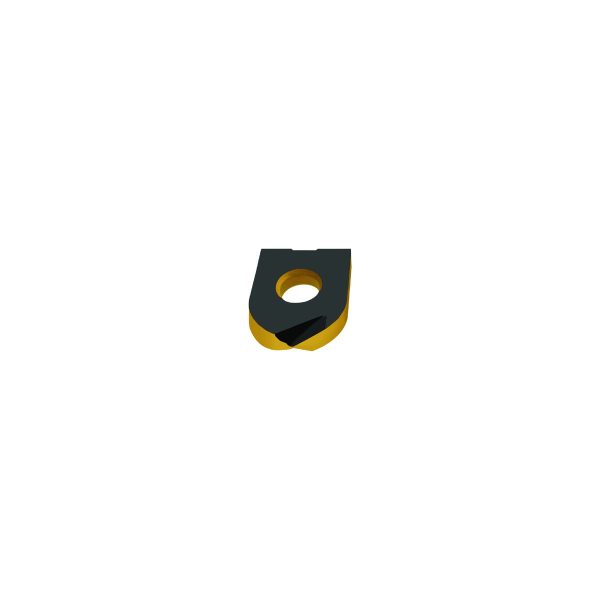

Plăcuțe de copiere-finisare – P3201-D10 WKP25
281,03 lei fără TVA - 340,05 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
281,03 lei
Preț/set RON
2.810,30 lei
Preț/bucată EUR
52,50 €
Preț/set EUR
525,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,042 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Înălțime muchie așchietoare | |
| Identificator imagine | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe P32.. |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 99 | |
BLD | Identificator imagine | 99 | |
C1 | Înălțime muchie așchietoare | 2,5 | mm |
D1 | Rază la colț | 0,003 | mm |
D75 | Masă (greutate) | 0,003 | kg |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | A57 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | 1 | |
G1 | Clasă de toleranță | H | |
G4 | Grosimea plăcuței așchietoare | 2,5 | mm |
G5 | Tip de fixare | ||
H11 | Diametru gaură de fixare | 4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WKP25 | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | P3201-D10 WKP25 | |
J22 | Codificare produs | 6423 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$P32010$$3RBM$$$ | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 7 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | A57 | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 4 | mm |
GRADE | Denumire sort de la producător | WKP25 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | ||
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$P32010$$3RBM$$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 5 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,5 | mm |
S1 | Grosimea plăcuței așchietoare | 2,5 | mm |
TC | Clasă de toleranță | H | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | P3201 | |
WT | Masă (greutate) | 0,003 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Plăcuțe de copiere-finisare P3201 • metric • WKP25 • Tiger·tec® • Dc=10mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 4 | mm |
| D<sub>c</sub><sup>-0,03</sup> | Tol diametru max. de așchiere | 10 | mm |
| l<sub>1</sub> | Lungimea totală | 5 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 2 | |
| Codificare | Denumire | P3201-D10 WKP25 | |
| s | Grosimea plăcuței așchietoare | 2,5 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | H |
