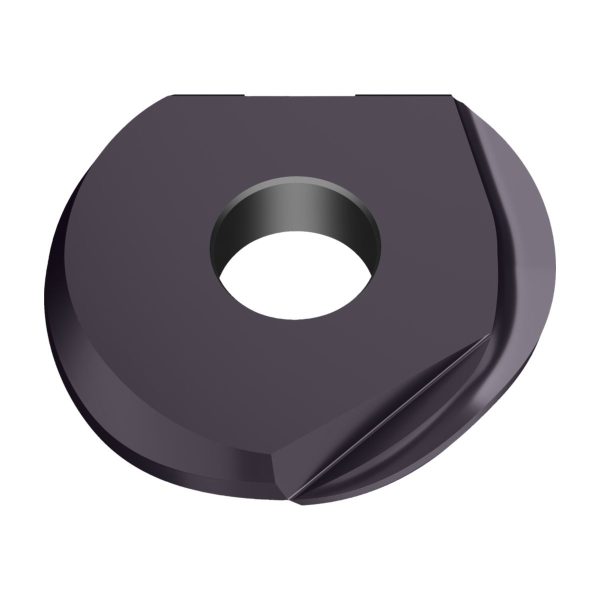

Plăcuțe de copiere-finisare – P3204-D25.4 WHH15X
663,77 lei fără TVA - 803,16 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
663,77 lei
Preț/set RON
6.637,70 lei
Preț/bucată EUR
124,00 €
Preț/set EUR
1.240,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,259 kg |
|---|---|
| Dimensiuni | 138 × 14 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Înălțime muchie așchietoare | |
| Varianta și numărul colțurilor muchiilor așchietoare din dotare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe P32.. inch |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 99 | |
BLD | Identificator imagine | 99 | |
C1 | Înălțime muchie așchietoare | 4 | mm |
D1 | Rază la colț | 0,022 | mm |
D75 | Masă (greutate) | 0,022 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | F55 | |
F1 | Execuție plăcuță așchietoare | R | |
F2 | Număr de posibilități de utilizare | 1 | |
G1 | Clasă de toleranță | H | |
G4 | Grosimea plăcuței așchietoare | mm | mm |
G6 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 6 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WHH15X | |
H5 | Acoperire/suprafață | TiAlN+TiAlCrSiN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J21 | Număr articol | P3204-D25.4 WHH15X | |
J22 | Codificare produs | 6424 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$P32025$$3RBI$$$ | |
J8 | Procedee de prelucrare | FFO | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 10 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | F55 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CNC | Corner count | 1 | |
COATING | Acoperire/suprafață | TiAlN+TiAlCrSiN | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 6 | mm |
GRADE | Denumire sort de la producător | WHH15X | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | R | |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$P32025$$3RBI$$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 12,7 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4 | mm |
S1 | Grosimea plăcuței așchietoare | 4 | mm |
TC | Clasă de toleranță | H | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | P3204-INCH | |
WT | Masă (greutate) | 0,022 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Plăcuțe de copiere-finisare P3204 • inch • WHH15X • Dc=25mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 0,236 | inch |
| D<sub>c</sub><sup>-0,03</sup> | Tol diametru max. de așchiere | 1 | inch |
| l<sub>1</sub> | Lungimea totală | 0,354 | inch |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 2 | |
| Codificare | Denumire | P3204-D25.4 WHH15X | |
| s | Grosimea plăcuței așchietoare | 0,157 | inch |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | H |
