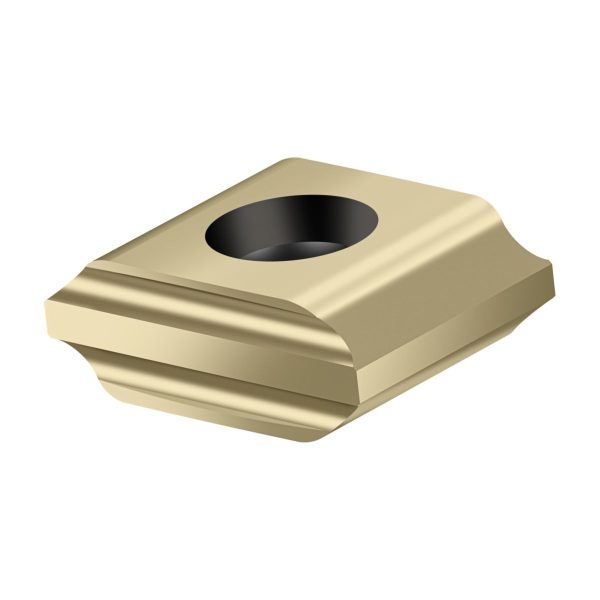

Plăcuțe de finisare – P45420-G67 WPM15G
217,33 lei fără TVA - 262,97 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
217,33 lei
Preț/set RON
2.173,30 lei
Preț/bucată EUR
40,60 €
Preț/set EUR
406,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,071 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Lungimea muchiei așchietoare | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe de finisare P45420 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 12,7 | mm |
B2 | Lățimea plăcuței așchietoare | 9,52 | mm |
B3 | Cerc înscris | 9,52 | mm |
BLD | Identificator imagine | 4 | |
C1 | Înălțime muchie așchietoare | 4,76 | mm |
D2 | Lățime fațetă de colț | 2,85 | mm |
D6 | Lățime, muchii așchietoare plane | 7 | mm |
D7 | Unghi de degajare | 20 | ° |
D75 | Masă (greutate) | 0,005 | kg |
E41 | Varianta de execuție a muchiei așchietoare | ||
E9 | Spărgător de așchii | 2 | |
E9 | Spărgător de așchii, denumirea producătorului | G67 | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 2 | |
G1 | Clasă de toleranță | H | |
G3 | Lungime plăcuțe amovibile | 12,7 | mm |
G4 | Grosimea plăcuței așchietoare | 4,76 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 4,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WPM15G | |
H5 | Acoperire/suprafață | TiAlN/ZrN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | - | |
J22 | Codificare produs | 6429 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$P45412$$3NB$T$$ | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
BS | Lățime, muchii așchietoare plane | 7 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | G67 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CECV | Cutting edge curvature | 0 | mm |
CHW | Lățime fațetă de colț | 2,85 | mm |
CNC | Corner count | 2 | |
COATING | Acoperire/suprafață | TiAlN/ZrN | |
CSP | Alimentare cu lichid de ungere-răcire | ||
D1 | Diametru gaură de fixare | 4,4 | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
GRADE | Denumire sort de la producător | WPM15G | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 9,52 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$P45412$$3NB$T$$ | |
INSL | Lungime plăcuțe amovibile | 12,7 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 12,7 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,76 | mm |
S1 | Grosimea plăcuței așchietoare | 4,76 | mm |
TC | Clasă de toleranță | H | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | P45420-G67 | |
W1 | Lățimea plăcuței așchietoare | 9,52 | mm |
WEP | Wiper edge property | 1 | |
WT | Masă (greutate) | 0,005 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Plăcuțe de finisare P45420 …-G67 • clearance angle major=0° • WPM15G • Tiger·tec® Gold • wiper edge length=7mm
Descriere unealtă
Rază mare pe muchia tip Wiper
4 plăcuțe de finisare pe fiecare plăcuță amovibilă

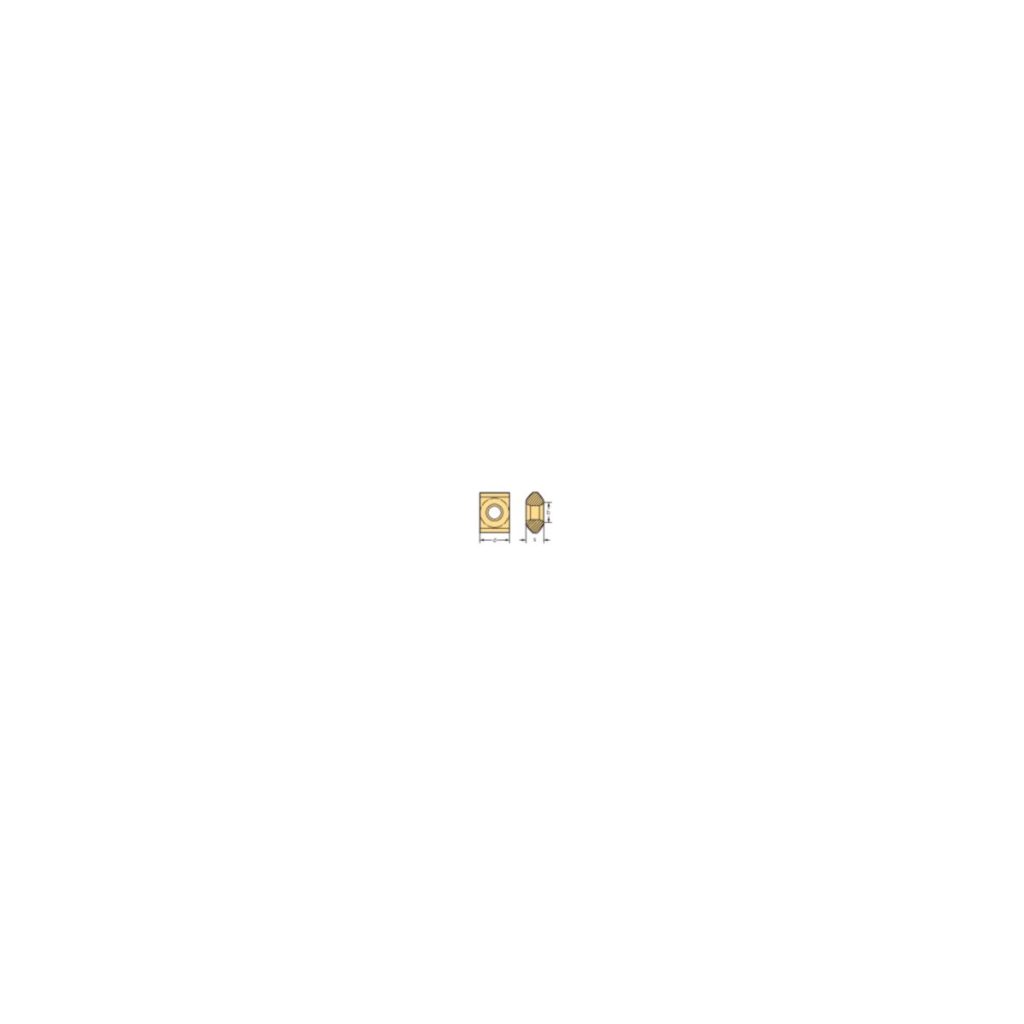

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lungimea muchiei așchietoare Wiper | 7 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 4 | |
| d | Diametrul cercului înscris | 9,52 | mm |
| Codificare | Denumire | P45420-G67 WPM15G | |
| s | Grosimea plăcuței așchietoare | 4,76 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | H |
