Suport coadă – fixare cu pârghie – PSDNN1212F09

Suport coadă – fixare cu pârghie PTFNR2525M16-PTFNR2525M16-0585549912 Suport coadă – fixare cu pârghie – PTFNR2525M16
Suport coadă – fixare cu pârghie PSDNN3225P12-PSDNN3225P12-0585518912 Suport coadă – fixare cu pârghie – PSDNN1616H09

572,77 lei fără TVA - 693,05 lei cu TVA

Numărul articolului: 6047390Familie produs: D10NH SKU: PSDNN1212F09 UPC: 0615577912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,102 kg
Dimensiuni 86 × 30 mm
Domeniu de utilizare

Lungimea muchiei aşchietoare

Lungime funcţională

Cantitate rezerve de reascuţire

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 45° neutru
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare6,3mm
A2
Lățime funcțională6,3mm
A3
Lungime funcțională80mm
A4
Înălțime de funcționare80mm
B3
Lungime în consolă80mm
B5
Cantitate rezerve de reascuțire80mm
BLD
Identificator imagine15
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii12mm
C5
Lățimea cozii12mm
D7
Masă (greutate)0,1kg
E1
Unghiul de atac45°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereN
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolPSDNN1212F09
J22
Codificare produs581
J41
Codare loc de separare plăcuță amovibilăISO$SN0903003******
J42
Codificare plăcuță amovibilăSNMG 09 03 08
J6
Codare loc de separare pe partea mașiniiVKT01A1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă80mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire80mm
DenumireDescriereValoareUnitate
B
Lățimea cozii12mm
BMC
Execuția sculeiS
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire0
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideA
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii1212
FMTMS
Form type machine side
GAMO
Unghi de degajare ortogonal-6°
H
Înălțimea cozii12mm
HAND
Sensul de așchiereN
HF
Înălțime de funcționare12mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LAMS
Unghi de înclinare-6°
LF
Lungime funcțională80mm
MIID
Codificare plăcuță amovibilăSNMG 09 03 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire80mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code9
TQ
Torque2Nm
TSYCISO
Identificator imaginePSDN-ISO-AUSSEN
WF
Lățime funcțională6,3mm
WT
Masă (greutate)0,1kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance12mm
YZWD
yzw plane distance-6,3mm

Descriere

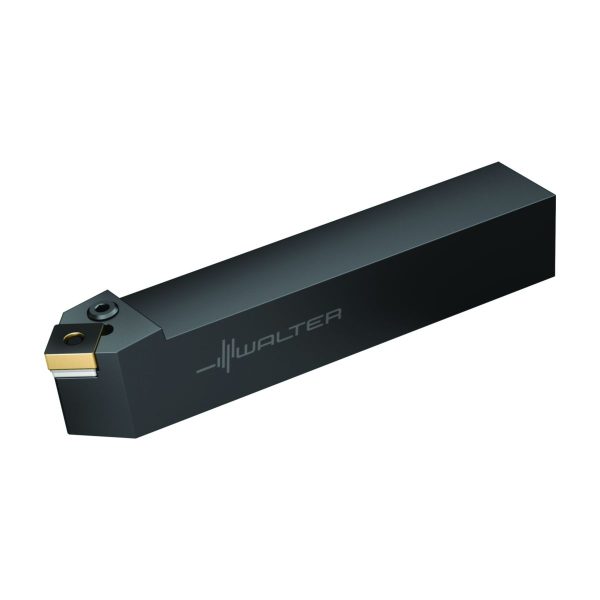

Suport coadă – fixare cu pârghie PSDN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=45° • Neutru • 12x12mm • plăcuță pătrată • SN .. 0903 ..

Descriere unealtă

Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Sistem universal cu schimbare simplă a plăcuțelor amovibile
Sculă cu coadă Walter Turn cu fixare cu pârghie (P)

Domenii de utilizare

Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune pentru plăcuțe așchietoare amovibile negative cu o singură muchie, de exemplu, SNMM pentru degroșarea grea

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă
Şurubul de strângere poate fi acționat de sus și de jos la utilizarea deasupra capului

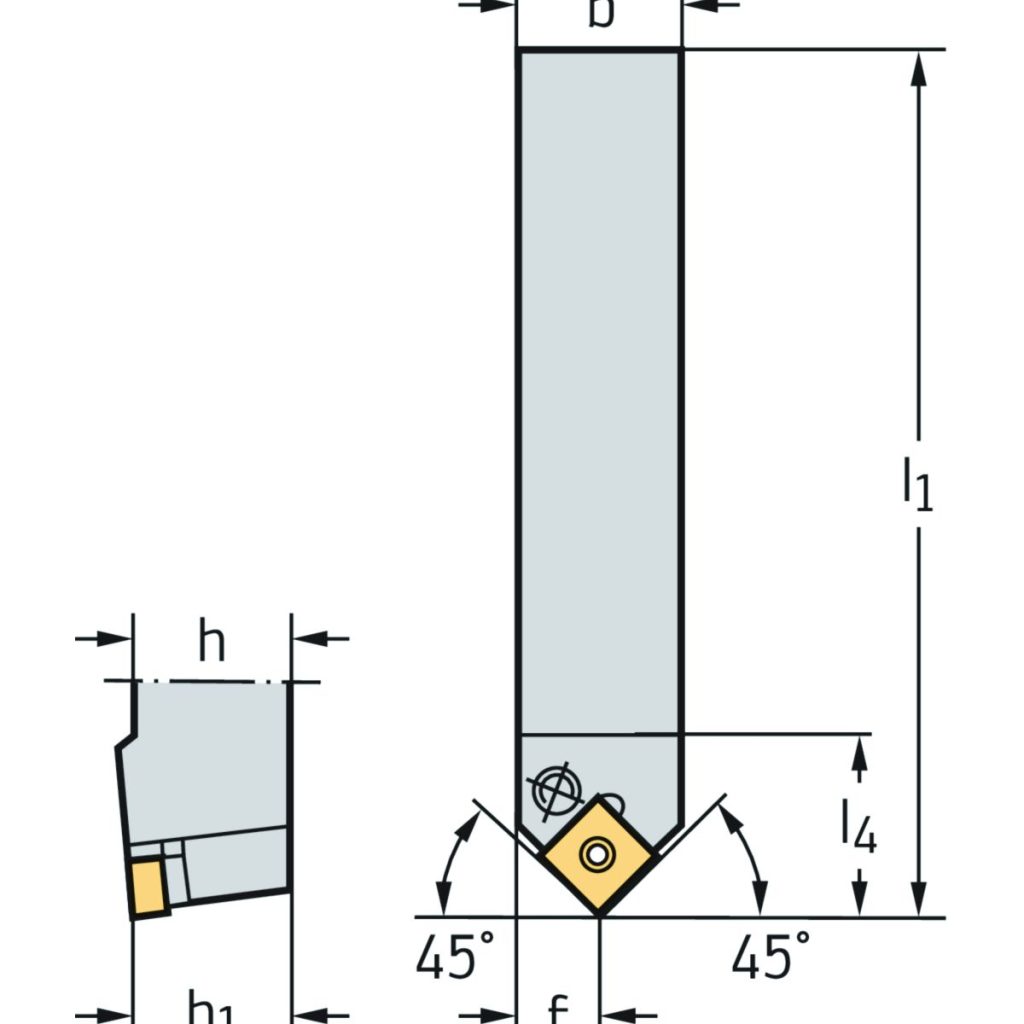

DenumireDescriereValoareUnitate
bLățimea cozii12mm
γUnghi de degajare ortogonal-6°
h = h<sub>1</sub>Înălțimea cozii12mm
λ<sub>s</sub>Unghi de înclinare-6°
l<sub>1</sub>Lungimea totală80mm
l<sub>4</sub>Lungime în consolă20mm
CodificareCodificare sculăPSDNN1212F09
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileSN .. 0903 ..
fLățimea funcțională6,3mm
