Informații suplimentare
| Greutate | 0,754 kg |
|---|---|
| Dimensiuni | 155 × 35 mm |
| Domeniu de utilizare | |
| Lungimea muchiei aşchietoare | |
| Lungime funcţională | |
| Cantitate rezerve de reascuţire | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Unghi de atac 95° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 32 | mm |
A2 | Lățime funcțională | 32 | mm |
A3 | Lungime funcțională | 150 | mm |
A4 | Înălțime de funcționare | 150 | mm |
B3 | Lungime în consolă | 150 | mm |
B5 | Cantitate rezerve de reascuțire | 150 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | VKT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C5 | Înălțimea cozii | 25 | mm |
C5 | Lățimea cozii | 25 | mm |
D7 | Masă (greutate) | 0,754 | kg |
E1 | Unghiul de atac | 95 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -6 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | PWLNR2525M10 | |
J22 | Codificare produs | 589 | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$WN1006003****** | |
J42 | Codificare plăcuță amovibilă | WNMG 10 06 12 | |
J6 | Codare loc de separare pe partea mașinii | VKT01A2525$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFA | |
LPR | Lungime în consolă | 150 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B | Lățimea cozii | 25 | mm |
BMC | Execuția sculei | S | |
CICT | Cutting item count | 1 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2525 | |
FMTMS | Form type machine side | ||
GAMO | Unghi de degajare ortogonal | -6 | ° |
H | Înălțimea cozii | 25 | mm |
HAND | Sensul de așchiere | R | |
HF | Înălțime de funcționare | 25 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
KAPR | Unghiul de atac | 95 | ° |
LAMS | Unghi de înclinare | -6 | ° |
LF | Lungime funcțională | 150 | mm |
MIID | Codificare plăcuță amovibilă | WNMG 10 06 12 | |
NOI | Număr de posibilități de utilizare | 400 | |
OAL | Cantitate rezerve de reascuțire | 150 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
SC | Insert shape code | W | |
SSC | Insert seat size code | 10 | |
TSYCISO | Identificator imagine | PWLNR-ISO-AUSSEN | |
WF | Lățime funcțională | 32 | mm |
WT | Masă (greutate) | 0,754 | kg |
XYWD | xyw plane distance | -150 | mm |
XZWD | xzw plane distance | 25 | mm |
YZWD | yzw plane distance | -32 | mm |
Inserții de strunjire Trigonale negative de 80° – WNMG100608-MM5 WSM20SSKU: WNMG100608-MM5 WSM20S184,68 lei fără TVA - 223,46 lei cu TVA- Inserții de strunjire Trigonale negative de 80° – WNMG100612-MM5 WSM20SSKU: WNMG100612-MM5 WSM20S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMM100616-HU3 WPP10GSKU: WNMM100616-HU3 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMM100616-HU3 WPP20GSKU: WNMM100616-HU3 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMM100612-HU3 WPP20GSKU: WNMM100612-HU3 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMM100612-HU3 WPP10GSKU: WNMM100612-HU3 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA100616-RK5 WKK20SSKU: WNMA100616-RK5 WKK20S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA100612-RK5 WKK10SSKU: WNMA100612-RK5 WKK10S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA100612-RK5 WKK20SSKU: WNMA100612-RK5 WKK20S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100608-MP5 WPP20GSKU: WNMG100608-MP5 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-MP5 WPP10GSKU: WNMG100612-MP5 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-MP5 WPP20GSKU: WNMG100612-MP5 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100608-MP5 WPP10GSKU: WNMG100608-MP5 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-RP5 WPP30GSKU: WNMG100612-RP5 WPP30G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-RP5 WPP10GSKU: WNMG100616-RP5 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-RP5 WPP20GSKU: WNMG100616-RP5 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-RP5 WPP30GSKU: WNMG100616-RP5 WPP30G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-RP5 WPP10GSKU: WNMG100612-RP5 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-RP5 WPP20GSKU: WNMG100612-RP5 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-RP7 WPP30GSKU: WNMG100612-RP7 WPP30G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-RP7 WPP20GSKU: WNMG100616-RP7 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-RP7 WPP30GSKU: WNMG100616-RP7 WPP30G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100608-RP7 WPP20GSKU: WNMG100608-RP7 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-RP7 WPP10GSKU: WNMG100612-RP7 WPP10G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-RP7 WPP20GSKU: WNMG100612-RP7 WPP20G190,03 lei fără TVA - 229,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-MK5 WKK20SSKU: WNMG100616-MK5 WKK20S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-MK5 WKK20SSKU: WNMG100612-MK5 WKK20S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100616-MK5 WKK10SSKU: WNMG100616-MK5 WKK10S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-MK5 WKK10SSKU: WNMG100612-MK5 WKK10S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100608-MK5 WKK10SSKU: WNMG100608-MK5 WKK10S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100608-MM5 WSM30SSKU: WNMG100608-MM5 WSM30S184,68 lei fără TVA - 223,46 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG100612-MM5 WSM30SSKU: WNMG100612-MM5 WSM30S184,68 lei fără TVA - 223,46 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-PSKU: A2120-V50-25N-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-PSKU: A2120-V40-25N-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25L-122-PSKU: A2120-C6-25L-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25L-085-PSKU: A2121-V40-25L-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25L-100-PSKU: A2121-V50-25L-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor axial – A2120-C6-25R-122-PSKU: A2120-C6-25R-122-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V40-25R-085-PSKU: A2121-V40-25R-085-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2121-V50-25R-100-PSKU: A2121-V50-25R-100-P3.131,51 lei fără TVA - 3.789,13 lei cu TVA
- Walter CaptoTM – Adaptor radial – A2121-C6-25N-076-PSKU: A2121-C6-25N-076-P4.319,87 lei fără TVA - 5.227,04 lei cu TVA
- Şaibă – AP174-WN1016SKU: AP174-WN1016101,92 lei fără TVA - 123,32 lei cu TVA
- Şuruburi cu cap – FS354SKU: FS35431,69 lei fără TVA - 38,34 lei cu TVA
- Ştifturi – RS103SKU: RS10316,33 lei fără TVA - 19,76 lei cu TVA
- Montaj și măsurare – MD102SKU: MD10223,93 lei fără TVA - 28,96 lei cu TVA
- Cheie – ISO2936-3SKU: ISO2936-328,96 lei fără TVA - 35,04 lei cu TVA
- Bridă – KN104SKU: KN104138,64 lei fără TVA - 167,75 lei cu TVA
Descriere

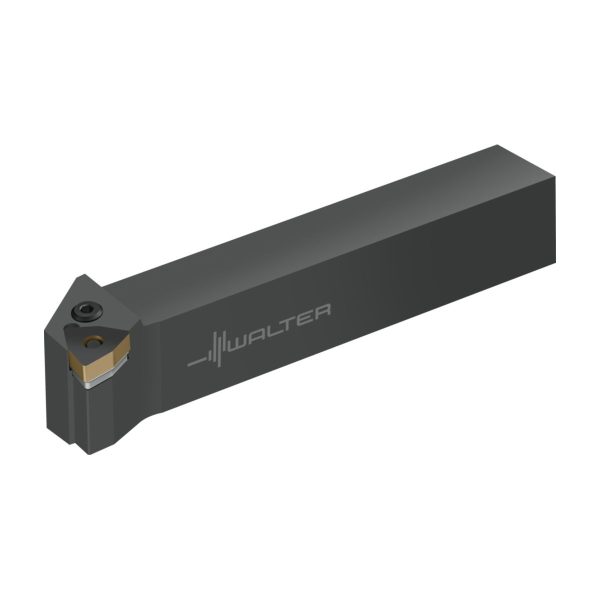

Suport coadă – fixare cu pârghie PWLN • Walter Turn • metric • Coadă cu secțiune pătrată • κ=95° • Dreapta • 25x25mm • plăcuță trigonală • WN .. 1006 ..
Descriere unealtă
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Sistem universal cu schimbare simplă a plăcuțelor amovibile
Sculă cu coadă Walter Turn cu fixare cu pârghie (P)
Domenii de utilizare
Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune pentru plăcuțe așchietoare amovibile negative cu o singură muchie, de exemplu, SNMM pentru degroșarea grea
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă
Şurubul de strângere poate fi acționat de sus și de jos la utilizarea deasupra capului

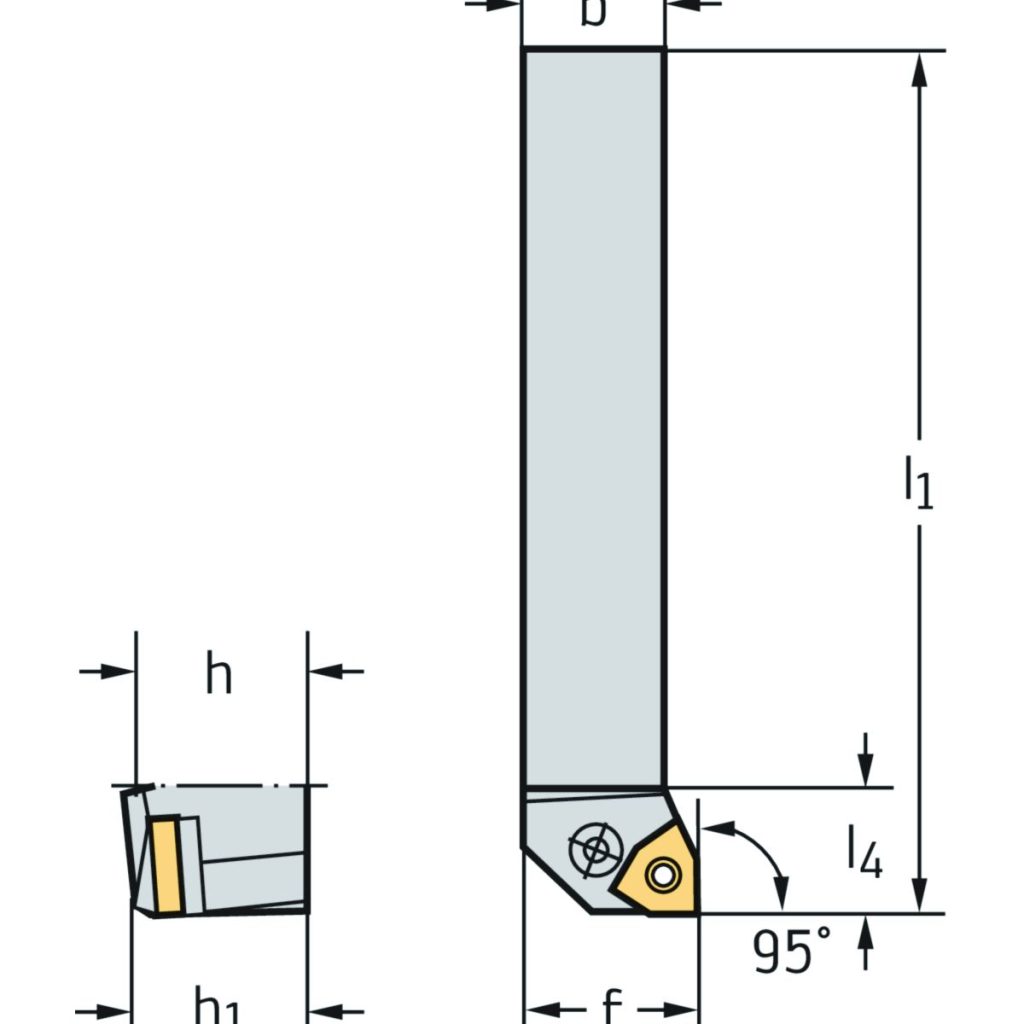

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| b | Lățimea cozii | 25 | mm |
| γ | Unghi de degajare ortogonal | -6 | ° |
| h = h<sub>1</sub> | Înălțimea cozii | 25 | mm |
| λ<sub>s</sub> | Unghi de înclinare | -6 | ° |
| l<sub>1</sub> | Lungimea totală | 150 | mm |
| l<sub>4</sub> | Lungime în consolă | 22 | mm |
| Codificare | Codificare sculă | PWLNR2525M10 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 10 | |
| Tip | Plăcuțe amovibile posibile | WN .. 1006 .. | |
| f | Lățimea funcțională | 32 | mm |
