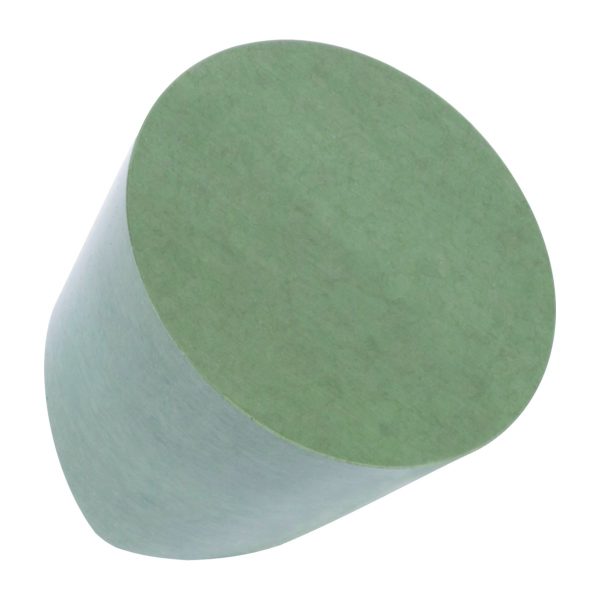

Inserții de strunjire Ceramică – rotunde pozitive – RCGX090700T01020 WWS20
336,17 lei fără TVA - 406,77 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
336,17 lei
Preț/set RON
3.361,70 lei
Preț/bucată EUR
62,80 €
Preț/set EUR
628,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,034 kg |
|---|---|
| Dimensiuni | 98 × 21 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de aşezare normal, muchie principală | |
| Identificator imagine | |
| Insert seat size code | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Inserții de strunjire Ceramică – rotunde pozitive RCGX |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 9,525 | mm |
B3 | Cerc înscris | 9,525 | mm |
BLD | Identificator imagine | 10 | |
C1 | Înălțime muchie așchietoare | 20 | mm |
D7 | Unghi de degajare | 20 | ° |
D75 | Masă (greutate) | 0,003 | kg |
E41 | Varianta de execuție a muchiei așchietoare | T | |
E6 | Spărgător de așchii | 0 | |
E9 | Spărgător de așchii, denumirea producătorului | T0102 | |
F1 | Execuție plăcuță așchietoare | N | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | mm | mm |
H11 | Tip de fixare | 6 | |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WWS20 | |
H5 | Acoperire/suprafață | Verstärkte Keramik | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | RCGX090700 | |
J21 | Număr articol | RCGX090700T01020 WWS20 | |
J22 | Codificare produs | 444 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ISO$RC0907006NA$$00 | |
NSM | Număr standard caracteristică | DIN4000-76 | |
S1 | Grosimea plăcuței așchietoare | 7,938 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 7 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | T0102 | |
CECC | Varianta de execuție a muchiei așchietoare | T | |
CEDC | Cutting edge count | 4 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | Verstärkte Keramik | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
GRADE | Denumire sort de la producător | WWS20 | |
GRDPRIO | Codificare standard sort, utilizare principală | ||
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 9,525 | mm |
IFS | Tip de fixare | 6 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$RC0907006NA$$00 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 4,762 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 7,938 | mm |
S1 | Grosimea plăcuței așchietoare | 7,938 | mm |
SSC | Insert seat size code | 9 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | RCGX-T01020-C | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,003 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

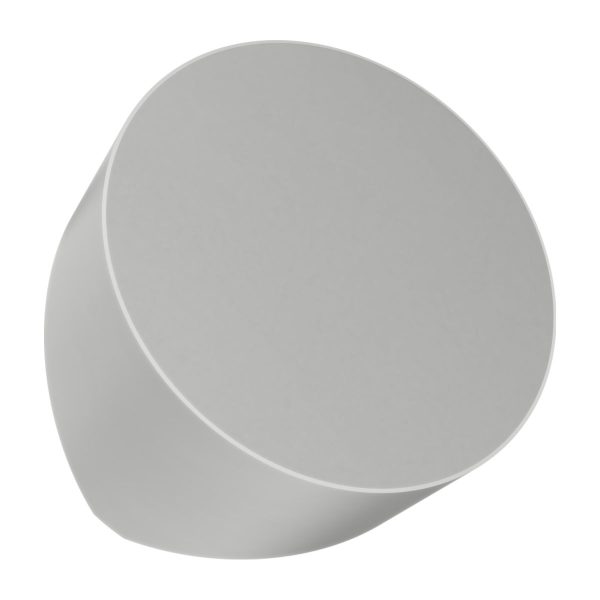

Inserții de strunjire Ceramică – rotunde pozitive RCGX …-T01020 • WWS20 • r=4,8mm
Domenii de utilizare
La prelucrarea medie până la degroșare
Plăcuțe
Plăcuță amovibilă din ceramică, cu rectificare periferică
Muchie așchietoare teșită
Avantajele Dvs.
Stabilitate maximă
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 7 | ° |
| a<sub>p</sub> | Adâncime de așchiere | 0.2–2.4 mm | |
| f | Rata de avans | 0.10–0.25 mm | |
| d | Diametrul cercului înscris | 9,525 | mm |
| Codificare | Denumire | RCGX090700T01020 WWS20 |
