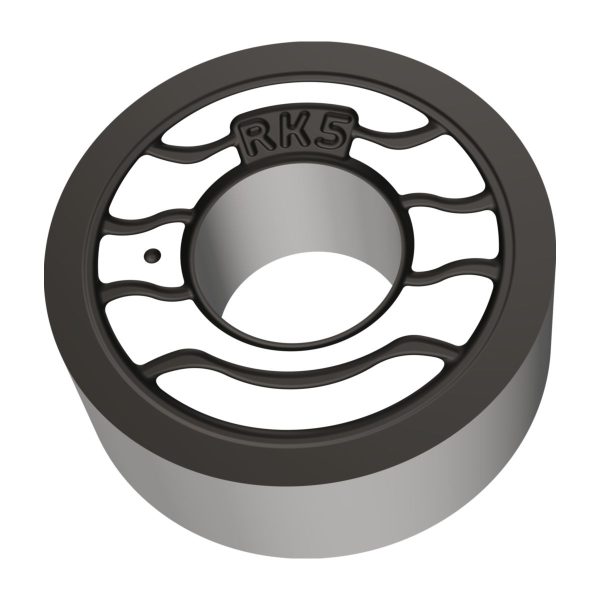

Inserții de strunjire Rotunde negative – RNMA120400-RK5 WKK20S
106,36 lei fără TVA - 128,70 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
106,36 lei
Preț/set RON
1.063,60 lei
Preț/bucată EUR
19,87 €
Preț/set EUR
198,70 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,089 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Unghi de aşezare normal, muchie principală | |
| Identificator imagine | |
| Grosimea plăcuței așchietoare | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Inserții de strunjire Rotunde negative RNMA |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 12,7 | mm |
B3 | Cerc înscris | 12,7 | mm |
BLD | Identificator imagine | 10 | |
C1 | Înălțime muchie așchietoare | 5,16 | mm |
D1 | Diametru gaură de fixare | 5,16 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,008 | kg |
E41 | Varianta de execuție a muchiei așchietoare | E | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | RK5 | |
F1 | Execuție plăcuță așchietoare | N | |
G1 | Clasă de toleranță | ||
G5 | Grosimea plăcuței așchietoare | 4,762 | mm |
G5 | Tip de fixare | 2 | |
G6 | Diametru gaură de fixare | 5,16 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WKK20S | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | RNMA120400 | |
J21 | Număr articol | RNMA120400-RK5 WKK20S | |
J22 | Codificare produs | 6826 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ISO$RN1204002NB$$00 | |
NSM | Număr standard caracteristică | DIN4000-76 | |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | RK5 | |
CECC | Varianta de execuție a muchiei așchietoare | E | |
CEDC | Cutting edge count | 8 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,16 | mm |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 12,7 | mm |
IFS | Tip de fixare | 2 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$RN1204002NB$$00 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 6,35 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,762 | mm |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
SSC | Insert seat size code | 12 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | RNMA-RK5 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,008 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Inserții de strunjire Rotunde negative RNMA …-RK5 • Tiger·tec® Silver • WKK20S • r=6,3mm
Domenii de utilizare
Prima opțiune la fonta cenușie (GJL)
Avantajele Dvs.
Suprafață de contact rectificată la o plăcuță amovibilă netedă .NMA, care asigură durabilități și siguranță maxime la solicitare dinamică (de exemplu, așchieri întrerupte)
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 1.2–4.0 mm | |
| f | Rata de avans | 0.15–0.60 mm | |
| d | Diametrul cercului înscris | 12,7 | mm |
| Codificare | Denumire | RNMA120400-RK5 WKK20S |
