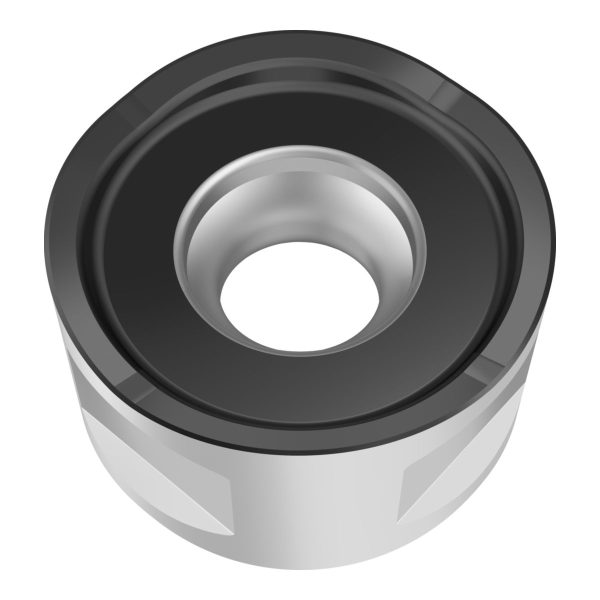

Rotunde negative – RNMX1005M0-G57 WSM35S
135,43 lei fără TVA - 163,87 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
135,43 lei
Preț/set RON
1.354,30 lei
Preț/bucată EUR
25,30 €
Preț/set EUR
253,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,051 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 10 | mm |
B3 | Cerc înscris | 10 | mm |
BLD | Identificator imagine | 10 | |
C1 | Înălțime muchie așchietoare | 20 | mm |
D7 | Unghi de degajare | 20 | ° |
D75 | Masă (greutate) | 0,004 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | 2 | |
E9 | Spărgător de așchii, denumirea producătorului | G57 | |
F1 | Execuție plăcuță așchietoare | N | |
G1 | Clasă de toleranță | M | |
G4 | Grosimea plăcuței așchietoare | mm | mm |
G6 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 3,4 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSM35S | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | RNMX1005M0 | |
J21 | Număr articol | RNMX1005M0-G57 WSM35S | |
J22 | Codificare produs | 6482 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$RN1005M03NB$$M0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | G57 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(Al) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 3,4 | mm |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 10 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$RN1005M03NB$$M0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 5 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,69 | mm |
S1 | Grosimea plăcuței așchietoare | 3,9 | mm |
SSC | Insert seat size code | 10 | |
TC | Clasă de toleranță | M | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | RNMX-G57 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,004 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rotunde negative RNMX …-G57 • clearance angle major=0° • WSM35S • Tiger·tec® Silver • Corner radius=5mm
Descriere unealtă
Plăcuță amovibilă cu două fețe și cu 8 muchii așchietoare
8 muchii așchietoare utilizabile (4 pe fiecare parte)
Indexare sigură prin flanc
Variantă sinterizată
Domenii de utilizare
G57 – universală
Pentru condiții de prelucrare nefavorabile
Pentru condiții medii de prelucrare
Cu utilizare universală pentru majoritatea materialelor
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 8 | |
| d | Diametrul cercului înscris | 10 | mm |
| Codificare | Denumire | RNMX1005M0-G57 WSM35S | |
| s | Grosimea plăcuței așchietoare | 4,69 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | M |
