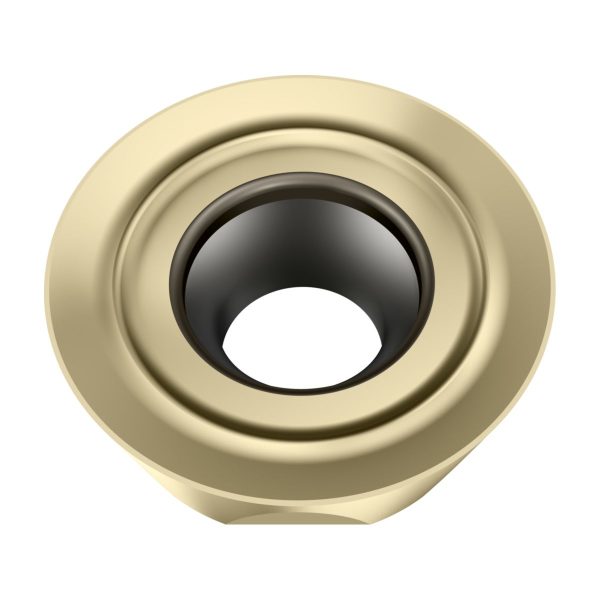

Rotunde pozitive – ROHX1605M0-D57 WSP45G
160,59 lei fără TVA - 194,31 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
160,59 lei
Preț/set RON
1.605,90 lei
Preț/bucată EUR
30,00 €
Preț/set EUR
300,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,114 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A2 | Unghi de așezare normal, muchie principală | 16 | mm |
B3 | Cerc înscris | 16 | mm |
BLD | Identificator imagine | 10 | |
C1 | Înălțime muchie așchietoare | 5,5 | mm |
D1 | Diametru gaură de fixare | 5,5 | mm |
D7 | Unghi de degajare | 10 | ° |
D75 | Masă (greutate) | 0,01 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | D57 | |
F1 | Execuție plăcuță așchietoare | N | |
G1 | Clasă de toleranță | ||
G5 | Grosimea plăcuței așchietoare | 5,56 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 5,5 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WSP45G | |
H5 | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | ROHX1605M0 | |
J21 | Număr articol | ROHX1605M0-D57 WSP45G | |
J22 | Codificare produs | 566 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$RO1605M03NB$$M0 | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 15 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | D57 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 6 | |
COATING | Acoperire/suprafață | TiAlN+Al2O3+(ZrN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,5 | mm |
GRADE | Denumire sort de la producător | ||
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 16 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$RO1605M03NB$$M0 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
PHI | Phi | 0 | ° |
RE | Rază la colț | 8 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 5,56 | mm |
S1 | Grosimea plăcuței așchietoare | 5,56 | mm |
SSC | Insert seat size code | 16 | |
TC | Clasă de toleranță | H | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | ROHX-D57 | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,01 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Rotunde pozitive ROHX …-D57 • clearance angle major=15° • WSP45G • Tiger·tec® Gold • Corner radius=8mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 15 | ° |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 6 | |
| d<sub>1</sub> | Diametrul de îmbinare | 5,5 | mm |
| d | Diametrul cercului înscris | 16 | mm |
| Codificare | Denumire | ROHX1605M0-D57 WSP45G | |
| s | Grosimea plăcuței așchietoare | 5,56 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | H |
