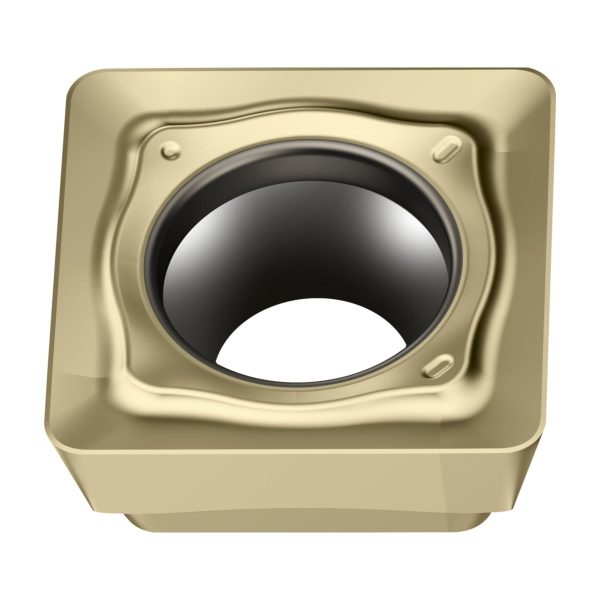

Pătrate pozitive – SDGT06T2PDR-D57 WKP25S
98,87 lei fără TVA - 119,63 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● |
Preturile sunt fără TVA
Bucăți/set
10
Preț/bucată RON
98,87 lei
Preț/set RON
988,70 lei
Preț/bucată EUR
18,47 €
Preț/set EUR
184,70 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,024 kg |
|---|---|
| Dimensiuni | 98 × 11 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Phi | |
| Lungimea muchiei așchietoare | |
| Tip unealtă | |
| group_name_2 | Scule de frezare cu plăcuţe amovibile |
| group_name_7 | Plăcuţe SD pt.M4000 cu muchie aşchietoare sec. 90° |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 15 | ° |
A2 | Unghi de așezare normal, muchie principală | 15 | ° |
B1 | Lungimea muchiei așchietoare | 6,35 | mm |
B3 | Cerc înscris | 2 | mm |
BLD | Identificator imagine | 2 | |
C1 | Înălțime muchie așchietoare | 2,78 | mm |
D1 | Rază la colț | 0,4 | mm |
D6 | Lățime, muchii așchietoare plane | 1,196 | mm |
D7 | Unghi de degajare | 10 | ° |
D75 | Masă (greutate) | 0,001 | kg |
E41 | Varianta de execuție a muchiei așchietoare | S | |
E6 | Spărgător de așchii | ||
E9 | Lungime limitată a muchiei așchietoare | 4,7 | mm |
E9 | Spărgător de așchii, denumirea producătorului | D57 | |
F1 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 4 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 2,78 | mm |
G5 | Tip de fixare | 3 | |
G6 | Diametru gaură de fixare | 2,5 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WKP25S | |
H5 | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | SDGT06T2PDR | |
J21 | Număr articol | SDGT06T2PDR-D57 WKP25S | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | WR$$SD06T2$$3NBPD$$ | |
J8 | Procedee de prelucrare | FPL | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 15 | ° |
BS | Lățime, muchii așchietoare plane | 1,196 | mm |
CBMD | Spărgător de așchii, denumirea producătorului | D57 | |
CECC | Varianta de execuție a muchiei așchietoare | S | |
CECV | Cutting edge curvature | 0 | mm |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | TiCN+Al2O3+(TiCN) | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | mm | mm |
EPSR | Unghi de colț plăcuță amovibilă | 90 | ° |
GRADE | Denumire sort de la producător | WKP25S | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 6,35 | mm |
IFS | Tip de fixare | 3 | |
IIC | Codare loc de separare plăcuță amovibilă | WR$$SD06T2$$3NBPD$$ | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 6,35 | mm |
LE | Lungime limitată a muchiei așchietoare | 4,7 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 0,4 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 2,78 | mm |
S1 | Grosimea plăcuței așchietoare | 2,78 | mm |
SSC | Insert seat size code | 6 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SDGT-PDR-D57 (M4) | |
WEP | Wiper edge property | 1 | |
WT | Masă (greutate) | 0,001 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere

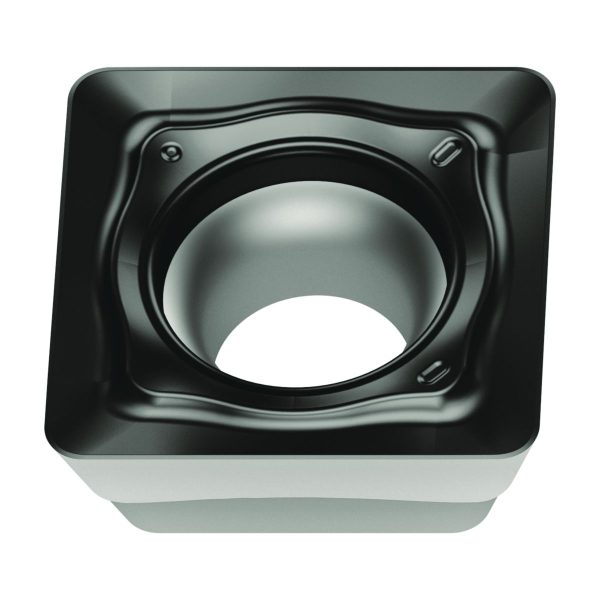

Pătrate pozitive SDGT …-D57 • clearance angle major=15° • WKP25S • Tiger·tec® Silver • Corner radius=0,4mm • wiper edge length=1,2mm
Descriere unealtă
Pentru condiții medii de prelucrare
Unghi de așezare de 15°
Suprafață de așezare rectificată: îmbunătățește așezarea plăcuțelor în corpul frezei și reduce vibrațiile
D57 – cea stabilă
Utilizare universală
1 formă de val pe flanc
Variantă rectificată pe circumferință pentru cel mai înalt nivel de precizie
Variantă rectificată pe contur și muchie așchietoare secundară pentru cele mai bune suprafețe ale piesei

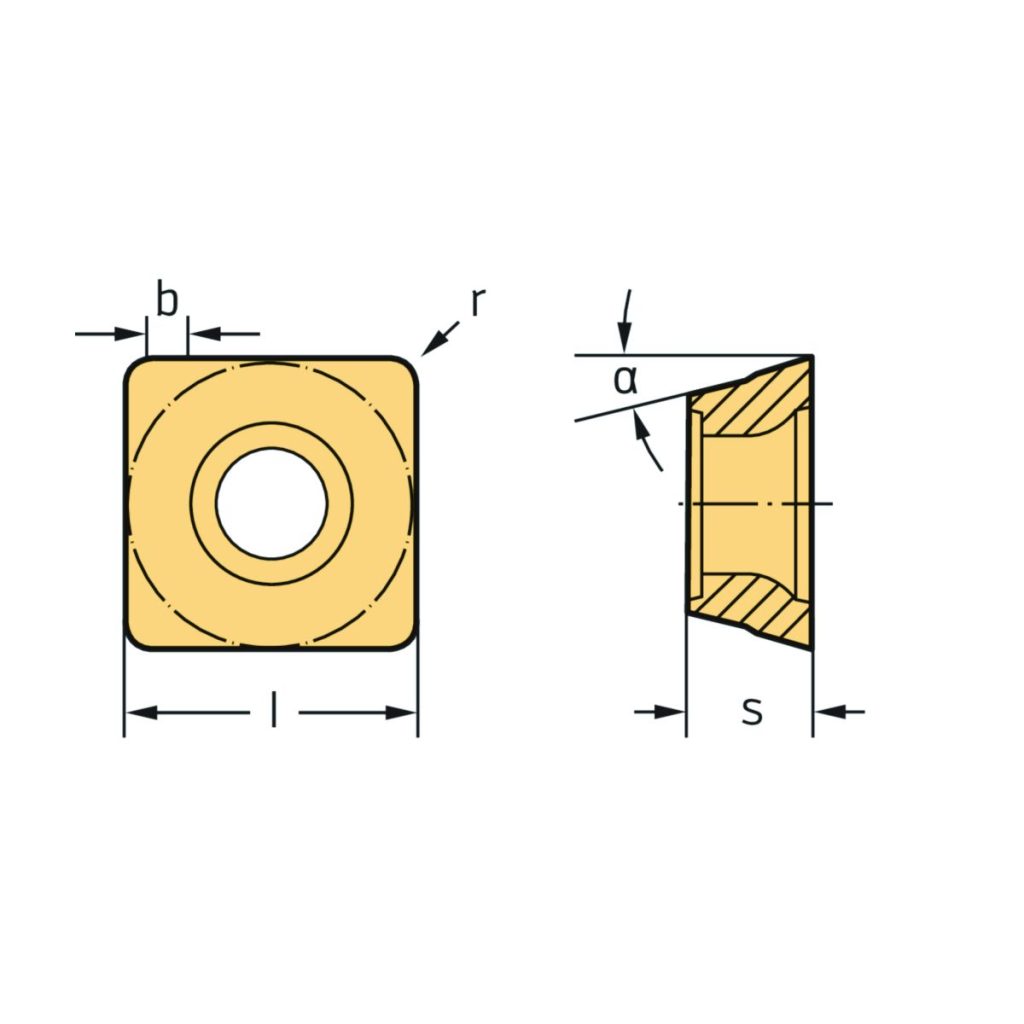

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| α | Unghi de așezare principal | 15 | ° |
| b | Lungimea muchiei așchietoare Wiper | 1,2 | mm |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 4 | |
| l | Lungimea muchiei așchietoare | 6,35 | mm |
| Codificare | Denumire | SDGT06T2PDR-D57 WKP25S | |
| r | Rază | 0,4 | mm |
| s | Grosimea plăcuței așchietoare | 2,78 | mm |
| Clasă de toleranță | Clasă de toleranță plăcuță așchietoare | G |
