Pătrate pozitive SDGW09T3AZR-A88 WDN20-SDGW09T3AZR-A88 WDN20-4063464067572
Pătrate pozitive SDGW09T3AZR-A88 WDN20-SDGW09T3AZR-A88 WDN20-4063464067572

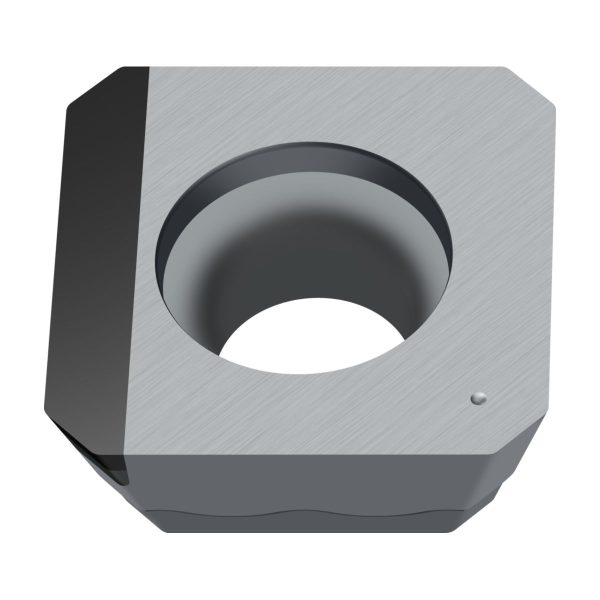

Pătrate pozitive – SDGW09T3AZR-A88 WDN20

Pătrate pozitive SDGW120408-A88 WDN20-SDGW120408-A88 WDN20-4063464067565 Pătrate pozitive – SDGW120408-A88 WDN20
Pătrate pozitive SCHT110502-K85 WXN15-SCHT110502-K85 WXN15-4063465499624 Pătrate pozitive – SCHT110502-K85 WN15

620,95 lei fără TVA - 751,35 lei cu TVA

PMKNSHO
●●
Numărul articolului: 8168992Familie produs: P2800 SKU: SDGW09T3AZR-A88 WDN20 EAN: 4063464067572 Categorii: , , , Brand:

Preturile sunt fără TVA

Bucăți/set
2
Preț/bucată RON
620,95 lei
Preț/set RON
1.241,90 lei
Preț/bucată EUR
116,00 €
Preț/set EUR
232,00 €
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,019 kg
Dimensiuni 65 × 13 mm
Domeniu de utilizare

Aplicație principală

Rază la colț

Lungimea muchiei așchietoare

Tip unealtă

group_name_2

Scule de frezare cu plăcuţe amovibile
group_name_7

Plăcuţe SD cu PCD pentru M4000 cu muchie aşchietoare secundară la 45°
DenumireDescriereValoareUnitate
A1
Unghi de colț plăcuță amovibilă15°
A2
Unghi de așezare normal, muchie principală15°
B1
Lungimea muchiei așchietoare9,52mm
B3
Cerc înscris2mm
BLD
Identificator imagine2
C1
Înălțime muchie așchietoare3,97mm
D1
Rază la colț0,3mm
D6
Lățime, muchii așchietoare plane1,2mm
D7
Unghi de degajare0°
D75
Masă (greutate)0,003kg
E41
Varianta de execuție a muchiei așchietoareF
E6
Spărgător de așchii
F1
Spărgător de așchii, denumirea producătoruluiA88
F1
Execuție plăcuță așchietoareN
F2
Număr de posibilități de utilizare1
G1
Clasă de toleranțăG
G4
Grosimea plăcuței așchietoare3,97mm
G5
Tip de fixare3
G6
Diametru gaură de fixare3,9mm
H11
Codificare standard sort, utilizare principală-
H2
Alimentare cu lichid de ungere-răcire0
H3
Denumire sort de la producătorWDN20
H5
Acoperire/suprafațăPKD
H6
Varianta și numărul colțurilor muchiilor așchietoare din dotareS
J1
Standard-
J11
Codificare conform standarduluiSDGW09T3AZR
J21
Număr articolSDGW09T3AZR-A88 WDN20
J22
Codificare produs8032
J6
Codare loc de separare pe partea mașiniiWR$$SD09T3033NBAZ03
J8
Procedee de prelucrareFPL
NSM
Număr standard caracteristicăDIN4000-76
DenumireDescriereValoareUnitate
AN
Unghi de așezare normal, muchie principală15°
BS
Lățime, muchii așchietoare plane1,2mm
CBMD
Spărgător de așchii, denumirea producătoruluiA88
CECC
Varianta de execuție a muchiei așchietoareF
CECV
Cutting edge curvature0mm
CNC
Corner count1
COATING
Acoperire/suprafațăPKD
CSP
Alimentare cu lichid de ungere-răcire0
D1
Diametru gaură de fixaremmmm
EPSR
Unghi de colț plăcuță amovibilă90°
GRADE
Denumire sort de la producătorWDN20
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Execuție plăcuță așchietoareN
IC
Cerc înscris9,52mm
IFS
Tip de fixare3
IIC
Codare loc de separare plăcuță amovibilăWR$$SD09T3033NBAZ03
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
L
Lungimea muchiei așchietoare9,52mm
PHI
Phi0°
RE
Rază la colț0,3mm
RHO
Rho0°
S
Înălțime muchie așchietoare3,97mm
S1
Grosimea plăcuței așchietoare3,97mm
SSC
Insert seat size code9
TC
Clasă de toleranțăG
TCE
Varianta și numărul colțurilor muchiilor așchietoare din dotareS
TSYC
Identificator imagineSDGW-AZR-A88
WEP
Wiper edge property1
WT
Masă (greutate)0,003kg
XYWD
xyw plane distance0mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Pătrate pozitive SDGW …-A88 • clearance angle major=15° • WDN20 • Corner radius=0,3mm • wiper edge length=1,2mm

Descriere unealtă

SDGW…AZR pentru frezele frontale M4000 și M4003

Plăcuțe

Plăcuțe amovibile cu inserții PCD brazate
2 muchii așchietoare per plăcuță
SDGW09T3AZR-A88 WDN20
Pentru frezele frontale M4000 și M4003

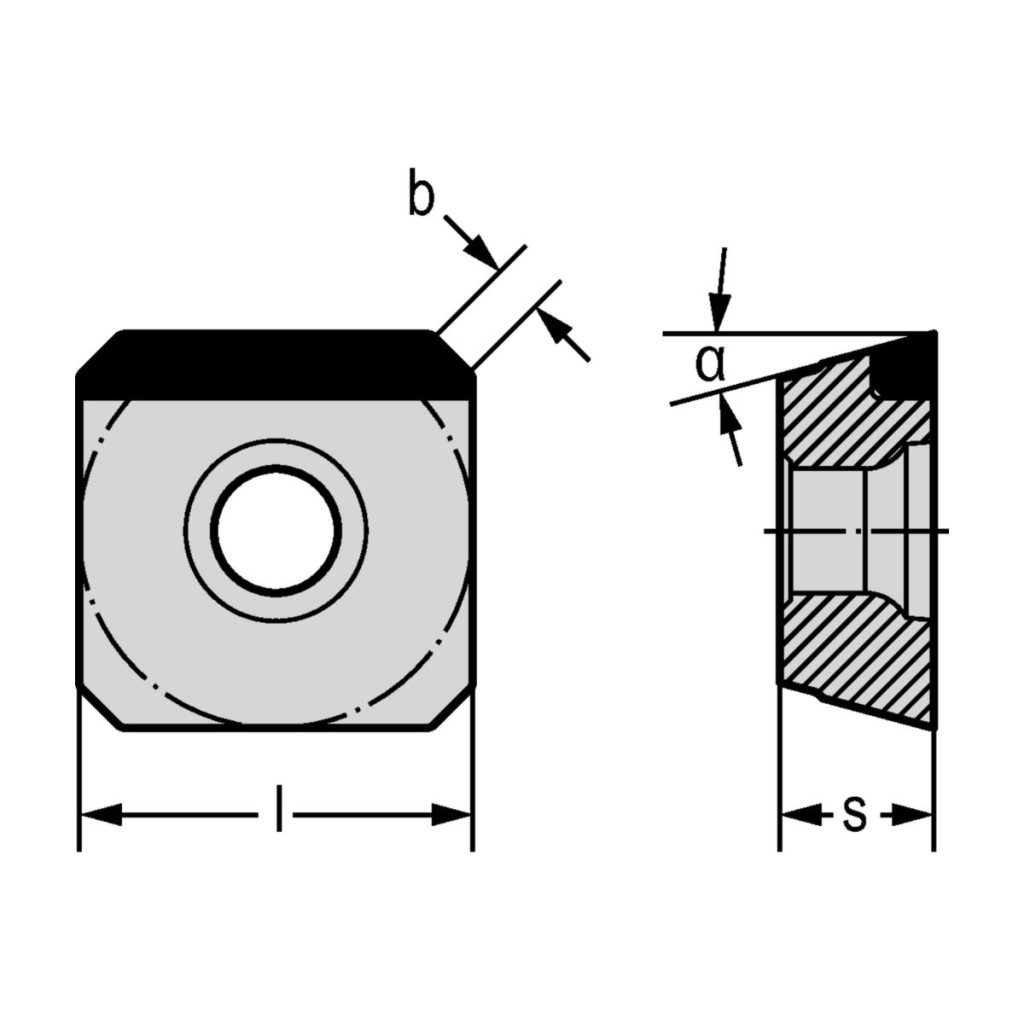

DenumireDescriereValoareUnitate
αUnghi de așezare principal15°
bLungimea muchiei așchietoare Wiper1,2mm
Numărul de muchii așchietoareNumărul de muchii așchietoare1
CodificareDenumireSDGW09T3AZR-A88 WDN20
sGrosimea plăcuței așchietoare3,97mm
Clasă de toleranțăClasă de toleranță plăcuță așchietoareG
