Suport coadă – fixare cu șuruburi – SDJCR123B-P

Suport coadă – fixare cu șuruburi SDJCL163D-P-SDJCL163D-P-4063465509903 Suport coadă – fixare cu șuruburi – SDJCL2525X11-P
Suport coadă – fixare cu șuruburi SDJCR163D-P-SDJCR163D-P-4063465509897 Suport coadă – fixare cu șuruburi – SDJCR163D-P

1.514,90 lei fără TVA - 1.833,03 lei cu TVA

Numărul articolului: 8459356Familie produs: D10PSP SKU: SDJCR123B-P EAN: 4063465509774 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,300 kg
Dimensiuni 148 × 40 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare25,4mm
A2
Lățime funcțională25,4mm
A3
Lungime funcțională114,3mm
A4
Înălțime de funcționare114,3mm
B3
Lungime în consolă114,3mm
B5
Cantitate rezerve de reascuțire114,3mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiVKT
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C5
Înălțimea cozii19,05mm
C5
Lățimea cozii19,05mm
D7
Masă (greutate)0,273kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare0°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire7
J1
Standard-
J21
Număr articolSDJCR123B-P
J22
Codificare produs8264
J41
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
J42
Codificare plăcuță amovibilăDCMT 3(2.5)2
J6
Codare loc de separare pe partea mașiniiVKT01B1212$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFA
LPR
Lungime în consolă114,3mm
NSM
Număr standard caracteristicăDIN4000-90

Descriere

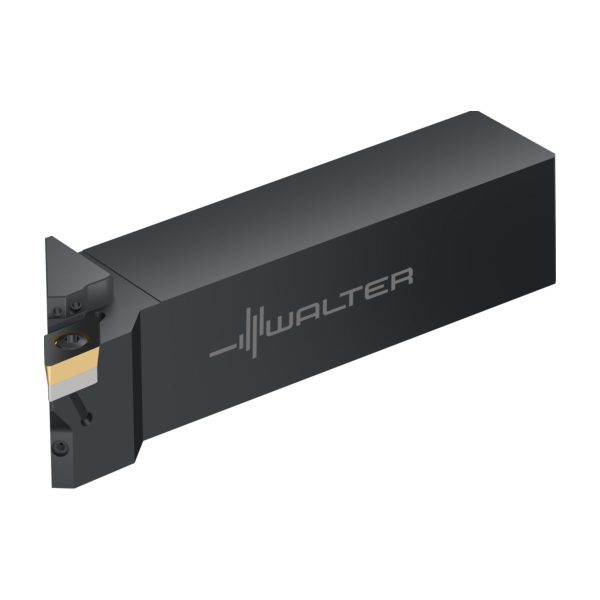

Suport coadă – fixare cu șuruburi SDJC…-P • Walter Turn • inch • Coadă cu secțiune pătrată • κ=93° • Dreapta • 19x19mm • plăcuță rombică • DC .. 11T3 .. • Răcire de precizie

Descriere unealtă

Dimensiunea cozii: 20 × 20 și 25 × 25 mm
Plăcuțe amovibile: CCMT09…, DCMT11… și VBMT16…
Cuțit de strung Walter Turn cu coadă pătrată, răcire de precizie și strângere cu șurub (S….-P)
Răcire direcționată pe fața de degajare și a flancurilor pentru efect maxim
Racord flexibil pentru lichidul de răcire: transfer direct al lichidului de răcire în adaptorul VDI (A21XX-P ) sau prin furtunul pentru lichid de răcire cu filet G1/8″

Domenii de utilizare

Prima opțiune în cazul așchierii oțelurilor inoxidabile (ISO M), aliajelor refractare (ISO S) și oțelurilor (ISO P)
Utilizabil începând cu o presiune de la 10 bari până la maximum 150 de bari a lichidului de răcire
Strunjire longitudinală, strunjire de față și strunjirea profilului componentelor cu diametru mic
Rupere îmbunătățită a așchiilor, în special la presiuni 40 de bari ale agentului de răcire

Avantajele Dvs.

Creșterea durabilității cu 30–150% datorită răcirii optime
Așchii scurte datorită răcirii pe fața de degajare
Disponibilitate mai ridicată a mașinii și ușurință în utilizare (nu mai este necesară reglarea duzelor pentru lichid de răcire)

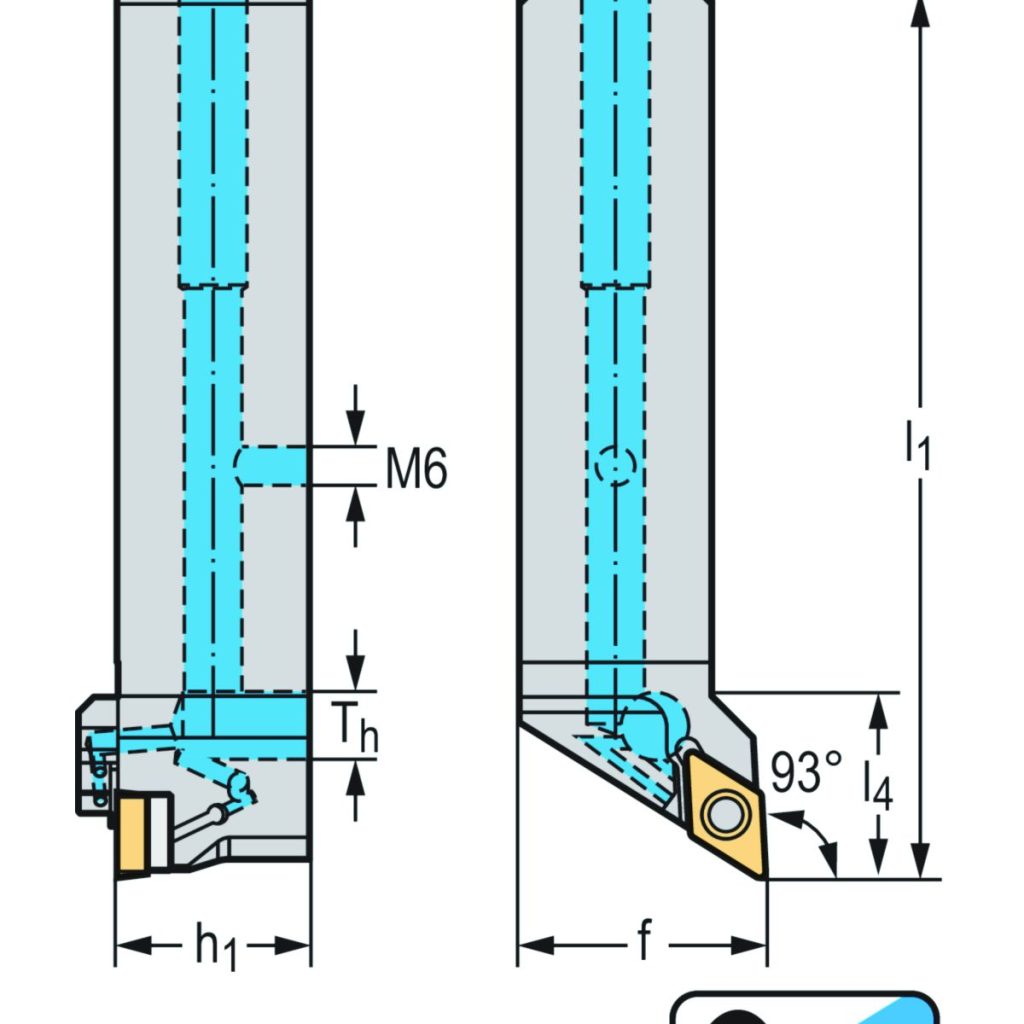

DenumireDescriereValoareUnitate
bLățimea cozii0,75inch
T<sub>h</sub>Mărime filet pentru intrarea lichidului de răcireG1/8"
γUnghi de degajare ortogonal0°
h = h<sub>1</sub>Înălțimea cozii0,75inch
λ<sub>s</sub>Unghi de înclinare0°
l<sub>1</sub>Lungimea funcțională4,5inch
l<sub>4</sub>Lungime în consolă0,925inch
CodificareCodificare sculăSDJCR123B-P
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDC .. 11T3 ..
TipPlăcuțe amovibile posibileDC .. 3(2.5) ..
fLățimea funcțională1inch
