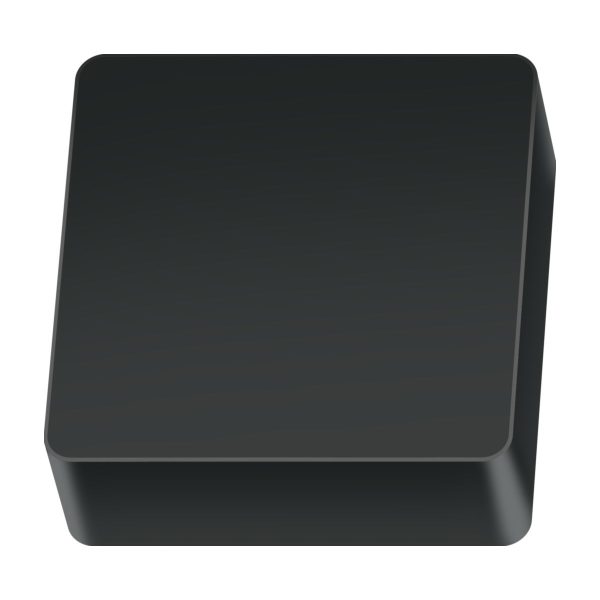

Inserții de strunjire CBN – pătrate negative – SNGN120412TM-S WBK30
995,66 lei fără TVA - 1.204,75 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ● |
Preturile sunt fără TVA
Bucăți/set
2
Preț/bucată RON
995,66 lei
Preț/set RON
1.991,32 lei
Preț/bucată EUR
186,00 €
Preț/set EUR
372,00 €
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,019 kg |
|---|---|
| Dimensiuni | 65 × 13 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Unghi de colț plăcuță amovibilă | 0 | ° |
A2 | Unghi de așezare normal, muchie principală | 0 | ° |
B1 | Lungimea muchiei așchietoare | 12,7 | mm |
B3 | Cerc înscris | 2 | mm |
BLD | Identificator imagine | 2 | |
C1 | Înălțime muchie așchietoare | 4,762 | mm |
D1 | Rază la colț | 1,2 | mm |
D7 | Unghi de degajare | 0 | ° |
D75 | Masă (greutate) | 0,009 | kg |
E41 | Varianta de execuție a muchiei așchietoare | T | |
E6 | Spărgător de așchii | 1 | |
E9 | Spărgător de așchii, denumirea producătorului | ||
F2 | Execuție plăcuță așchietoare | N | |
F2 | Număr de posibilități de utilizare | 4 | |
G1 | Clasă de toleranță | G | |
G4 | Grosimea plăcuței așchietoare | 4,762 | mm |
G5 | Tip de fixare | 1 | |
G6 | Diametru gaură de fixare | 5,16 | mm |
H11 | Codificare standard sort, utilizare principală | - | |
H2 | Alimentare cu lichid de ungere-răcire | 0 | |
H3 | Denumire sort de la producător | WBK30 | |
H5 | Acoperire/suprafață | CBN | |
H6 | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
J1 | Standard | - | |
J11 | Codificare conform standardului | SNGN120412 | |
J21 | Număr articol | SNGN120412TM-S WBK30 | |
J22 | Codificare produs | 7487 | |
J3 | Siglă companie | W | |
NSM | Număr standard caracteristică | DIN4000-76 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
AN | Unghi de așezare normal, muchie principală | 0 | ° |
CBMD | Spărgător de așchii, denumirea producătorului | TM-S | |
CECC | Varianta de execuție a muchiei așchietoare | T | |
CEDC | Cutting edge count | 8 | |
CNC | Corner count | 4 | |
COATING | Acoperire/suprafață | CBN | |
CSP | Alimentare cu lichid de ungere-răcire | 0 | |
D1 | Diametru gaură de fixare | 5,16 | mm |
EPSR | Unghi de colț plăcuță amovibilă | ° | ° |
GRADE | Denumire sort de la producător | WBK30 | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
HAND | Execuție plăcuță așchietoare | N | |
IC | Cerc înscris | 12,7 | mm |
IFS | Tip de fixare | 1 | |
IIC | Codare loc de separare plăcuță amovibilă | ISO$SN1204121NB$$12 | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
L | Lungimea muchiei așchietoare | 12,7 | mm |
PHI | Phi | 0 | ° |
RE | Rază la colț | 1,2 | mm |
RHO | Rho | 0 | ° |
S | Înălțime muchie așchietoare | 4,762 | mm |
S1 | Grosimea plăcuței așchietoare | 4,762 | mm |
SSC | Insert seat size code | 12 | |
TC | Clasă de toleranță | G | |
TCE | Varianta și numărul colțurilor muchiilor așchietoare din dotare | S | |
TSYC | Identificator imagine | SNGN_TM-S | |
WEP | Wiper edge property | 0 | |
WT | Masă (greutate) | 0,009 | kg |
XYWD | xyw plane distance | 0 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Descriere
Inserții de strunjire CBN – pătrate negative SNGN …-TM-S • WBK30 • r=1,2mm
Domenii de utilizare
Prelucrare de oțel călit, fontă și oțel sinterizat
Avantajele Dvs.
Rezistent la uzură în fontă și oțel sinterizat, precum și în cazul unui ap ridicat și al așchierilor puternic întrerupte în oțel călit
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| a<sub>p</sub> | Adâncime de așchiere | 0.1–5.0 mm | |
| Numărul de muchii așchietoare | Numărul de muchii așchietoare | 8 | |
| f | Rata de avans | 0.05–0.50 mm | |
| Codificare | Denumire | SNGN120412TM-S WBK30 | |
| r | Rază | 1,2 | mm |
